Motoros szabályozó egység fűtési és hűtési rendszerekhez.
Termékleírás

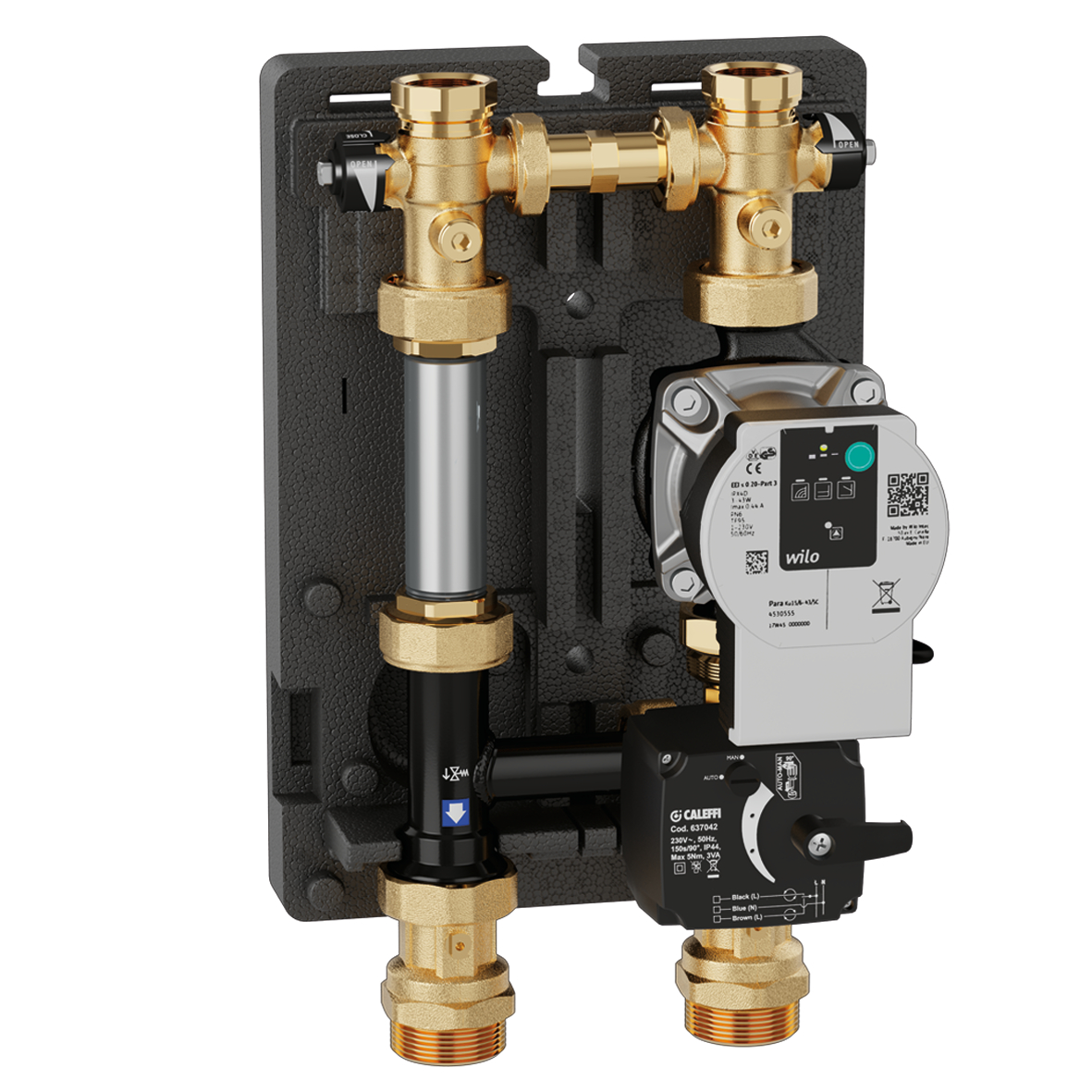

Motoros szabályozó egység fűtési és hűtési rendszerekhez.
A CONTECA® (MI004) hőmennyiségméréshez kialakítva, sablonnal és adapterekkel a közvetlen merülő szondákhoz.
Szektoros háromutas szeleppel és 3 pontos működtetővel történő szabályozás. Csatlakoztatható a 161010 kódú digitális szabályozókhoz.
Alulról felfelé áramlás - kazáncsatlakozás a jobb oldalon.
Szigeteléssel.
Kiegészítő mikrokapcsolóval
Műszaki adatok
Maximális működési nyomás:
10 bar
Közeg hőmérséklet tartomány:
5–90 °C
Beállítási hőmérséklet tartomány:
25–50 °C
Fő középtávolság:
125 mm
Áramlási sebesség 4 v.o.m. nyomással:
2,2 m³/h
Szivattyú típusa:
Para 25-9
Tanúsítványok
Letöltés
pdf
Rajzok és specifikációk
| Termékkód | Kazán oldali csatlakozás | Rendszeroldali csatlakozás | Tápellátás |
|---|---|---|---|
| 767662HE2 | G 1 1/2" A (ISO 228-1) M |
G 1" (ISO 228-1) V |
230 V AC |
|
Vezérlő jel
3 pontos
|
|||
|
2D rajzok
dwg
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
dxf
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
3D modellek
igs
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
stp
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
Tender szövege
Motoros szabályozó egység fűtési és hűtési rendszerekhez. Szigeteléssel.
Kiegészítő mikrokapcsolóval
A CONTECA® (MI004) hőmennyiségméréshez kialakítva, sablonnal és adapterekkel a közvetlen merülő szondákhoz.
Szektoros háromutas szeleppel és 3 pontos működtetővel történő szabályozás. Csatlakoztatható a 161010 kódú digitális szabályozókhoz.
Alulról felfelé áramlás - kazáncsatlakozás a jobb oldalon. Kazán oldali csatlakozás: G 1" (ISO 228-1) V, kimeneti vég. Rendszeroldali csatlakozás: G 1 1/2" (ISO 228-1) V, bemenet. Maximális működési nyomás: 10 bar. Közeg hőmérséklet tartomány: 5–90 °C. Beállítási hőmérséklet tartomány: 25–50 °C. Tápellátás: 230 V AC. Vezérlő jel: 3 pontos. Fő középtávolság: 125 mm. Áramlási sebesség 4 v.o.m. nyomással: 2,2 m³/h. Szivattyú típusa: Para 25-9.
SCIP code
3bd77297-493c-4165-9e99-e0d535414066
|
|||
| 767664HE2 | G 1 1/2" A (ISO 228-1) M |
G 1" (ISO 228-1) V |
24 V AC/DC |
|
Vezérlő jel
0–10 V
|
|||
|
2D rajzok
dwg
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
dxf
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
3D modellek
igs
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
stp
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
Tender szövege
Motoros szabályozó egység fűtési és hűtési rendszerekhez. Szigeteléssel.
Kiegészítő mikrokapcsolóval
A CONTECA® (MI004) hőmennyiségméréshez kialakítva, sablonnal és adapterekkel a közvetlen merülő szondákhoz.
Szektoros háromutas szeleppel és 3 pontos működtetővel történő szabályozás. Csatlakoztatható a 161010 kódú digitális szabályozókhoz.
Alulról felfelé áramlás - kazáncsatlakozás a jobb oldalon. Kazán oldali csatlakozás: G 1 1/2" (ISO 228-1) V, bemenet. Rendszeroldali csatlakozás: G 1" A (ISO 228-1) M, kimeneti vég. Maximális működési nyomás: 10 bar. Közeg hőmérséklet tartomány: 5–90 °C. Beállítási hőmérséklet tartomány: 25–50 °C. Tápellátás: 24 V AC/DC. Vezérlő jel: 0–10 V. Fő középtávolság: 125 mm. Áramlási sebesség 4 v.o.m. nyomással: 2,2 m³/h. Szivattyú típusa: Para 25-9.
SCIP code
ef6162d5-5c29-4c0b-bf85-7600ba06404b
|
|||
bim
