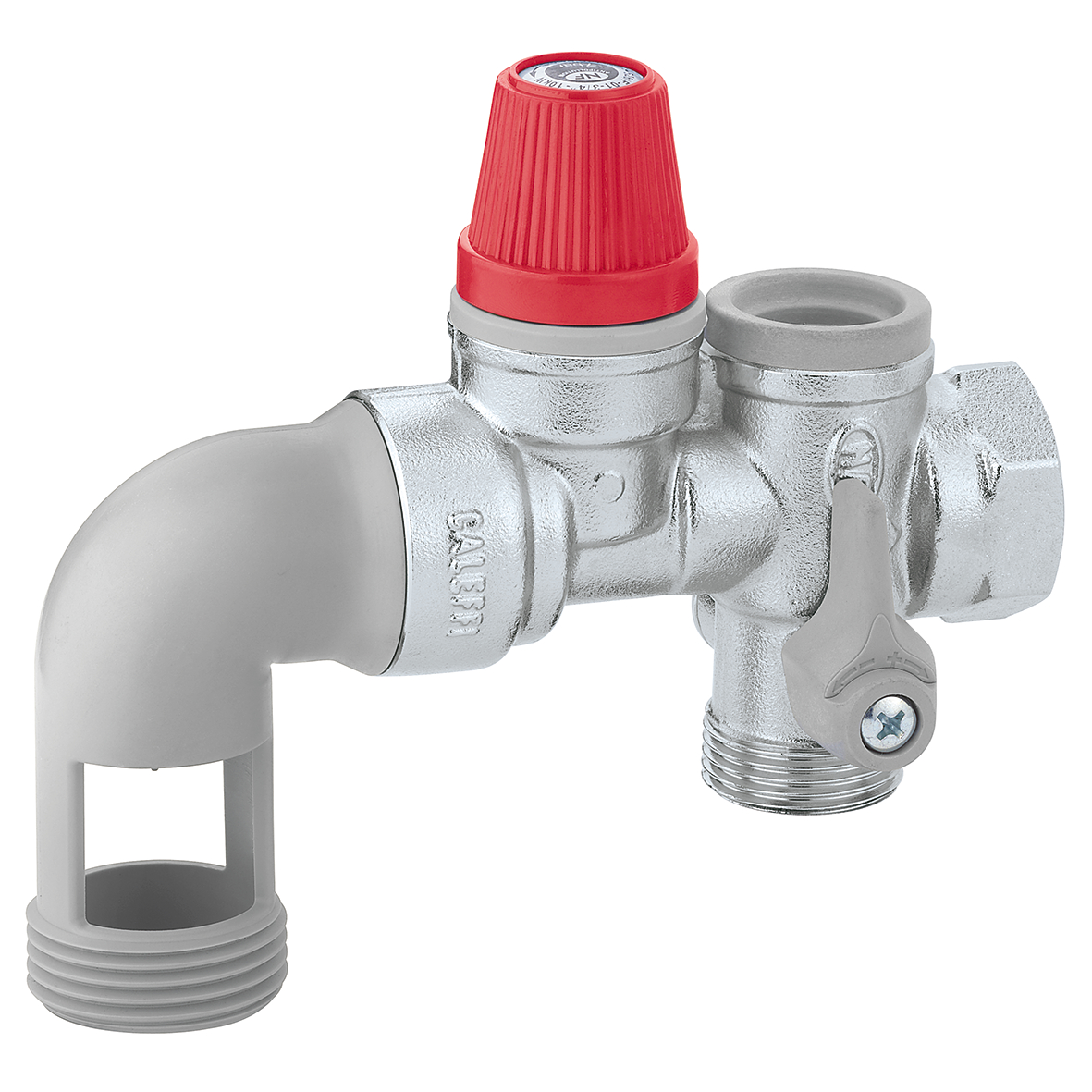

Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour contrôlable.
Produit : Description
Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour contrôlable.
Homologué EN 1487.
Pour installation horizontale.
Données techniques
Pression maximum d'exercice:
10 bar
Plage de température du fluide:
2–120 °C
Réglages (Pression):
7 bar
Capacité de décharge maximale:
10 kW
Finition:
chromée
Matériel:
laiton
Certifications
pdf
Dessins et spécifications
| Code article | Raccord IN | Raccord OUT | |
|---|---|---|---|
| 526151 | G 3/4" A (ISO 228-1) M |
G 3/4" (ISO 228-1) F |
|
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour contrôlable. Homologué EN 1487. Pour installation horizontale. Raccord IN: G 3/4" A (ISO 228-1) M. Raccord OUT: G 3/4" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–120 °C. Réglages (Pression): 7 bar. Capacité de décharge maximale: 10 kW. Finition: chromée. Matériel: laiton.
SCIP code
6da10cf0-5109-4a47-bddf-18c11da7c5ad
|
|||
igs
stp
bim
