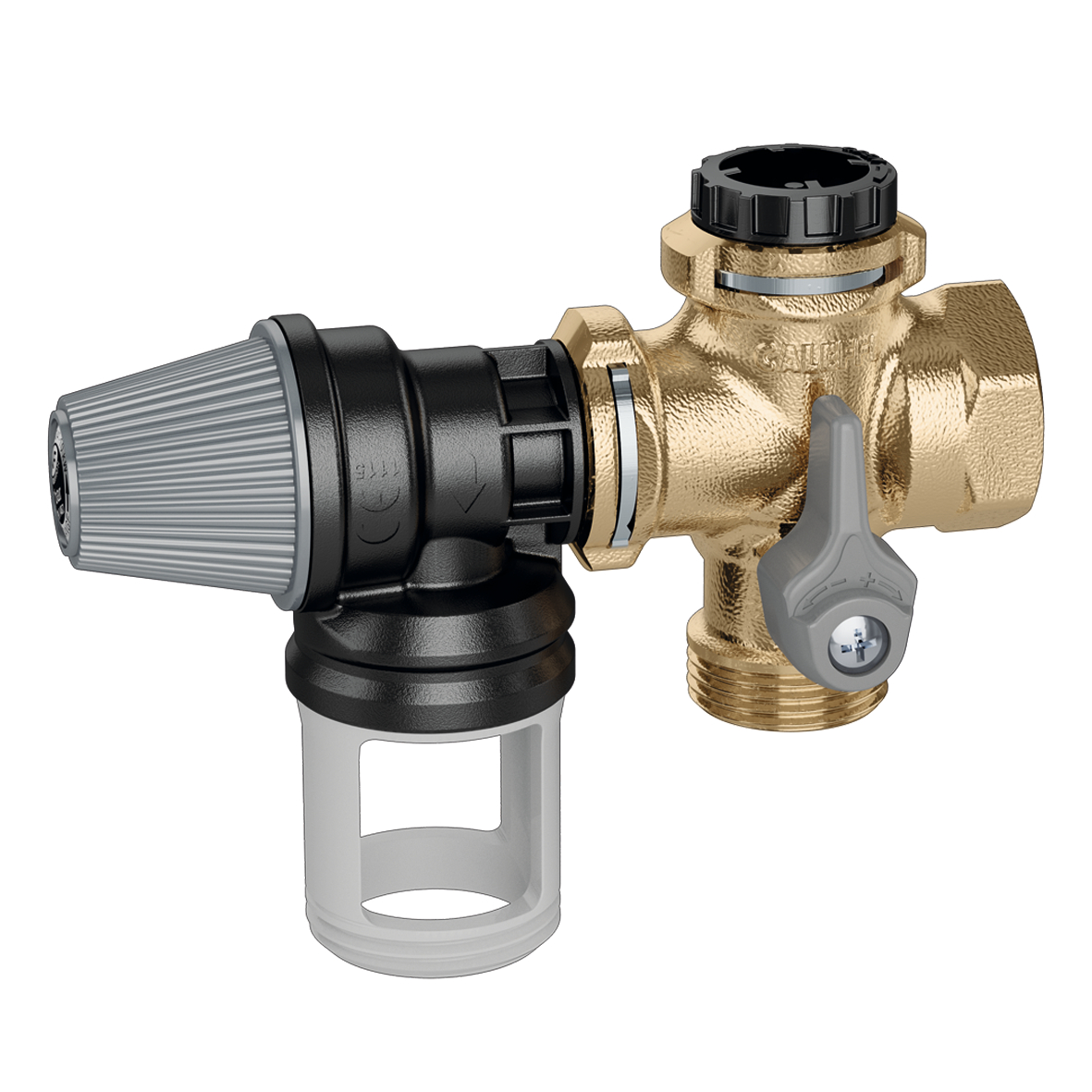

Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour.
Produit : Description
Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour.
Homologué EN 1487.
Certifié conforme à la EN 1487.
Données techniques
Matériel:
laiton
Capacité de décharge maximale:
10 kW
Tarage:
7 bar
Plage de température du fluide:
2–120 °C
Pression maxi d'exercice:
10 bar
Certifications
pdf
Dessins et spécifications
| Code article | Raccord | Raccord | DN |
|---|---|---|---|
| 526554 | G 3/4" A (ISO 228-1) M entrée |
G 3/4" (ISO 228-1) F sortie |
DN 20 (corps) |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
igs
Partager ce fichier
Télécharger ce fichier
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
CALEFFI, 526554.
Groupe de sécurité pour chauffe-eau, avec vanne d’arrêt et clapet anti-retour. Homologué EN 1487. Certifié conforme à la EN 1487. Raccord: G 3/4" A (ISO 228-1) M, entrée. Raccord: G 3/4" (ISO 228-1) F, sortie. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 2–120 °C. Tarage: 7 bar. Capacité de décharge maximale: 10 kW. DN: DN 20 (corps). Matériel: laiton.
SCIP code
ce8d80e6-555a-41db-9474-7c9a5eb3e8ba
|
|||
