Raccord union télescopique pour robinets et coudes de réglage pour radiateurs.
Description du produit
Raccord union télescopique pour robinets et coudes de réglage pour radiateurs.
Caractéristiques techniques
Finition:
chromé
Raccord télescopique:
15 mm
Plage de température du fluide:
5–100 °C
Pression maxi d'exercice:
10 bar
Télécharger
pdf
Schémas et spécifications
| Code article | Raccord 1 | Raccord 2 | Actions |
|---|---|---|---|

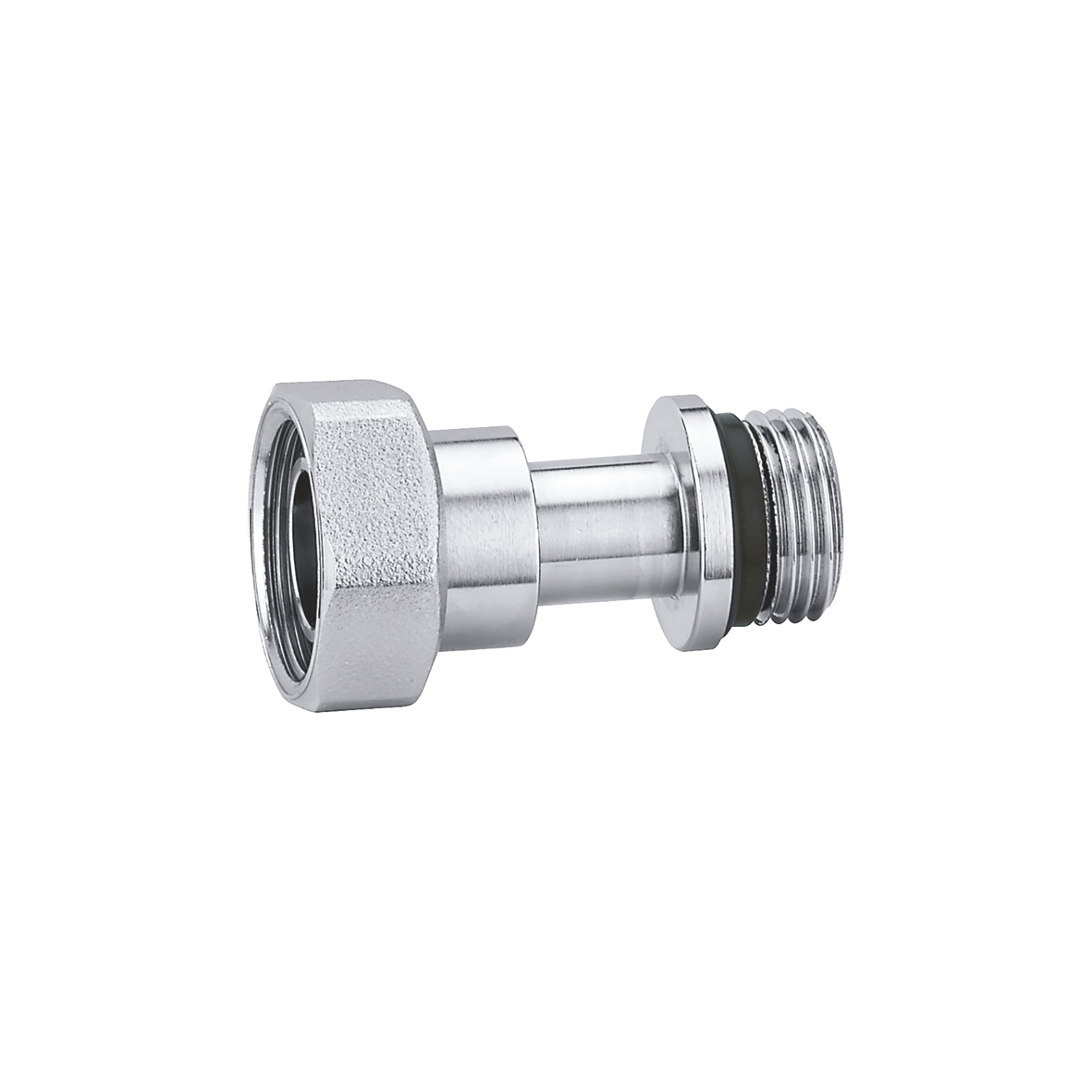

| 381302 | G 1/2" (ISO 228-1) F écrou tournant |
G 3/8" A (ISO 228-1) M |
|
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 381302.
Raccord union télescopique pour robinets et coudes de réglage pour radiateurs. Raccord 1: G 1/2" (ISO 228-1) F, écrou tournant. Raccord 2: G 3/8" A (ISO 228-1) M. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromé. Raccord télescopique: 15 mm.
SCIP code
0e6b79fd-fb7c-4e8f-a685-05c64e420e69
|
|||
| 381402 | G 3/4" (ISO 228-1) F écrou tournant |
G 1/2" A (ISO 228-1) M |
|
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 381402.
Raccord union télescopique pour robinets et coudes de réglage pour radiateurs. Raccord 1: G 3/4" (ISO 228-1) F, écrou tournant. Raccord 2: G 1/2" A (ISO 228-1) M. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromé. Raccord télescopique: 15 mm.
SCIP code
199dc717-b1ad-4730-9e86-d0745f6ef7af
|
|||
dwg
dxf
