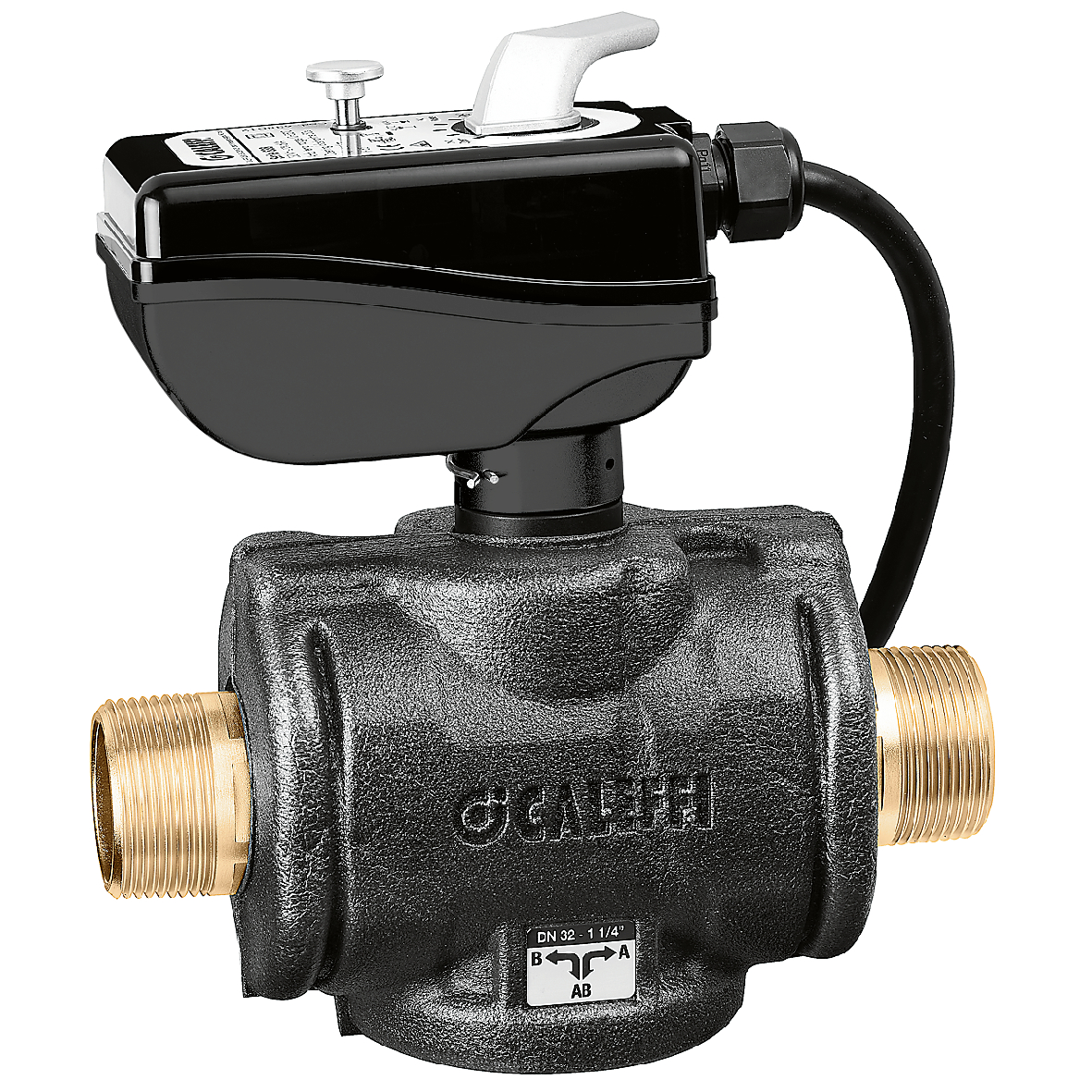

Válvula de esfera de tres vías desviadora, motorizada, con kit de aislamiento, para sistemas de calefacción y aire acondicionado.
Descripción del producto
Válvula de esfera de tres vías desviadora, motorizada, con kit de aislamiento, para sistemas de calefacción y aire acondicionado.
Dotada de motor con mando de 3 puntos.
Con aislamiento.
Con microinterruptor auxiliar.
Datos técnicos
Presión máxima de trabajo:
16 bar
Rango de temperatura del fluido:
-10–110 °C
Rango de temperatura ambiente de trabajo:
-10–55 °C
Grado de protección:
IP 65
Clasificación de contacto (230 V):
6 (2) A
△ p máx.:
10 bar
Certificaciones
pdf
Planos y especificaciones
| Código de artículo | Conexión | Alimentación | Kv |
|---|---|---|---|
| 638373 | R 1 1/4" (EN 10226-1) M |
230 V AC | 24,7 m³/h |
|
Tiempo de maniobra
50 s (rotazione 90°)
|
|||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, 638373.
Válvula de esfera de tres vías desviadora, motorizada, con kit de aislamiento, para sistemas de calefacción y aire acondicionado.
Con aislamiento.
Con microinterruptor auxiliar.
Dotada de motor con mando de 3 puntos. Conexión: R 1 1/4" (EN 10226-1) M. Presión máxima de trabajo: 16 bar. Rango de temperatura del fluido: -10–110 °C. Rango de temperatura ambiente de trabajo: -10–55 °C. Alimentación: 230 V AC. Grado de protección: IP 65. Clasificación de contacto (230 V): 6 (2) A. Kv: 24,7 m³/h. Tiempo de maniobra: 50 s (rotazione 90°).
SCIP code
c1eb1f33-56f6-46b9-baa8-b6646107c9c5
|
|||
| 638383 | R 1 1/2" (EN 10226-1) M |
230 V AC | 47 m³/h |
|
Tiempo de maniobra
50 s (rotazione 90°)
|
|||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, 638383.
Válvula de esfera de tres vías desviadora, motorizada, con kit de aislamiento, para sistemas de calefacción y aire acondicionado.
Con aislamiento.
Con microinterruptor auxiliar.
Dotada de motor con mando de 3 puntos. Conexión: R 1 1/2" (EN 10226-1) M. Presión máxima de trabajo: 16 bar. Rango de temperatura del fluido: -10–110 °C. Rango de temperatura ambiente de trabajo: -10–55 °C. Alimentación: 230 V AC. Grado de protección: IP 65. Clasificación de contacto (230 V): 6 (2) A. △ p máx.: 10 bar. Kv: 47 m³/h. Tiempo de maniobra: 50 s (rotazione 90°).
SCIP code
2adca643-a365-442a-82c0-573076283b79
|
|||
bim
Pipe Sizer Caleffi
Esta aplicación permite calcular y dimensionar los tubos y conductos de transporte de agua o aire, respectivamente para sistemas hidráulicos o aeráulicos.
Preguntas frecuentes
¿Se pueden montar las válvulas 638 "por el contrario"?
Sí, porque el actuador está certificado por IP 65 y se puede instalar en cualquier posición.
