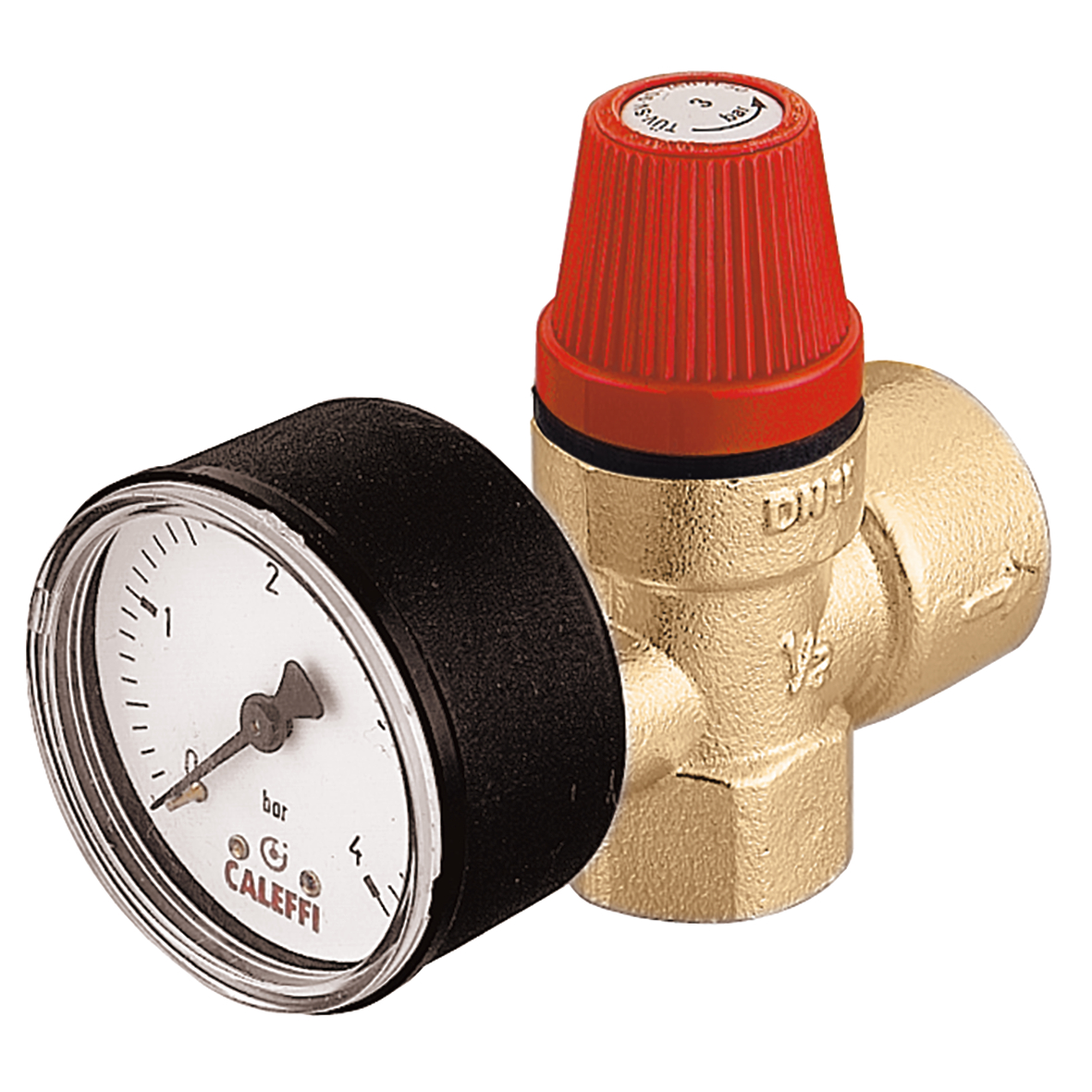

Sicherheitsventil.
Produktbeschreibung
Sicherheitsventil.
mit Manometer.
Ansprechdruck: 20 %.
Technische Daten
Mittlerer Temperaturbereich:
5–120 °C
Maximale Entladeleistung:
50 kW
Maximaler Glykolanteil:
50 %
Mittel:
Wasser, Glykollösungen
Zertifizierungen
Herunterladen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | Einstellung |
|---|---|---|---|
| 532142 | G 1/2" (ISO 228-1) IG |
G 3/4" (ISO 228-1) IG |
2,5 bar |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Sicherheitsventil. mit Manometer.
Ansprechdruck: 20 %. IN Verbindung: G 1/2" (ISO 228-1) IG. OUT-Anschluss: G 3/4" (ISO 228-1) IG. Mittlerer Temperaturbereich: 5–120 °C. Einstellung: 2,5 bar. Maximale Entladeleistung: 50 kW. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen.
SCIP code
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 532143 | G 1/2" (ISO 228-1) IG |
G 3/4" (ISO 228-1) IG |
3 bar |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Sicherheitsventil. mit Manometer.
Ansprechdruck: 20 %. IN Verbindung: G 1/2" (ISO 228-1) IG. OUT-Anschluss: G 3/4" (ISO 228-1) IG. Mittlerer Temperaturbereich: 5–120 °C. Einstellung: 3 bar. Maximale Entladeleistung: 50 kW. Maximaler Glykolanteil: 50 %. Mittel: Glykollösungen, Wasser.
SCIP code
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
bim
