Serie 6453

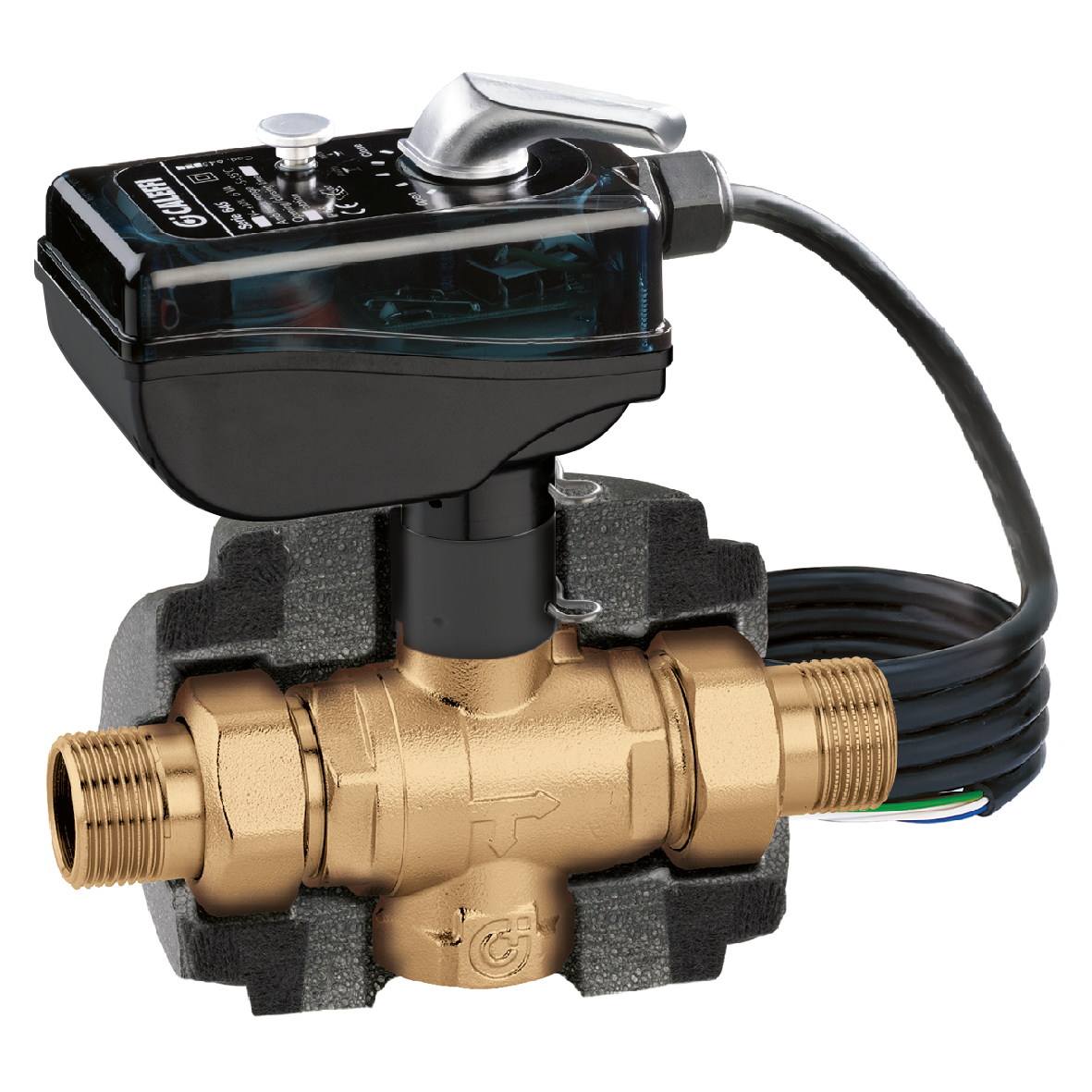

Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen.

Hohe Auflösung herunterladen

Produktbeschreibung

Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen.
Mit Hebel zum manuellen Öffnen.
Mit Isolierung.
Mit Hilfsmikroschalter.

Technische Daten

Maximaler Arbeitsdruck: 10 bar

Mittlerer Temperaturbereich: -10–110 °C

Umgebungstemperaturbereich: -10–55 °C

Schutzklasse: IP 65

Länge des Versorgungskabels: 0,8 m

Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A

△p max.: 10 bar

Betriebszeit: 50 s

Drehung: 90° Drehung

Zertifizierungen

Herunterladen

Zeichnungen und Spezifikationen

Artikelnummer	Verbindung	Stromversorgung	Kv gerade
645342	G 1/2" A (ISO 228-1) AG	230 V AC	14,10 m³/h
Kv-Bypass 2,45 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1/2" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 230 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 14,10 m³/h. Kv-Bypass: 2,45 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code e5c28436-a177-43b1-9993-255ad54061e6
645344	G 1/2" A (ISO 228-1) AG	24 V AC	14,10 m³/h
Kv-Bypass 2,45 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1/2" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 24 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 14,10 m³/h. Kv-Bypass: 2,45 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code f69d6945-632a-4798-82dc-bf64def9c665
645352	G 3/4" A (ISO 228-1) AG	230 V AC	14,43 m³/h
Kv-Bypass 2,50 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 230 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 14,43 m³/h. Kv-Bypass: 2,50 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code 620fa024-6a3b-452b-90d9-152daf1f988b
645354	G 3/4" A (ISO 228-1) AG	24 V AC	14,43 m³/h
Kv-Bypass 2,50 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 24 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 14,43 m³/h. Kv-Bypass: 2,50 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code ab48e1f4-f5db-4825-81d8-b67bf32c5b92
645362	G 1" A (ISO 228-1) AG	230 V AC	33,52 m³/h
Kv-Bypass 3,60 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 230 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 33,52 m³/h. Kv-Bypass: 3,60 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code 032ebea0-1966-4eb2-b416-5ff0004d2b62
645364	G 1" A (ISO 228-1) AG	24 V AC	33,52 m³/h
Kv-Bypass 3,60 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 24 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 33,52 m³/h. Kv-Bypass: 3,60 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code af28d284-fdbb-45e1-820a-b33024af799c
645372	G 1 1/4" A (ISO 228-1) AG	230 V AC	36,00 m³/h
Kv-Bypass 3,80 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1 1/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 230 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 36,00 m³/h. Kv-Bypass: 3,80 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code b11bb272-09d3-4ed0-a0bc-357311ccc5ed
645374	G 1 1/4" A (ISO 228-1) AG	24 V AC	36,00 m³/h
Kv-Bypass 3,80 m³/h
3D-Modelle bim Ausschreibungstext Motorisiertes 3-Wege-Zonenventil für Heizungs- und Kühlanlagen. Mit Hilfsmikroschalter. Mit Hebel zum manuellen Öffnen. Verbindung: G 1 1/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: -10–110 °C. Umgebungstemperaturbereich: -10–55 °C. Stromversorgung: 24 V AC. Energieverbrauch: 6 VA. Schutzklasse: IP 65. Länge des Versorgungskabels: 0,8 m. Kontaktbelastung Hilfsmikroschalter (230V): 6 (2) A. △p max.: 10 bar. Kv gerade: 36,00 m³/h. Kv-Bypass: 3,80 m³/h. Betriebszeit: 50 s (90° Drehung). SCIP code 9923965a-8eaa-4fbe-a0c5-bbaead590bb3
