Einstellbares Differenzdruck-Überströmventil mit Gradskala.
Produktbeschreibung

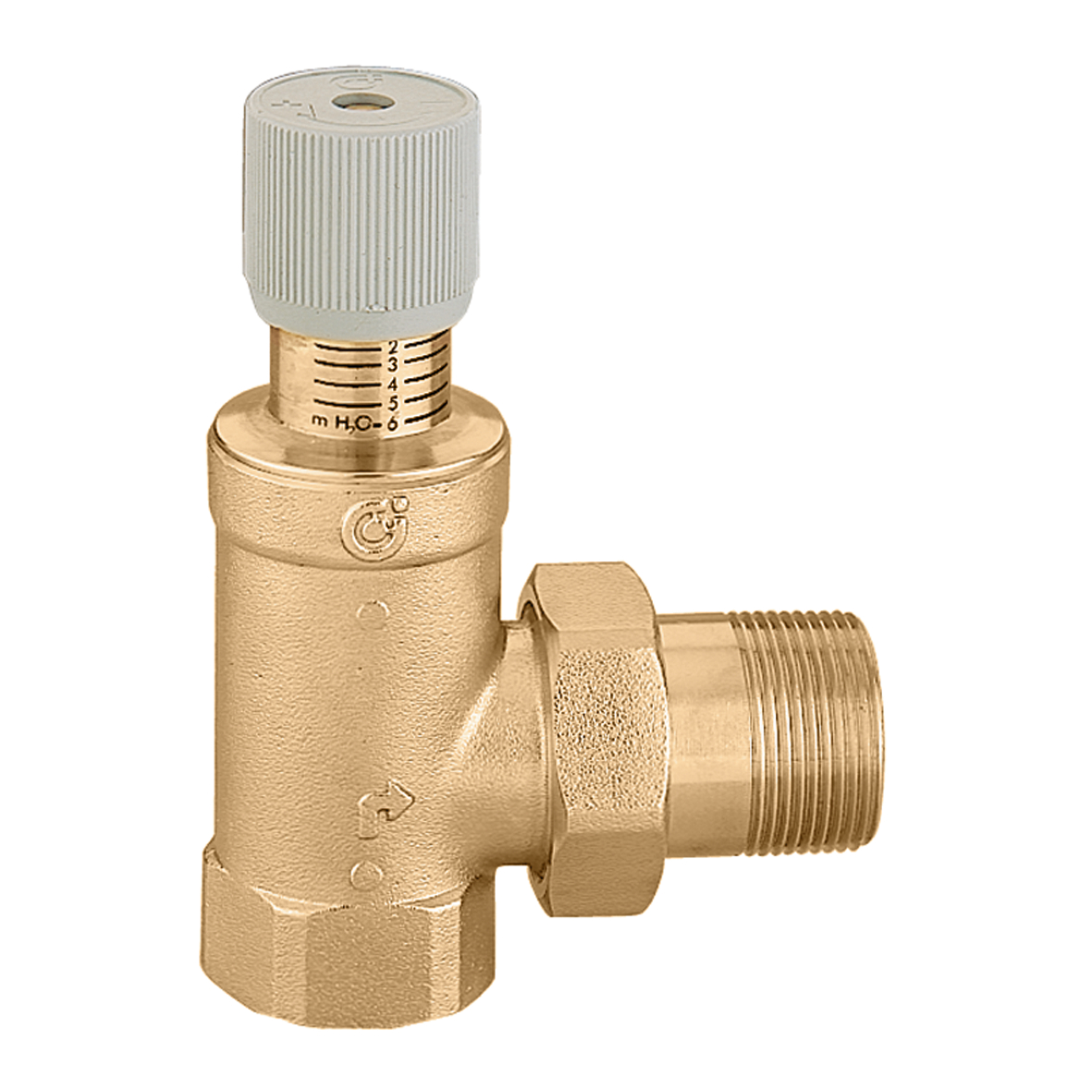

Einstellbares Differenzdruck-Überströmventil mit Gradskala.
Technische Daten
Maximaler Glykolanteil:
30 %
Mittel:
Wasser, Glykollösungen
Mittlerer Temperaturbereich:
0–110 °C
Maximaler Arbeitsdruck:
10 bar
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | Einstellbereich |
|---|---|---|---|
| 519700 | G 1 1/4" (ISO 228-1) IG |
R 1 1/4" (EN 10226-1) AG |
1–6 m w.s. |
|
2D-Zeichnungen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dwg
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 519700.
Einstellbares Differenzdruck-Überströmventil mit Gradskala. IN Verbindung: G 1 1/4" (ISO 228-1) IG. OUT-Anschluss: R 1 1/4" (EN 10226-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Einstellbereich: 1–6 m w.s.. Maximaler Glykolanteil: 30 %. Mittel: Wasser, Glykollösungen.
SCIP code
e2be43f5-27e7-4178-aa2f-a6caf17f59ed
|
|||
| 519002 | Ø 22 |
Ø 22 |
1–6 m w.s. |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 519002.
Einstellbares Differenzdruck-Überströmventil mit Gradskala. IN Verbindung: Ø 22. OUT-Anschluss: Ø 22. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Einstellbereich: 1–6 m w.s.. Maximaler Glykolanteil: 30 %. Mittel: Wasser, Glykollösungen.
SCIP code
838add87-92eb-40e0-8364-d1f936b829cd
|
|||
bim
Pipe Sizer Caleffi
Anhand dieser App ist es möglich, die Größe der Wasser- und Luftleitungen bzw. die Leitungen für Hydraulik- oder Luftanlagen zu berechnen.
FAQ - Häufig gestellte Fragen
Wie setze ich die Serie 518/519 richtig ein?
Um das Ventil einzustellen, stellen Sie den Quadranten auf den auf der Skala angegebenen ausgewählten Wert ein. Die Werte der Skala entsprechen der Druckdifferenz (in Metern der Wassersäule), für die sich der Bypass öffnet.
