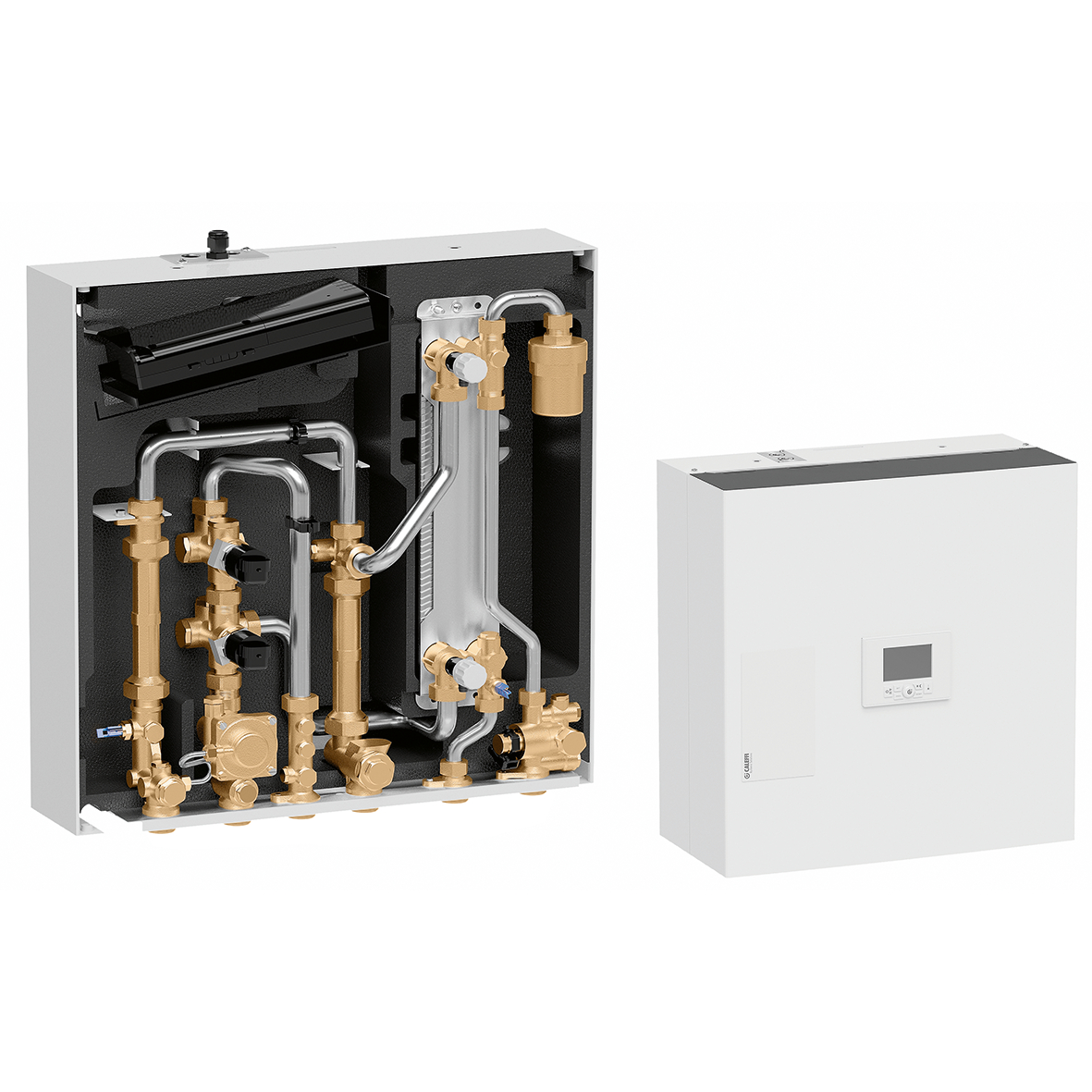

Satélite mural eletrónico para instalações a alta temperatura.
Descrição do Produto
Satélite mural eletrónico para instalações a alta temperatura.
Componentes principais: - regulador de pressão diferencial lado primário;- válvulas com regulação modulante;- isolamento completo em PPE;- permutador de placas brasadas.
Funções ativáveis:
- pré-aquecimento permutador AQS programável com base horária;
- controlo temperatura de retorno;
- limitação do caudal do primário;
- inclui interface remota com função de cronotermóstato ambiente;
- conectividade MODBUS-RTU.
Com isolamento.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura entrada primário:
85 °C, 2–90 °C
Alimentação elétrica:
230 V (AC)
Consumo em regime:
20 W
Profundidade:
245 mm
Altura:
500 mm
Largura:
490 mm
△p máx.:
6 bar
△p máx. - Notas:
circuito primário
Certificações
Transferir
pdf
Desenhos e especificações
| Código artigo | Nota | Potência nominal permutador de calor | Produção máxima de AQS instantânea |
|---|---|---|---|
| SATK22303 | - | 50 kW | 24 l/min |
|
Modelos 3D
Texto de proposta
Satélite mural eletrónico para instalações a alta temperatura. Com isolamento.
Componentes principais:
- regulador de pressão diferencial lado primário;
- válvulas com regulação modulante;
- isolamento completo em PPE;
- permutador de placas brasadas. Funções ativáveis:
- pré-aquecimento permutador AQS programável com base horária;
- controlo temperatura de retorno;
- limitação do caudal do primário;
- inclui interface remota com função de cronotermóstato ambiente;
- conectividade MODBUS-RTU. Pressão máxima de funcionamento: 10 bar. Campo de temperatura entrada primário: 85 °C. Alimentação elétrica: 230 V (AC). Consumo em regime: 20 W. Potência nominal permutador de calor: 50 kW. Profundidade: 245 mm. Altura: 500 mm. Largura: 490 mm. Produção máxima de AQS instantânea: 24 l/min. △p máx.: 6 bar (circuito primário).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
| SATK22305 | - | 60 kW | 24 l/min |
|
Modelos 3D
Texto de proposta
Satélite mural eletrónico para instalações a alta temperatura. Com isolamento.
Componentes principais:
- regulador de pressão diferencial lado primário;
- válvulas com regulação modulante;
- isolamento completo em PPE;
- permutador de placas brasadas. Funções ativáveis:
- pré-aquecimento permutador AQS programável com base horária;
- controlo temperatura de retorno;
- limitação do caudal do primário;
- inclui interface remota com função de cronotermóstato ambiente;
- conectividade MODBUS-RTU. Pressão máxima de funcionamento: 10 bar. Campo de temperatura entrada primário: 2–90 °C. Alimentação elétrica: 230 V (AC). Consumo em regime: 20 W. Potência nominal permutador de calor: 60 kW. Profundidade: 245 mm. Altura: 500 mm. Largura: 490 mm. Produção máxima de AQS instantânea: 24 l/min. △p máx.: 6 bar (circuito primário).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
| SATK22307 | - | 24 l/min | $$ data missing $$ |
|
Modelos 3D
Texto de proposta
Satélite mural eletrónico para instalações a alta temperatura. Com isolamento.
Componentes principais:
- regulador de pressão diferencial lado primário;
- válvulas com regulação modulante;
- isolamento completo em PPE;
- permutador de placas brasadas. Funções ativáveis:
- pré-aquecimento permutador AQS programável com base horária;
- controlo temperatura de retorno;
- limitação do caudal do primário;
- inclui interface remota com função de cronotermóstato ambiente;
- conectividade MODBUS-RTU. Pressão máxima de funcionamento: 10 bar. Campo de temperatura entrada primário: 2–90 °C. Alimentação elétrica: 230 V (AC). Consumo em regime: 20 W. Potência nominal permutador de calor: -. Profundidade: 245 mm. Altura: 500 mm. Largura: 490 mm. Produção máxima de AQS instantânea: 24 l/min. △p máx.: 6 bar (circuito primário).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
