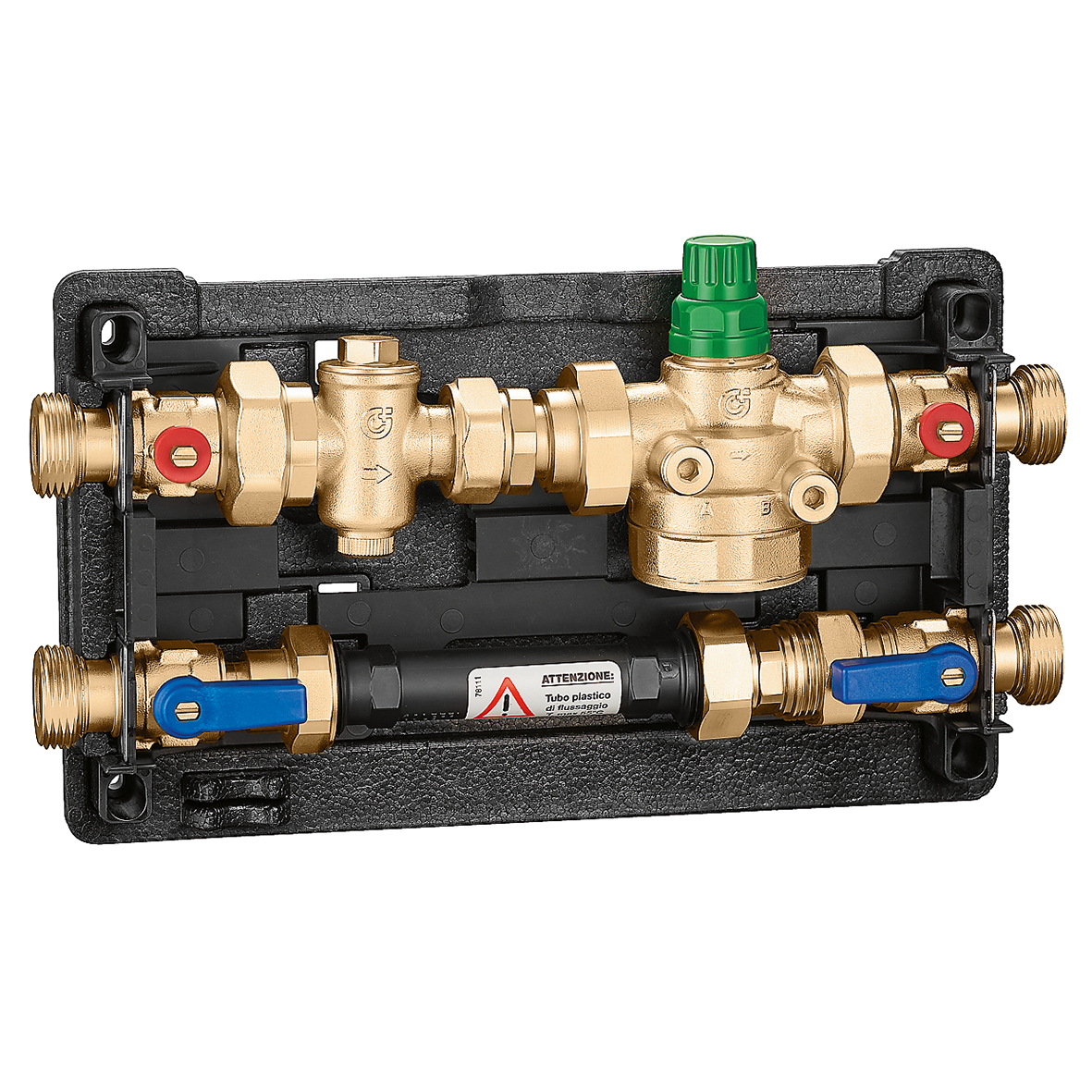

Módulo hidráulico PLURIMOD EASY ULTRA 1”.
Descrição do Produto
Módulo hidráulico PLURIMOD EASY ULTRA 1”.
Constituído por:- 2 pares de válvulas de esfera de 1” M;- PICV DN 25, caudal máx. 1,8 m3/h;- campo de caudal PICV 0,18–1,8 m3/h;- par de buchas e parafusos de fixação na parede.
Com isolamento.
Transferir
pdf
Desenhos e especificações
| Código artigo | Ligação | Utilização | Campo de regulação do caudal |
|---|---|---|---|
| 700306 002 | Ga 1" (ISO 228-1) M |
750725, 700050, 700009 | 180–1800 l/h |
|
Desenhos 2D
dwg
Partilhar este ficheiro
Transferir este ficheiro
dxf
Partilhar este ficheiro
Transferir este ficheiro
Modelos 3D
Texto de proposta
Módulo hidráulico PLURIMOD EASY ULTRA 1”. Com isolamento.
Constituído por:
- 2 pares de válvulas de esfera de 1” M;
- PICV DN 25, caudal máx. 1,8 m3/h;
- campo de caudal PICV 0,18–1,8 m3/h;
- par de buchas e parafusos de fixação na parede. Ligação: Ga 1" (ISO 228-1) M. Campo de regulação do caudal: 180–1800 l/h.
SCIP code
21b4bb62-9527-43c3-8fb4-03387d1d5773
|
|||
bim
Pipe Sizer Caleffi
Esta aplicação permite calcular e dimensionar tubagens e condutas para água ou ar, para sistemas hidráulicos ou de ventilação, respetivamente.
