Série 6445

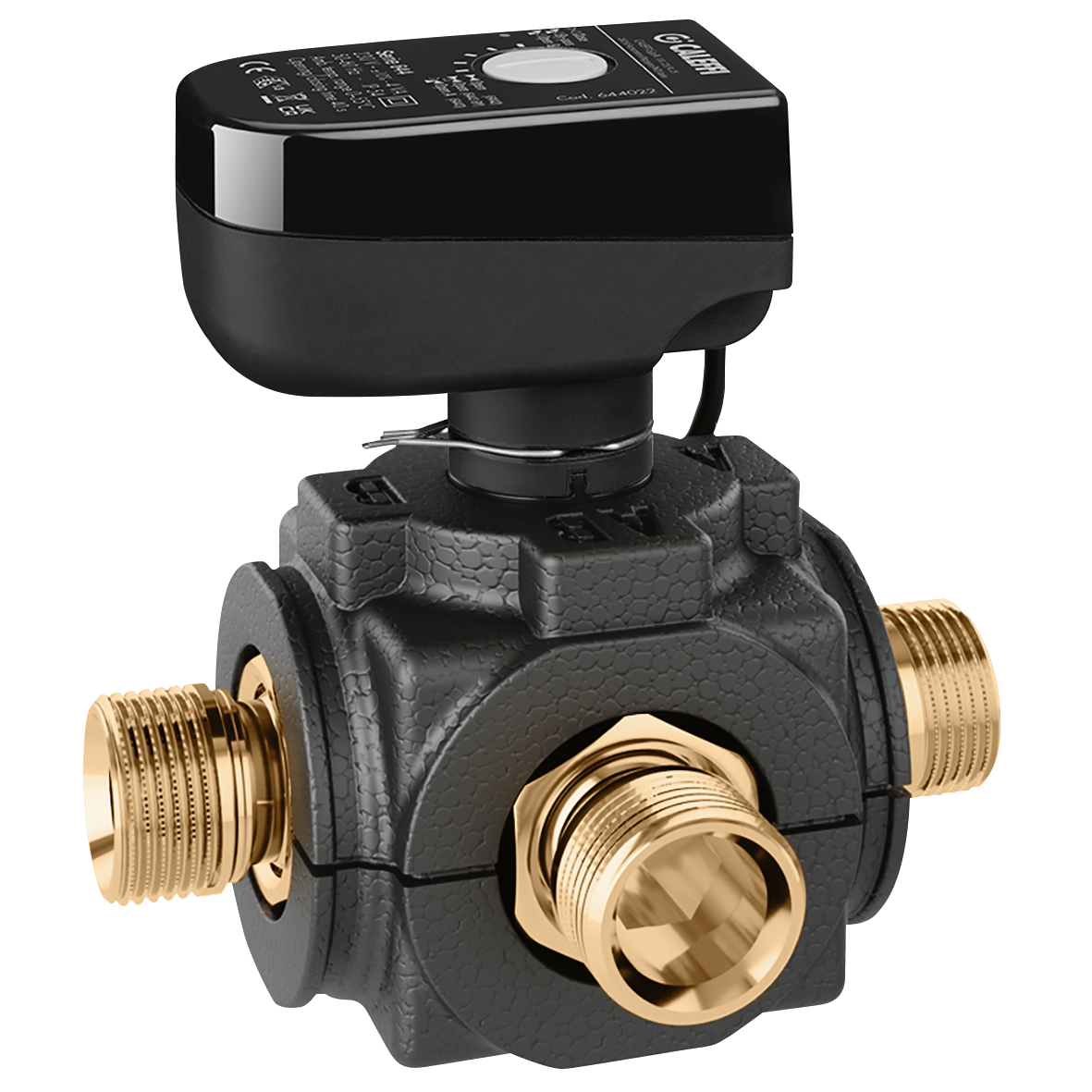

Válvula de esfera motorizada, de três vias.

Baixar em alta resolução

Descrição do produto

Válvula de esfera motorizada, de três vias.
Rotação 90° - furação em “T”.
Com microinterruptor auxiliar.

Dados técnicos

Pressão máxima de operação: 10 bar

Range temperatura do meio: -5–110 °C

Range temperatura ambiente: 0–55 °C

Alimentação: 230 V (AC)

Grau de proteção: IP 44

Corrente contato (230 V): 0,8 A

△p máx.: 10 bar

Certificações

Baixar

Desenhos e especificações

Código artigo	Conexão	Potência consumida	Kv
644562	G 1" A (ISO 228-1) M	4 VA	9 m³/h
Tempo de operação 40 s (Rotação 90º)
Desenhos 2D dwg Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644562%20%28dwg%29.dwg dxf Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644562%20%28dxf%29.dxf pdf Baixar este arquivo Modelos 3D igs Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644562%20%28igs%29.igs stp Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644562%20%28stp%29.stp bim Texto para caderno de encargos Válvula de esfera motorizada, de três vias. Com microinterruptor auxiliar. Rotação 90° - furação em “T”. Conexão: G 1" A (ISO 228-1) M. Pressão máxima de operação: 10 bar. Range temperatura do meio: -5–110 °C. Range temperatura ambiente: 0–55 °C. Alimentação: 230 V (AC). Potência consumida: 4 VA. Grau de proteção: IP 44. Corrente contato (230 V): 0,8 A. △p máx.: 10 bar. Kv: 9 m³/h. Tempo de operação: 40 s (Rotação 90º). SCIP code 3d9cfcb6-1274-47ae-8252-75823175863a
644566	G 1" A (ISO 228-1) M	8 VA	9 m³/h
Tempo de operação 10 s (Rotação 90º)
Desenhos 2D dwg Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644566%20%28dwg%29.dwg dxf Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644566%20%28dxf%29.dxf pdf Baixar este arquivo Modelos 3D igs Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644566%20%28igs%29.igs stp Compartilhar este arquivo Baixar este arquivo Compartilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/644566%20%28stp%29.stp bim Texto para caderno de encargos Válvula de esfera motorizada, de três vias. Com microinterruptor auxiliar. Rotação 90° - furação em “T”. Conexão: G 1" A (ISO 228-1) M. Pressão máxima de operação: 10 bar. Range temperatura do meio: -5–110 °C. Range temperatura ambiente: 0–55 °C. Alimentação: 230 V (AC). Potência consumida: 8 VA. Grau de proteção: IP 44. Corrente contato (230 V): 0,8 A. △p máx.: 10 bar. Kv: 9 m³/h. Tempo de operação: 10 s (Rotação 90º). SCIP code 17a80d6a-c313-4427-8594-7a9be0ef671c
