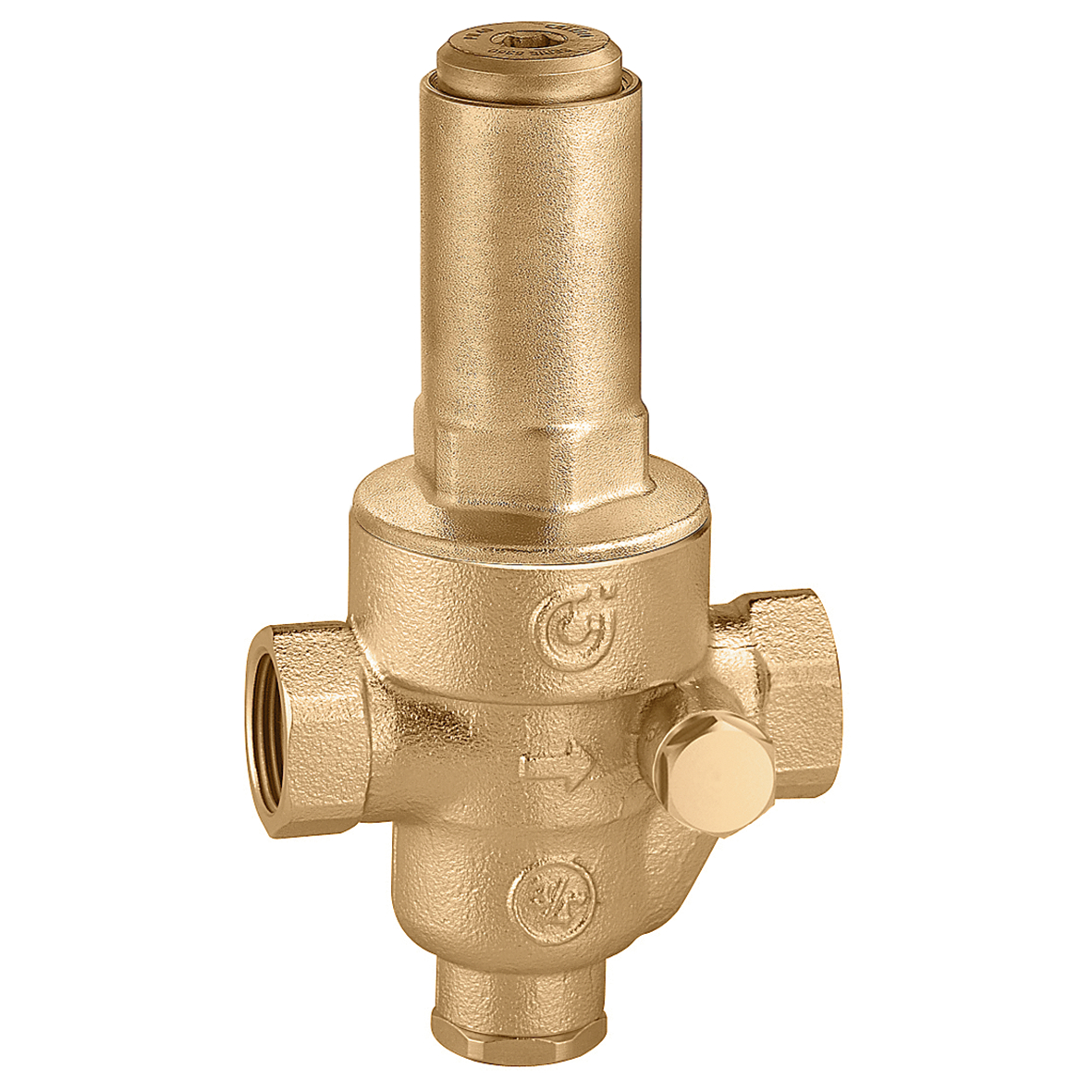

Redutora de pressão de segundo estado, com cartucho extraível.
Descrição do produto
Redutora de pressão de segundo estado, com cartucho extraível.
Dados técnicos
Pressão máxima a montante:
25 bar
Range temperatura do meio:
2–40 °C
Ajuste:
3 bar
Faixa de ajuste pressão:
0,5–6 bar
PN (pressão nominal):
PN 40
Material:
latão antidezincificação DR
Note
Para evitar o surgimento de problemas de cavitação no interior do componente, recomendamos manter a relação entre a pressão máxima a montante e a pressão regulada a jusante em um valor não superior a 3.
Desenhos e especificações
| Código artigo | Conexão | ||
|---|---|---|---|
| 536245 | G 1/2" (ISO 228-1) F |
||
|
Desenhos 2D
dwg
Compartilhar este arquivo
Baixar este arquivo
dxf
Compartilhar este arquivo
Baixar este arquivo
Modelos 3D
igs
Compartilhar este arquivo
Baixar este arquivo
stp
Compartilhar este arquivo
Baixar este arquivo
Texto para caderno de encargos
Redutora de pressão de segundo estado, com cartucho extraível.
Conexão: G 1/2" (ISO 228-1) F. Pressão máxima a montante: 25 bar. Range temperatura do meio: 2–40 °C. Ajuste: 3 bar. Faixa de ajuste pressão: 0,5–6 bar. PN (pressão nominal): PN 40. Material: latão antidezincificação DR.
SCIP code
560fcb31-a63c-49be-94ba-345eb3446d14
|
|||
| 536255 | G 3/4" (ISO 228-1) F |
||
|
Desenhos 2D
dwg
Compartilhar este arquivo
Baixar este arquivo
dxf
Compartilhar este arquivo
Baixar este arquivo
Modelos 3D
igs
Compartilhar este arquivo
Baixar este arquivo
stp
Compartilhar este arquivo
Baixar este arquivo
Texto para caderno de encargos
Redutora de pressão de segundo estado, com cartucho extraível.
Conexão: G 3/4" (ISO 228-1) F. Pressão máxima a montante: 25 bar. Range temperatura do meio: 2–40 °C. Ajuste: 3 bar. Faixa de ajuste pressão: 0,5–6 bar. PN (pressão nominal): PN 40. Material: latão antidezincificação DR.
SCIP code
d5c29054-753d-4d35-a9d2-8c533f50afa8
|
|||
| 536265 | G 1" (ISO 228-1) F |
||
|
Desenhos 2D
dwg
Compartilhar este arquivo
Baixar este arquivo
dxf
Compartilhar este arquivo
Baixar este arquivo
Modelos 3D
igs
Compartilhar este arquivo
Baixar este arquivo
stp
Compartilhar este arquivo
Baixar este arquivo
Texto para caderno de encargos
Redutora de pressão de segundo estado, com cartucho extraível.
Conexão: G 1" (ISO 228-1) F. Pressão máxima a montante: 25 bar. Range temperatura do meio: 2–40 °C. Ajuste: 3 bar. Faixa de ajuste pressão: 0,5–6 bar. PN (pressão nominal): PN 40. Material: latão antidezincificação DR.
SCIP code
58717287-386d-4b74-bba0-cb775bb5a6d0
|
|||
