Serie 570

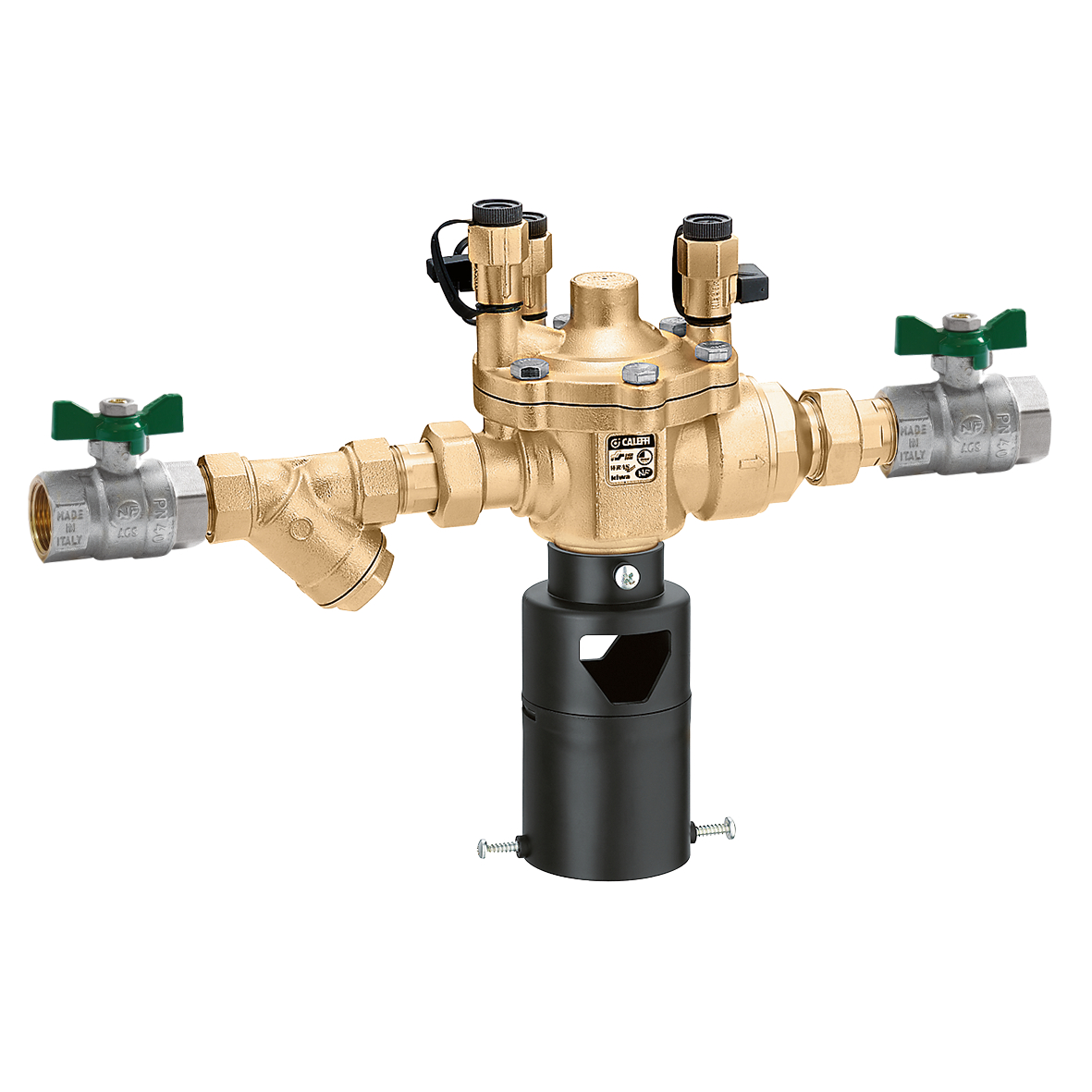

Voorgemonteerde groep, binnendraadkoppelingen.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Voorgemonteerde groep, binnendraadkoppelingen.
Bestaande uit:

  • terugstroombeveiliger serie 574;
  • vuilfilter voor terugstroombeveiligers serie 577;
  • handmatige afsluiters.

Technische gegevens

Gemiddelde temperatuurbereik: 0–65 °C
PN (Nominale druk): PN 10

Tekeningen en specificaties

Onderdeel nummer Aansluiting
2D-tekeningen
Downloaden
Downloaden
3D-modellen
Downloaden
Downloaden
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 1/2" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
3D-modellen
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 3/4" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
2D-tekeningen
Downloaden
Downloaden
3D-modellen
Downloaden
Downloaden
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 1" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
3D-modellen
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 1 1/4" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
3D-modellen
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 1 1/2" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
3D-modellen
Aanbestedingstekst
Voorgemonteerde groep, binnendraadkoppelingen. Bestaande uit:terugstroombeveiliger serie 574;vuilfilter voor terugstroombeveiligers serie 577;handmatige afsluiters. Aansluiting: G 2" (ISO 228-1) F. Gemiddelde temperatuurbereik: 0–65 °C. PN (Nominale druk): PN 10.
