Serie 3013

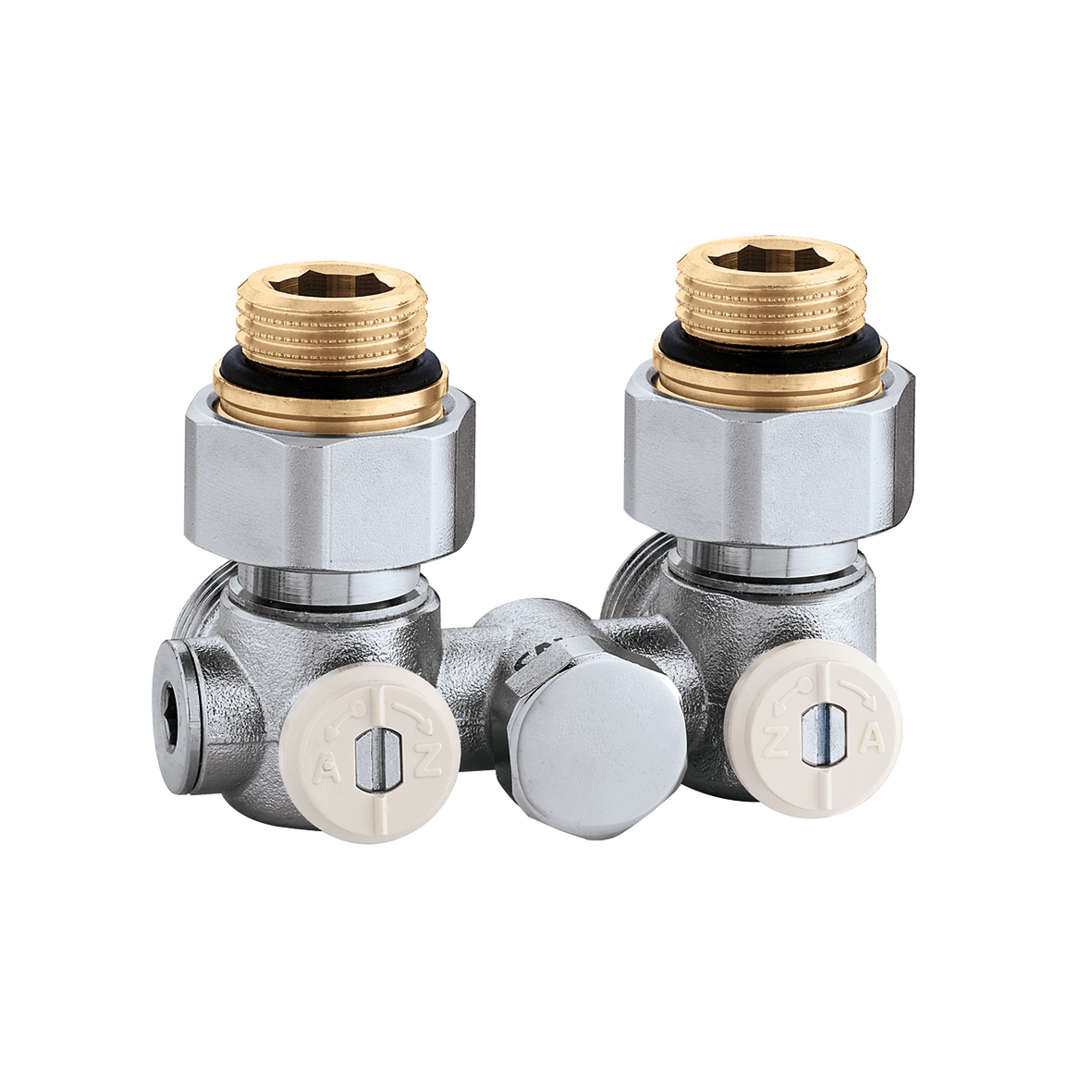

Radiatorventielen met ingebouwde thermostatische ventielgroep.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Radiatorventielen met ingebouwde thermostatische ventielgroep.
Wandaansluitingen.
Haakse uitvoering.
Voor éénpijpsaansluiting.
Met anticirculatiesysteem.

Technische gegevens

Maximale bedrijfsdruk: 10 bar
Gemiddelde temperatuurbereik: 5–100 °C

Tekeningen en specificaties

Onderdeel nummer Leidingaansluiting Radiatoraansluiting
3D-modellen
Aanbestedingstekst
Radiatorventielen met ingebouwde thermostatische ventielgroep. Wandaansluitingen. Haakse uitvoering. Voor éénpijpsaansluiting. Met anticirculatiesysteem. Leidingaansluiting: G 1/2" A (ISO 228-1) M, ingang, Aansluiting voor Caleffi fittingen. Radiatoraansluiting: G 1/2" A (ISO 228-1) M, einduitgang. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C.
SCIP code
e8b03f2c-5cd0-4f9e-b2af-87307a243300
3D-modellen
Aanbestedingstekst
Radiatorventielen met ingebouwde thermostatische ventielgroep. Wandaansluitingen. Haakse uitvoering. Voor éénpijpsaansluiting. Met anticirculatiesysteem. Leidingaansluiting: G 3/4" (ISO 228-1) F, ingang, Aansluiting voor Caleffi fittingen. Radiatoraansluiting: G 3/4" A (ISO 228-1) M, einduitgang. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C.
SCIP code
a88342b4-bc74-4fe4-98e3-5394b1dc8456
