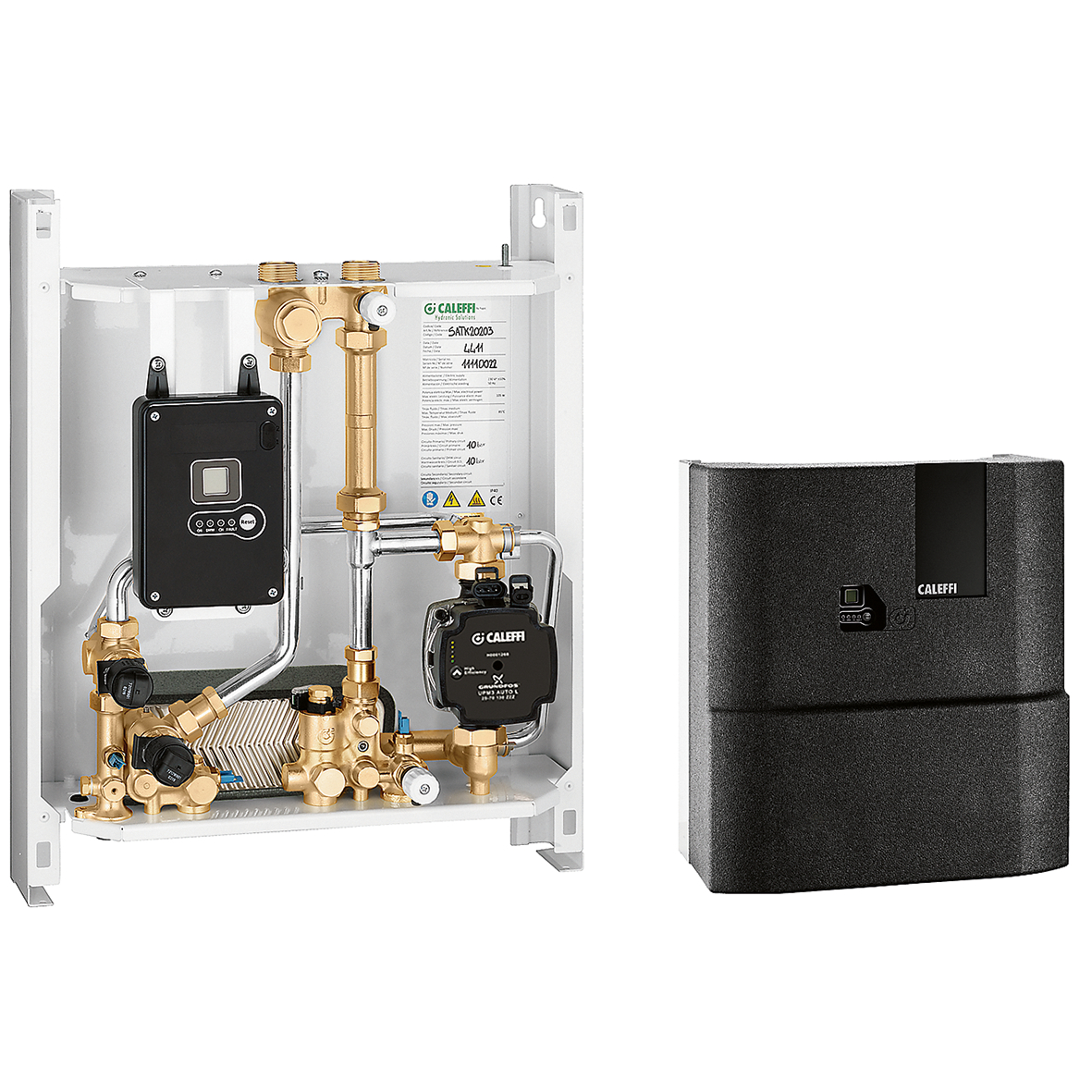

Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Productbeschrijving
Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Belangrijkste onderdelen:
- modulerende regelkleppen;
- HE-pomp (alleen verwarmingsmodus);
- omkasting van PPE;
- hardgesoldeerde warmtewisselaar.
Te activeren functies:
- voorverwarmde warmtewisselaar SWW.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Temperatuurbereik aanpassing:
45–75 °C
Bereik werkingstemperatuur primaire inlaat:
2–85 °C
Temperatuurbereik aanpassing (SWW):
42–60 °C
Elektrische voeding:
230 V AC
Stroomverbruik:
80 W
Diepte:
265 mm
Hoogte:
550 mm
Breedte:
450 mm
Maximale onmiddellijke productie van SWW:
18 l/min
△p max.:
0,9 bar
Certificeringen
pdf
Tekeningen en specificaties
| Artikelnummer | Nominale capaciteit warmtewisselaar | ||
|---|---|---|---|
| SATK20203HE | 40 kW | ||
|
3D-modellen
Aanbestedingstekst
Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Belangrijkste onderdelen:modulerende regelkleppen;HE-pomp (alleen verwarmingsmodus);omkasting van PPE;hardgesoldeerde warmtewisselaar. Te activeren functies:
- voorverwarmde warmtewisselaar SWW. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 45–75 °C. Bereik werkingstemperatuur primaire inlaat: 2–85 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230 V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: 40 kW. Diepte: 265 mm. Hoogte: 550 mm. Breedte: 450 mm. Maximale onmiddellijke productie van SWW: 18 l/min. △p max.: 0,9 bar.
|
|||
