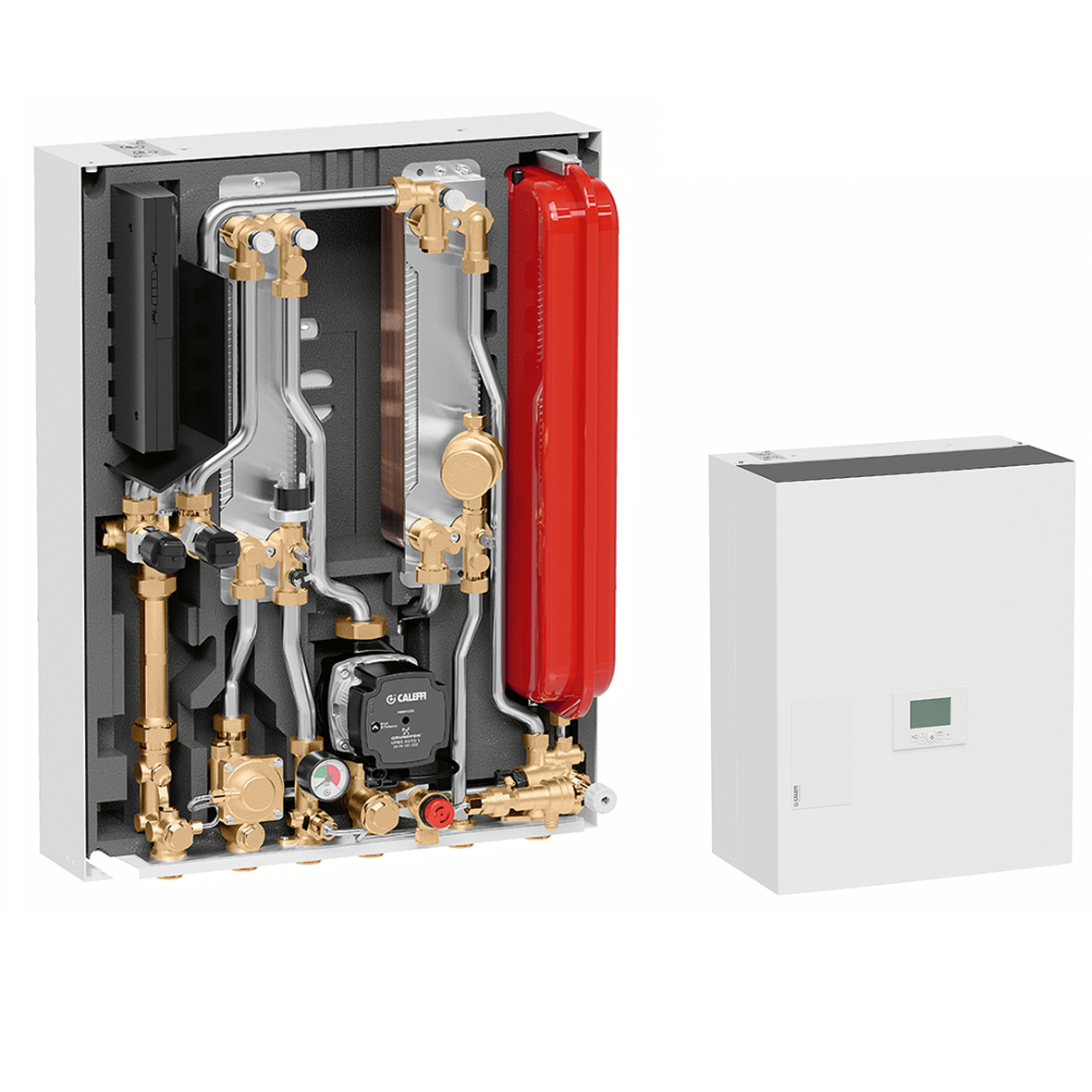

Elektronische afleverset voor woningen met gescheiden watervoorziening.
Productbeschrijving
Elektronische afleverset voor woningen met gescheiden watervoorziening.
Belangrijkste onderdelen:
- drukverschilregelaar op de primaire zijde:
- modulerende regelkleppen;
- veiligheidsthermostaat voor bescherming van het vloersysteem;
- HE-pomp;
- omkasting van PPE;
- hardgesoldeerde warmtewisselaar voor SWW;
- hardgesoldeerde warmtewisselaar 15kW nominaal voor verwarming;
- veiligheidsklep 3 bar;
- expansievat 7 l.
Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie.
Met isolatie.
Technische gegevens
Maximale bedrijfsdruk:
16 bar
Temperatuurbereik aanpassing:
25–75 °C
Bereik werkingstemperatuur primaire inlaat:
2-90 °C, 2–90 °C
Temperatuurbereik aanpassing (SWW):
42–60 °C
Elektrische voeding:
230V AC
Stroomverbruik:
80 W
Diepte:
245 mm
Hoogte:
630 mm
Breedte:
490 mm
Maximale onmiddellijke productie van SWW:
24 l/min
△p max.:
6 bar
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Notitie | Nominale capaciteit warmtewisselaar | |
|---|---|---|---|
| SATK32103 | - | 50 kW | |
|
3D-modellen
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
Elektronische afleverset voor woningen met gescheiden watervoorziening.
Met isolatie.
Belangrijkste onderdelen:drukverschilregelaar op de primaire zijde:modulerende regelkleppen;veiligheidsthermostaat voor bescherming van het vloersysteem;HE-pomp;omkasting van PPE;hardgesoldeerde warmtewisselaar voor SWW;hardgesoldeerde warmtewisselaar 15kW nominaal voor verwarming;veiligheidsklep 3 bar;expansievat 7 l. Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie. Maximale bedrijfsdruk: 16 bar. Temperatuurbereik aanpassing: 25–75 °C. Bereik werkingstemperatuur primaire inlaat: 2-90 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: 50 kW. Diepte: 245 mm. Hoogte: 630 mm. Breedte: 490 mm. Maximale onmiddellijke productie van SWW: 24 l/min. △p max.: 6 bar.
SCIP code
a59f2952-9b21-4ce7-93cf-06babe5f67c8
|
|||
| SATK32105 | - | 60 kW | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
3D-modellen
stp
Dit bestand delen
Dit bestand downloaden
igs
Dit bestand delen
Dit bestand downloaden
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
Elektronische afleverset voor woningen met gescheiden watervoorziening.
Met isolatie.
Belangrijkste onderdelen:drukverschilregelaar op de primaire zijde:modulerende regelkleppen;veiligheidsthermostaat voor bescherming van het vloersysteem;HE-pomp;omkasting van PPE;hardgesoldeerde warmtewisselaar voor SWW;hardgesoldeerde warmtewisselaar 15kW nominaal voor verwarming;veiligheidsklep 3 bar;expansievat 7 l. Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie. Maximale bedrijfsdruk: 16 bar. Temperatuurbereik aanpassing: 25–75 °C. Bereik werkingstemperatuur primaire inlaat: 2–90 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: 60 kW. Diepte: 245 mm. Hoogte: 630 mm. Breedte: 490 mm. Maximale onmiddellijke productie van SWW: 24 l/min. △p max.: 6 bar.
SCIP code
ba104d11-3780-4770-bc94-5451e4045253
|
|||
| SATK32107 | - | $$ data missing $$ | |
|
3D-modellen
Aanbestedingstekst
Elektronische afleverset voor woningen met gescheiden watervoorziening.
Met isolatie.
Belangrijkste onderdelen:drukverschilregelaar op de primaire zijde:modulerende regelkleppen;veiligheidsthermostaat voor bescherming van het vloersysteem;HE-pomp;omkasting van PPE;hardgesoldeerde warmtewisselaar voor SWW;hardgesoldeerde warmtewisselaar 15kW nominaal voor verwarming;veiligheidsklep 3 bar;expansievat 7 l. Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie. Maximale bedrijfsdruk: 16 bar. Temperatuurbereik aanpassing: 25–75 °C. Bereik werkingstemperatuur primaire inlaat: 2–90 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: -. Diepte: 245 mm. Hoogte: 630 mm. Breedte: 490 mm. Maximale onmiddellijke productie van SWW: 24 l/min. △p max.: 6 bar.
SCIP code
3dd098d7-a6da-456b-9b18-c3ff655032b4
|
|||
