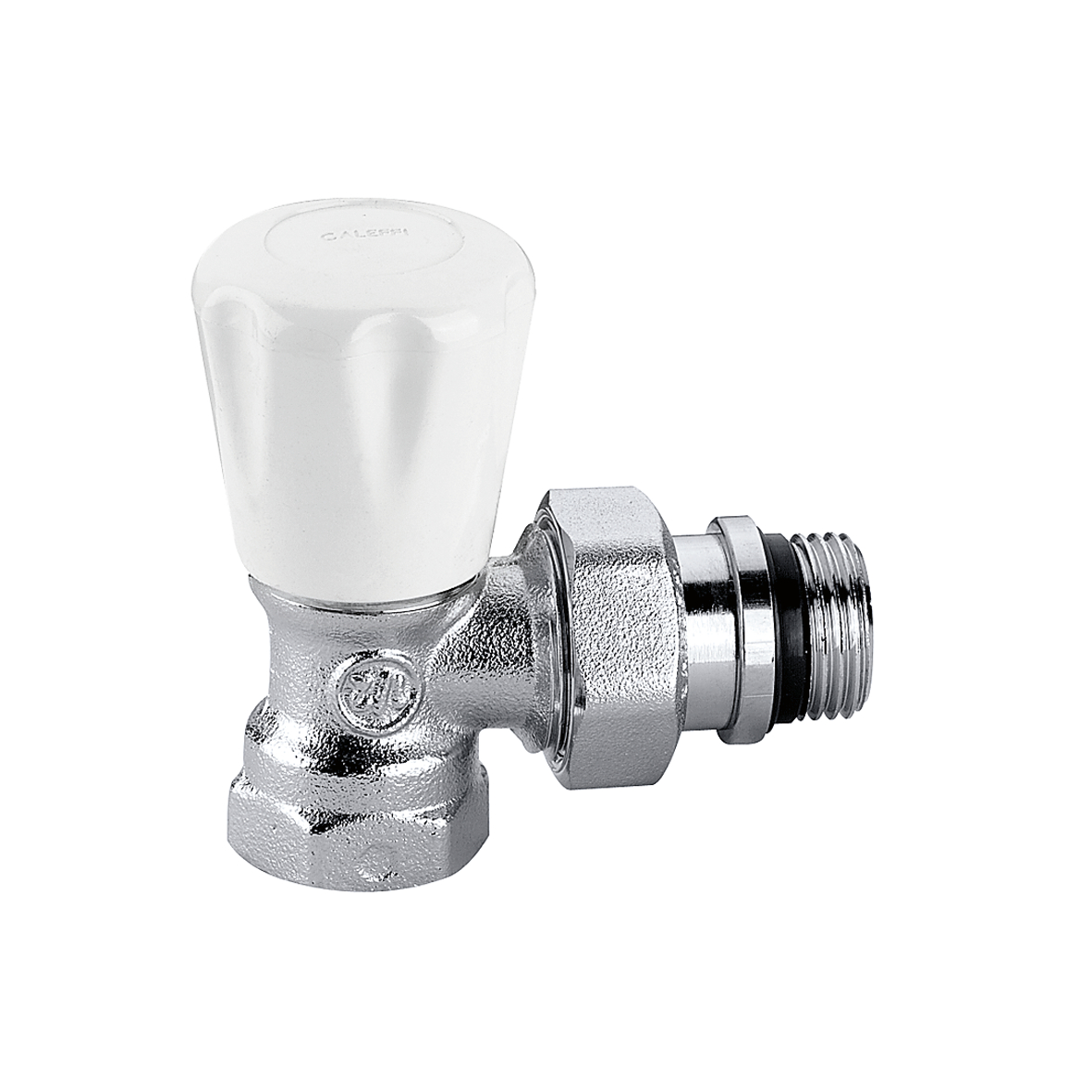

Valvola manuale per radiatori. Versione a squadra.
Descrizione
Valvola manuale per radiatori. Versione a squadra.
Per tubo in ferro.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Finitura:
cromata
Materiale:
ottone
pdf
Disegni e specifiche
| Codice | Attacco tubazione | Attacco radiatore | Nota |
|---|---|---|---|
| 411302 | G 3/8" (ISO 228-1) F ingresso, attacco a squadra |
G 3/8" A (ISO 228-1) M uscita, attacco a squadra |
- |
|
Kv
2,42 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola manuale per radiatori. Versione a squadra.
Per tubo in ferro.
attacco tubazione: G 3/8" (ISO 228-1) F, ingresso, attacco a squadra. attacco radiatore: G 3/8" A (ISO 228-1) M, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 2,42 m³/h. Materiale: ottone.
|
|||
| 411402 | G 1/2" (ISO 228-1) F ingresso, attacco a squadra |
G 1/2" A (ISO 228-1) M uscita, attacco a squadra |
- |
|
Kv
3,99 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola manuale per radiatori. Versione a squadra.
Per tubo in ferro.
attacco tubazione: G 1/2" (ISO 228-1) F, ingresso, attacco a squadra. attacco radiatore: G 1/2" A (ISO 228-1) M, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 3,99 m³/h. Materiale: ottone.
|
|||
| 401500 | G 3/4" (ISO 228-1) F ingresso, attacco a squadra |
G 3/4" A (ISO 228-1) M uscita, attacco a squadra |
Valvola termostatizzabile, senza tenuta gomma |
|
Kv
3,36 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola manuale per radiatori. Versione a squadra.
Per tubo in ferro.
attacco tubazione: G 3/4" (ISO 228-1) F, ingresso, attacco a squadra. attacco radiatore: G 3/4" A (ISO 228-1) M, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 3,36 m³/h. Materiale: ottone.
|
|||
| 401603 | G 1" (ISO 228-1) F ingresso, attacco a squadra |
G 1" A (ISO 228-1) M uscita, attacco a squadra |
Valvola termostatizzabile, senza tenuta gomma |
|
Kv
4,47 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola manuale per radiatori. Versione a squadra.
Per tubo in ferro.
attacco tubazione: G 1" (ISO 228-1) F, ingresso, attacco a squadra. attacco radiatore: G 1" A (ISO 228-1) M, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 4,47 m³/h. Materiale: ottone.
|
|||
