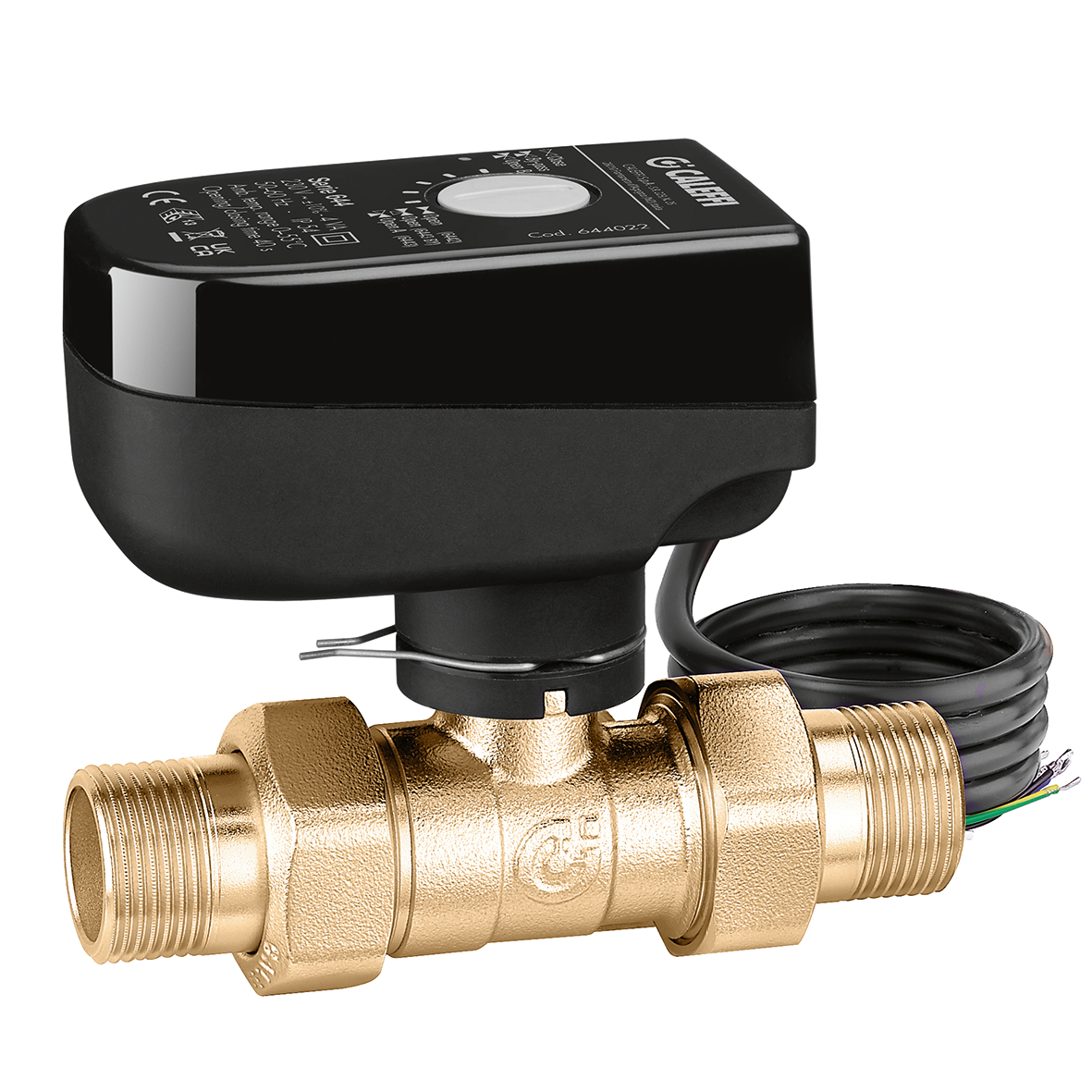

Valvola a sfera a due vie, motorizzata.
Descrizione
Valvola a sfera a due vie, motorizzata.
Completa di servomotore con comando a 3 punti.
Con microinterruttore ausiliario.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
-5–110 °C
Campo di temperatura ambiente di lavoro:
0–55 °C
Grado di protezione:
IP 40 (in posizione orizzontale), IP 44 (in posizione verticale)
Lunghezza cavo di alimentazione:
1 m
Portata contatto microausiliario (230 V):
0,8 A
Tempo di manovra:
10 s (rotazione 90°)
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Alimentazione | Kv |
|---|---|---|---|
| 644246 | G 1/2" A (ISO 228-1) M |
230 V AC | 11,1 m³/h |
|
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata. Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti.
Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 40 (in posizione orizzontale), IP 44 (in posizione verticale). Lunghezza cavo di alimentazione: 1 m. Portata contatto microausiliario (230 V): 0,8 A. Kv: 11,1 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
5234c722-6cb2-45d1-b713-bf9fb6126475
|
|||
| 644256 | G 3/4" A (ISO 228-1) M |
230 V AC | 11,1 m³/h |
|
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata. Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti.
Attacco: G 3/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 40 (in posizione orizzontale), IP 44 (in posizione verticale). Lunghezza cavo di alimentazione: 1 m. Portata contatto microausiliario (230 V): 0,8 A. Kv: 11,1 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
e8e6843e-3d56-444f-b7ea-9d289c7f430c
|
|||
| 644248 | G 1/2" A (ISO 228-1) M |
24 V AC | 11,1 m³/h |
|
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata. Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti.
Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 40 (in posizione orizzontale), IP 44 (in posizione verticale). Lunghezza cavo di alimentazione: 1 m. Portata contatto microausiliario (230 V): 0,8 A. Kv: 11,1 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
fdc08c4c-09bf-421b-b6e5-36290d5328a0
|
|||
| 644258 | G 3/4" A (ISO 228-1) M |
24 V AC | 11,1 m³/h |
|
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata. Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti.
Attacco: G 3/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 44 (in posizione verticale), IP 40 (in posizione orizzontale). Lunghezza cavo di alimentazione: 1 m. Portata contatto microausiliario (230 V): 0,8 A. Kv: 11,1 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
637bc090-dc09-4a91-b522-f0caa364881f
|
|||
