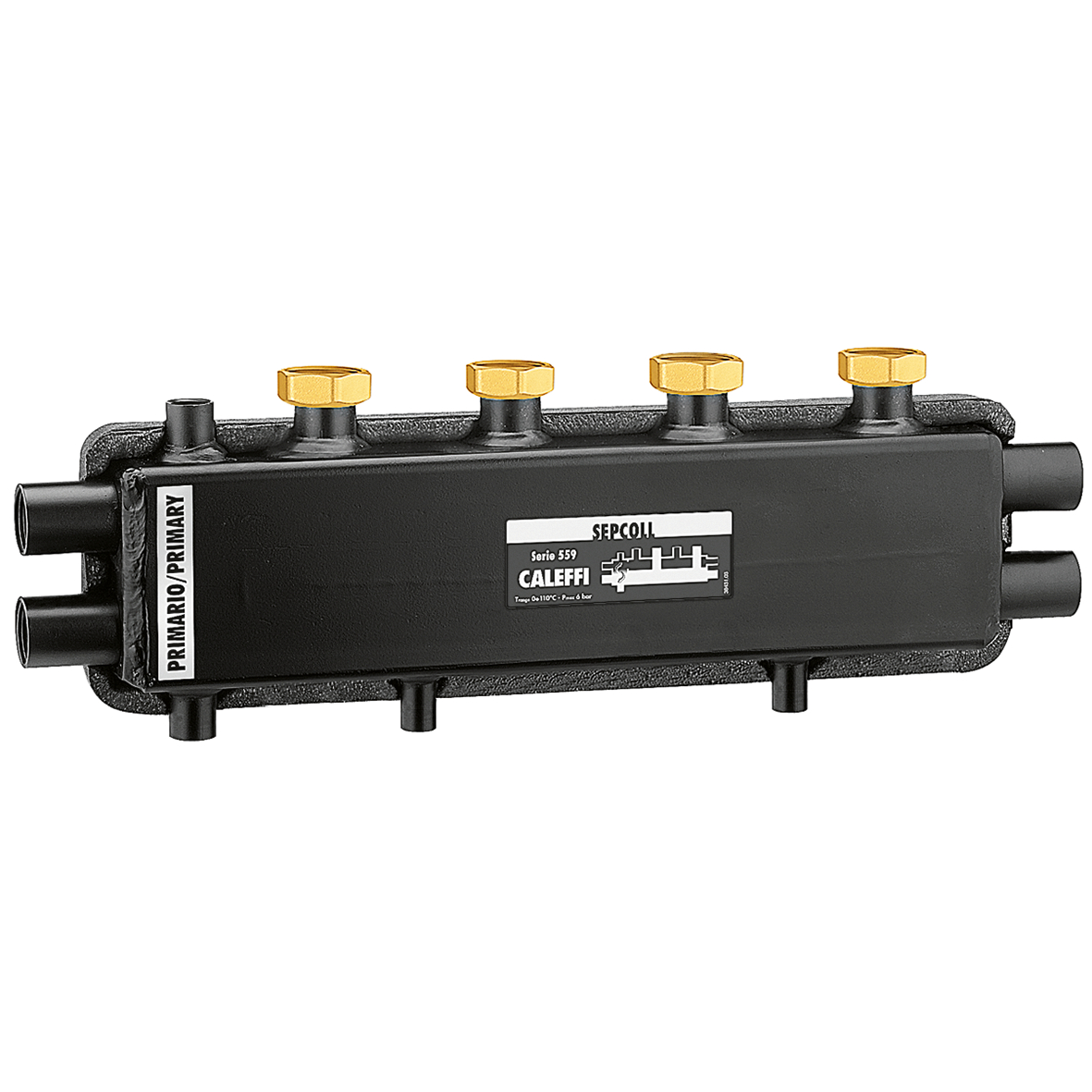

SEPCOLL, Separatore idraulico-collettore per impianti di riscaldamento e condizionamento. 2+1 derivazioni.
Descrizione
Separatore idraulico-collettore per impianti di riscaldamento e condizionamento.
2+1 derivazioni.
Completo di staffe di fissaggio.
Con coibentazione.
Dati tecnici
Campo di temperatura del fluido:
0–110 °C
PN (Pressione nominale):
PN 6
Materiale:
acciaio
pdf
Disegni e specifiche
| Codice | Attacco principale | Attacco derivazione | Attacco derivazione |
|---|---|---|---|
| 559221 | G 1" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F 2 derivazioni, calotta mobile |
G 1" (ISO 228-1) F 1 derivazione |
|
Interasse principale
125 mm
|
|||
|
Modelli 3D
Capitolato
Separatore idraulico-collettore per impianti di riscaldamento e condizionamento.
2+1 derivazioni.
Con coibentazione.
Completo di staffe di fissaggio. attacco principale: G 1" (ISO 228-1) F. attacco derivazione: G 1 1/2" (ISO 228-1) F, 2 derivazioni, calotta mobile. attacco derivazione: G 1" (ISO 228-1) F, 1 derivazione. Campo di temperatura del fluido: 0–110 °C. Interasse principale: 125 mm. PN (Pressione nominale): PN 6. Materiale: acciaio.
|
|||
