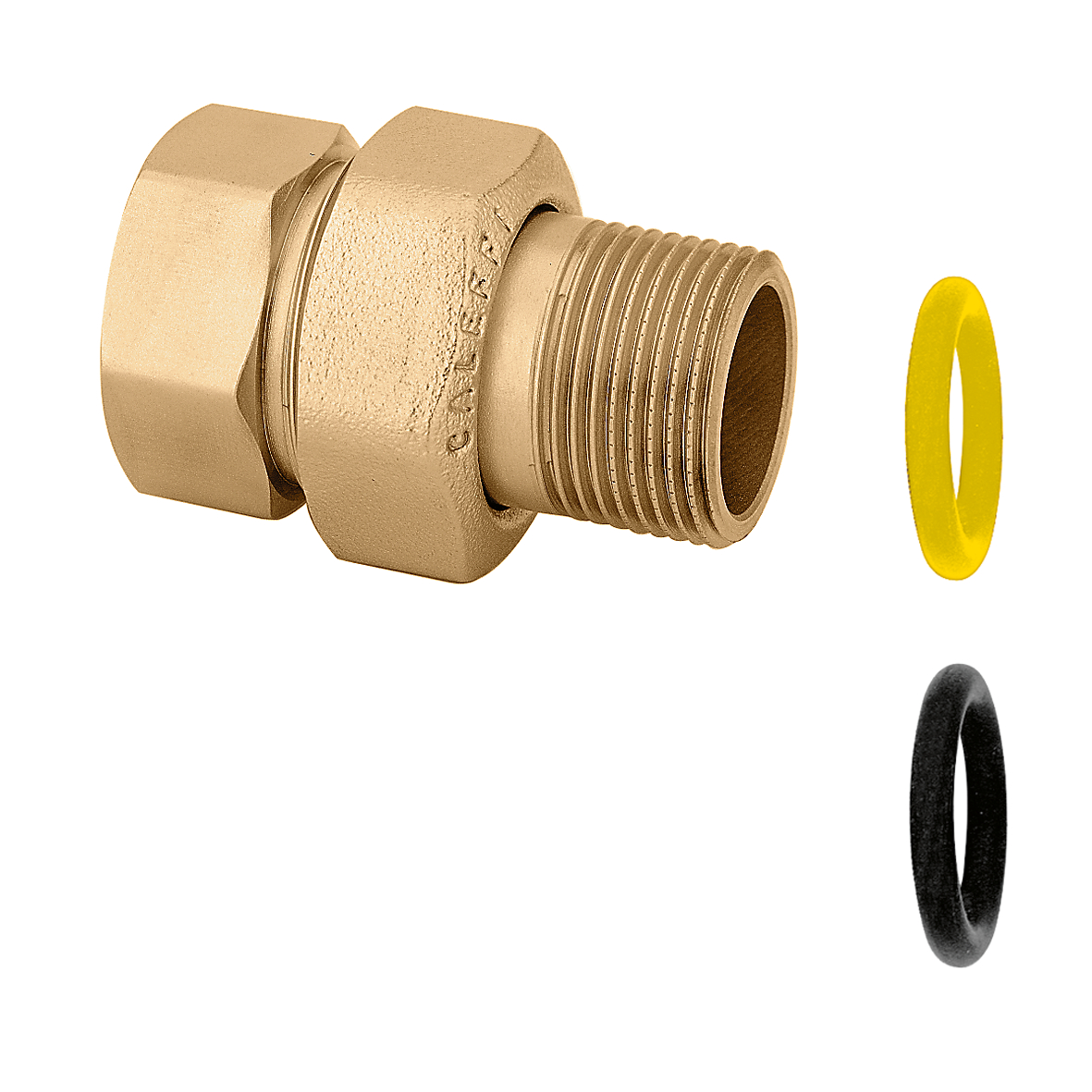

Raccordo a tre pezzi.
Descrizione
Raccordo a tre pezzi.
Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Dati tecnici
Pressione massima di esercizio:
16 bar
Campo di temperatura del fluido:
-25–120 °C
pdf
Disegni e specifiche
| Codice | Attacco 1 | Attacco 2 | |
|---|---|---|---|
| 588030 | G 3/8" (ISO 228-1) F |
G 3/8" A (ISO 228-1) M bocchettone |
|
|
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 3/8" (ISO 228-1) F. Attacco 2: G 3/8" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
2a0f5d54-d8ee-4cdc-b182-76d7e1ae499e
|
|||
| 588040 | G 1/2" (ISO 228-1) F bocchettone |
R 1/2" (EN 10226-1) M |
|
|
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 1/2" (ISO 228-1) F, bocchettone. Attacco 2: R 1/2" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
9fceb0e1-0fe0-42f6-ac96-3b50a817aca3
|
|||
| 588050 | G 3/4" (ISO 228-1) F |
R 3/4" (EN 10226-1) M bocchettone |
|
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 3/4" (ISO 228-1) F. Attacco 2: R 3/4" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
24bf26ad-316e-4049-998f-57e16d0b624c
|
|||
| 588060 | G 1" (ISO 228-1) F |
R 1" (EN 10226-1) M bocchettone |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 1" (ISO 228-1) F. Attacco 2: R 1" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
bb97359d-ee5a-4378-959b-c83e8530bd0d
|
|||
| 588070 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M bocchettone |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 1 1/4" (ISO 228-1) F. Attacco 2: G 1 1/4" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
272d4277-3af2-433f-9569-c782fa0509f7
|
|||
| 588080 | G 1 1/2" (ISO 228-1) F |
G 1 1/2" A (ISO 228-1) M bocchettone |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 1 1/2" (ISO 228-1) F. Attacco 2: G 1 1/2" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
a36f80e4-b2c4-443c-8446-913dee7a7569
|
|||
| 588090 | G 2" (ISO 228-1) F |
G 2" A (ISO 228-1) M bocchettone |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo a tre pezzi. Per impianti a gas e idrocarburi fluidi: O-Ring giallo conforme a norma EN 549.
Campo di temperatura: -20–100 °C
Per impianti idraulici e sanitari: O-Ring nero conforme a norma EN 681.1.
Attacco 1: G 2" (ISO 228-1) F. Attacco 2: G 2" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
caa6289f-6d97-45dd-bcd6-71ace0e3d97a
|
|||
bim
igs
stp
