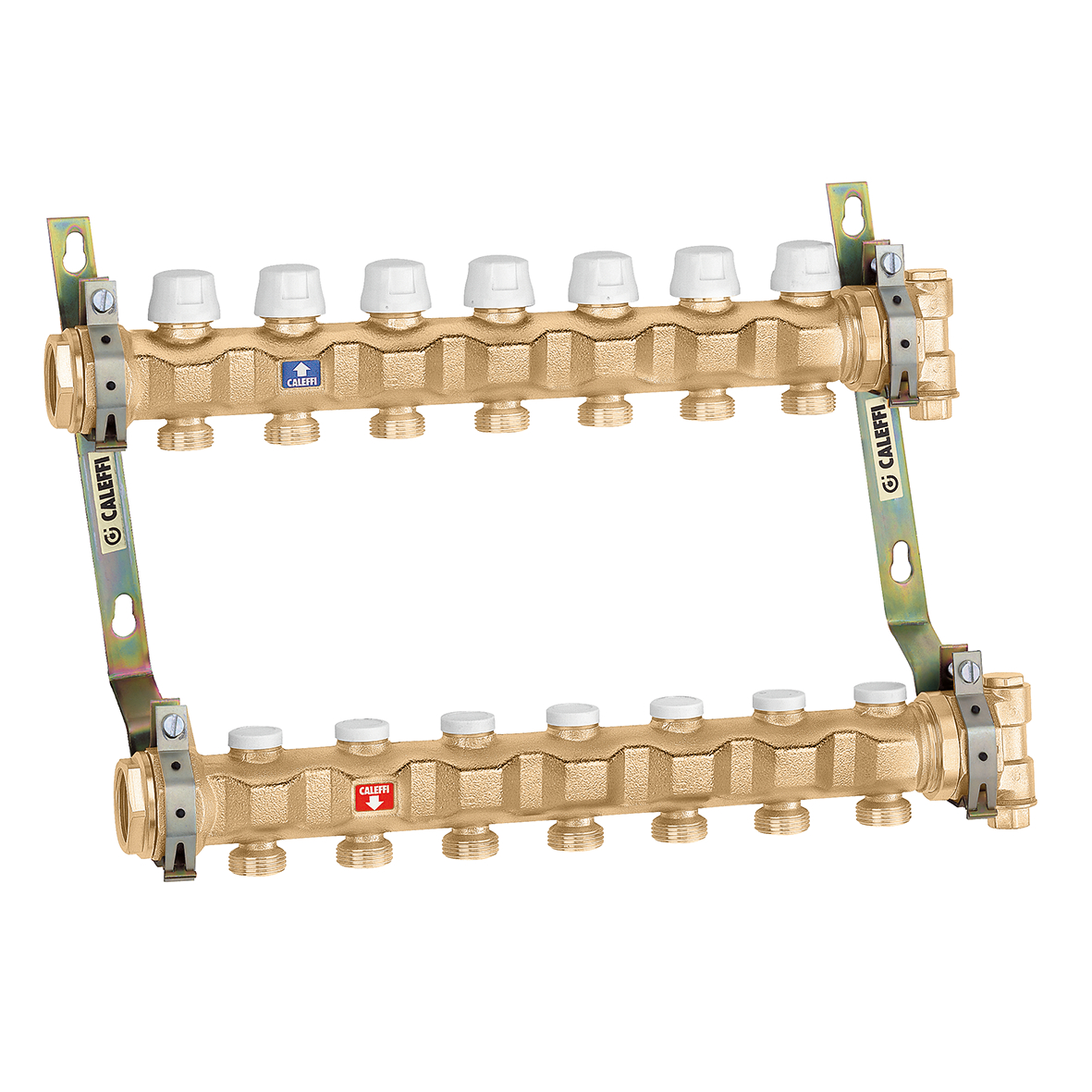

Collettore premontato.
Descrizione
Collettore premontato.
Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Interasse derivazioni:
50 mm
pdf
Disegni e specifiche
| Codice | Attacco | Attacco derivazione | |
|---|---|---|---|
| 6637C5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 3 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 3 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
0e619037-b715-4b57-b17c-66e145c4da12
|
|||
| 6637D5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 4 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 4 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
c3862740-b9a8-4b15-9d54-f760abe4e4c7
|
|||
| 6637E5 | G 1/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F 5 derivazioni |
|
|
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" (ISO 228-1) F, 5 derivazioni, Attacco per raccorderia Caleffi.
Codice SCIP-Dichiarazione REACH in “Scarica"
ed8e88ab-2e9f-4479-83b6-709346fdb40a
|
|||
| 6637F5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 6 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 6 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
0a52d511-c035-482a-ab33-a3b7027e1254
|
|||
| 6637G5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 7 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 7 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
399f5ec7-08d6-43d0-95cb-506a8b211129
|
|||
| 6637H5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 8 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 8 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
6fba3b9c-afd2-477a-85d1-8a1ac8b0fcbd
|
|||
| 6637I5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 9 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 9 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
18ee6ca1-509f-4523-94fb-3eca189a7aeb
|
|||
| 6637L5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 10 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 10 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
b23196fd-df24-478d-a8df-b9ec48b482d8
|
|||
| 6637M5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 11 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 11 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
c60c7e2e-68b6-4ec1-9c70-e9d53fa5d2fd
|
|||
| 6637N5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 12 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 12 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
ec1df069-bdc7-4154-9988-1d4895e92567
|
|||
| 6637O5 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 13 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore premontato. Completo di:
- 1 collettore di ritorno completo di valvole di intercettazione predisposte per comando elettrotermico;
- 1 collettore di mandata completo di detentori di preregolazione portata;
- 2 zanche cod. 658100;
- 2 riduzioni 1 1/4" M x 1" F cod. 364276;
- 2 gruppi di testa composti da raccordi a doppio attacco radiale e tappi.
Attacco: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 13 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
9e299686-f7fa-4b0b-80d3-c1e2234bb83f
|
|||
