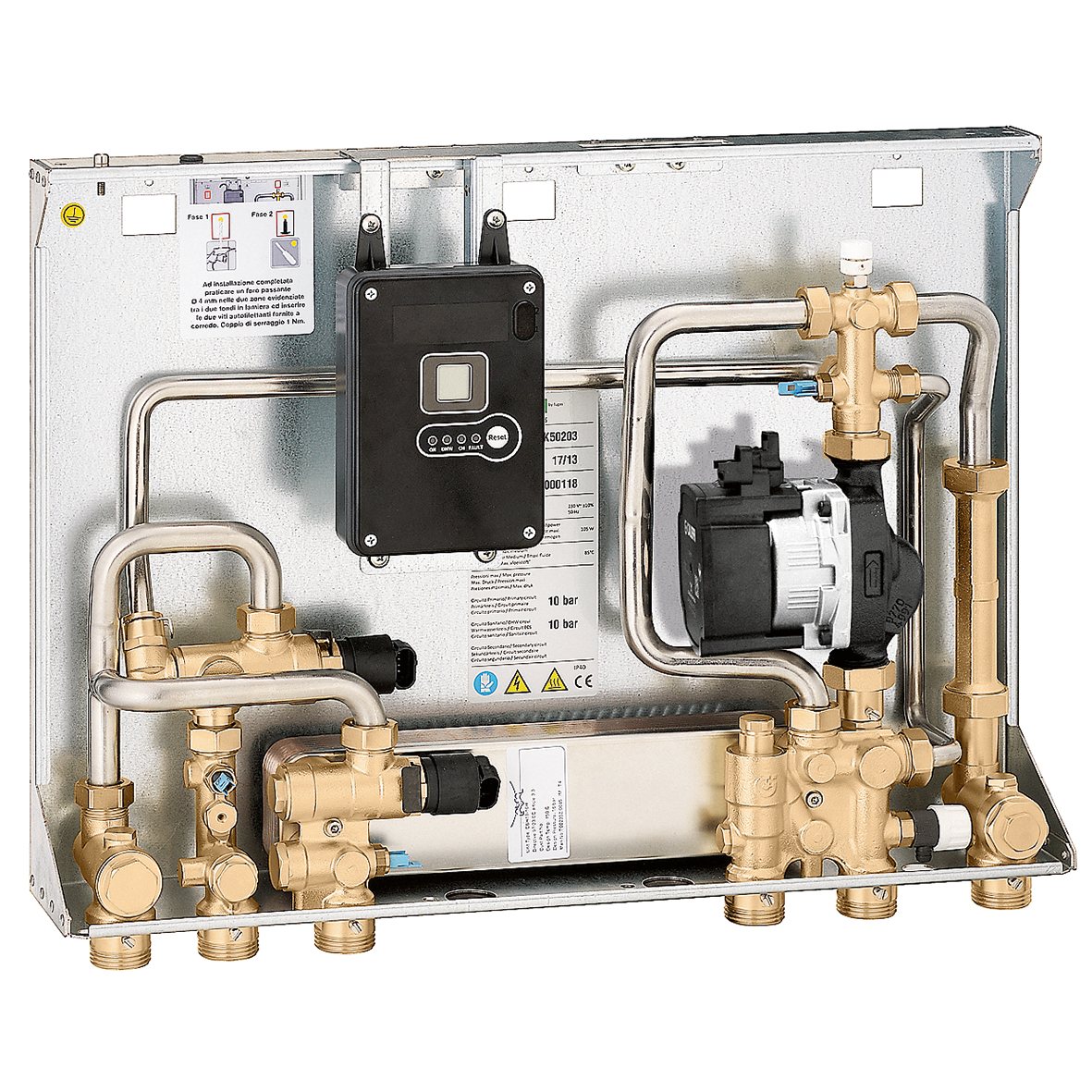

Elektronikus süllyesztett HIE közepes hőmérsékletű fűtési rendszerhez.
Termékleírás
Elektronikus süllyesztett HIE közepes hőmérsékletű fűtési rendszerhez.
Műszaki adatok
Maximális működési nyomás:
10 bar
Beállítási hőmérséklet tartomány:
45–75 °C
Elsődleges bemeneti működési hőmérséklet tartomány:
2–85 °C
Tápellátás:
230 V (AC)
Áramfogyasztás:
80 W
Mélység:
110 mm
Magasság:
410 mm
Szélesség:
570 mm
Maximális azonnali HMV termelés:
18 l/min, -
△p max:
0,9 bar
Note
A SATK50193HE, SATK50293HE és SATK50393 kódú modulok a 794950 doboz kód nélkül telepíthetők, mivel rendelkeznek egy speciális reteszelő sablonnal. Elzárószelepek kellenek minden időszakos vagy nem időszakos karbantartási művelethez, valamint általában a rendszer biztonságához. Az F00001495 termékkód használható; ez 6 x 3/4"-os M-1"F golyóscsapot foglal magában záróanyás csatlakozással és megfelelő tömítésekkel.
Tanúsítványok
pdf
Rajzok és specifikációk
| Termékkód | Megjegyzés | Nominális hőcserélő kapacitás | |
|---|---|---|---|
| SATK50203HE | 40 kW | $$ data missing $$ | |
|
2D rajzok
dwg
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
dxf
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
3D modellek
igs
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
stp
Ennek a fájlnak a megosztása
Ennek a fájlnak a letöltése
Tender szövege
Elektronikus süllyesztett HIE közepes hőmérsékletű fűtési rendszerhez.
Maximális működési nyomás: 10 bar. Beállítási hőmérséklet tartomány: 45–75 °C. Elsődleges bemeneti működési hőmérséklet tartomány: 2–85 °C. Tápellátás: 230 V (AC). Áramfogyasztás: 80 W. Nominális hőcserélő kapacitás: 40 kW. Mélység: 110 mm. Magasság: 410 mm. Szélesség: 570 mm. Maximális azonnali HMV termelés: 18 l/min. △p max: 0,9 bar.
|
|||
| SATK50293HE | Falra szerelhető, doboz nélkül | - | |
|
3D modellek
Tender szövege
Elektronikus süllyesztett HIE közepes hőmérsékletű fűtési rendszerhez.
Maximális működési nyomás: 10 bar. Beállítási hőmérséklet tartomány: 45–75 °C. Elsődleges bemeneti működési hőmérséklet tartomány: 2–85 °C. Tápellátás: 230 V (AC). Áramfogyasztás: 80 W. Nominális hőcserélő kapacitás: -. Mélység: 110 mm. Magasság: 410 mm. Szélesség: 570 mm. Maximális azonnali HMV termelés: -. △p max: 0,9 bar.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
