Sorozat 182

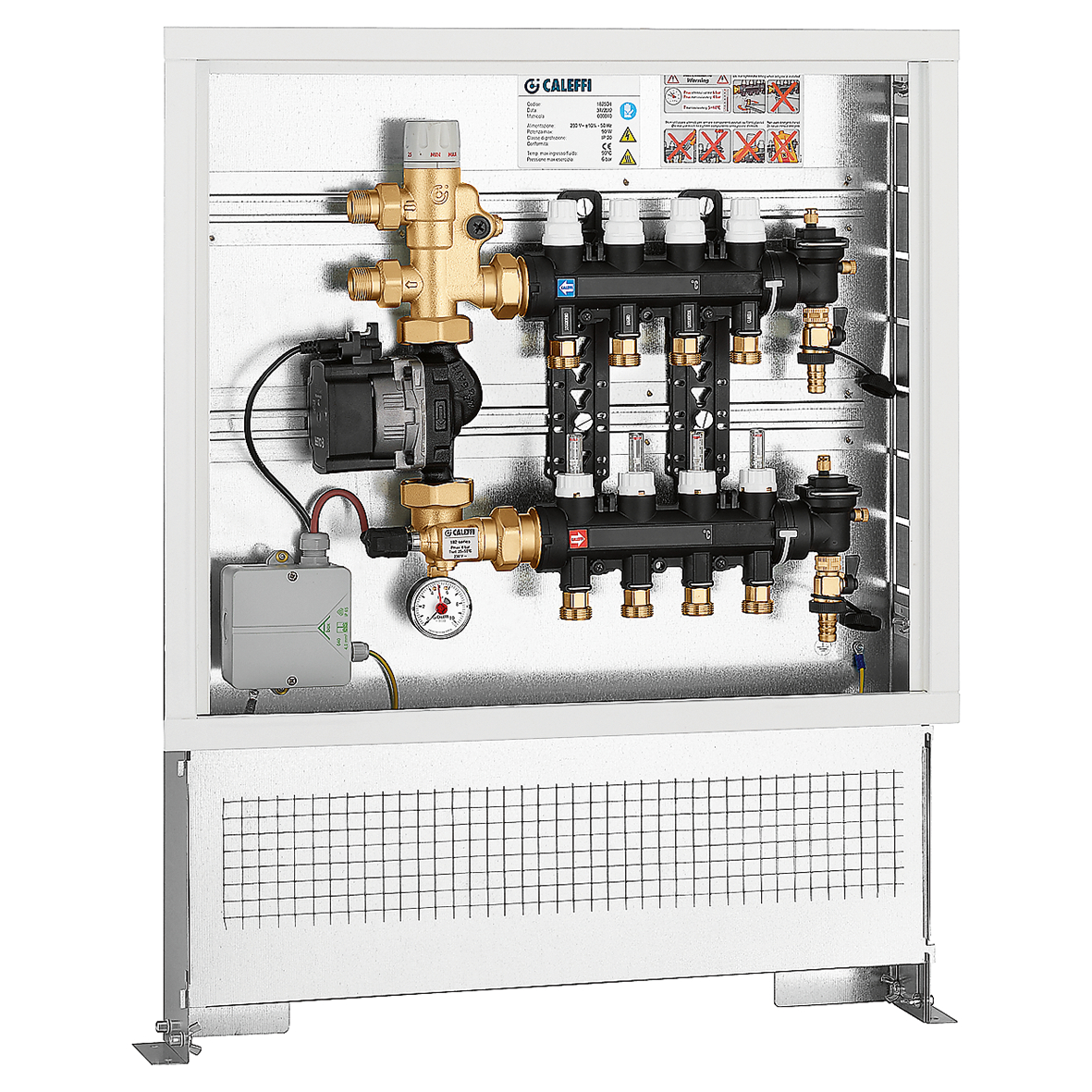

Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban.

Ugrás
Nagy felbontás letöltése

Termékleírás

Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban.
A következőket tartalmazza:

  • alapjel termosztatikus szabályozó egység;- kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel;- biztonsági termosztát;- nagy hatékonyságú UPM3S Auto 25-60 szivattyú;- ellenőrző fali doboz, padlótartókkal.

Műszaki adatok

Maximális működési nyomás: 6 bar
Beállítási hőmérséklet tartomány: 25–55 °C
Tápellátás: 230 V (AC)

Tanúsítványok

CE

Rajzok és specifikációk

Termékkód Csatlakozások Kimeneti csatlakozás Szélesség
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 3 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 600.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 4 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 600.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 5 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 600.
2D rajzok
Letöltés
Letöltés
3D modellek
Letöltés
Letöltés
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 6 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 800.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 7 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 800.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 8 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 800.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 9 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 800.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 10 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 1000.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 11 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 1000.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 12 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 1200.
3D modellek
Tender szövege
Alapjel-szabályozó egység előre összeszerelve ellenőrző fali dobozban. A következőket tartalmazza:alapjel termosztatikus szabályozó egység; - kompozit elosztó csőcsonk beépített áramlásmérőkkel és elzárószelepekkel; - biztonsági termosztát; - nagy hatékonyságú UPM3S Auto 25-60 szivattyú; - ellenőrző fali doboz, padlótartókkal. csatlakozások: G 3/4" A (ISO 228-1) M, Caleffi szerelvényekhez való csatlakozás. kimeneti csatlakozás: G 3/4" A (ISO 228-1) M, 13 kimenet. Maximális működési nyomás: 6 bar. Beállítási hőmérséklet tartomány: 25–55 °C. Tápellátás: 230 V (AC). Szélesség: 1200.
