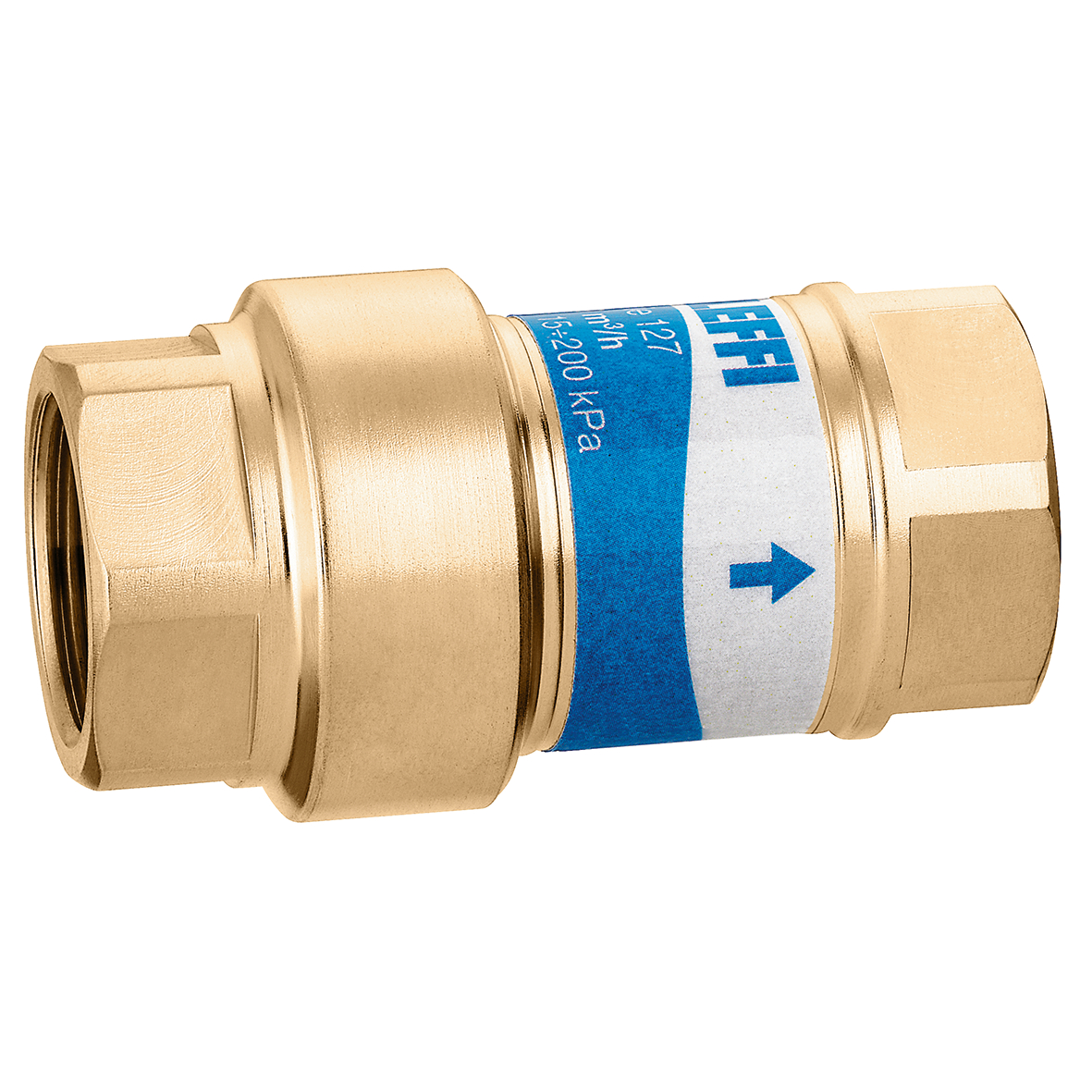

AUTOFLOW®, Stabilisateur automatique de débit compact.
Produit : Description
Stabilisateur automatique de débit compact.
PATENT
Données techniques
Pression maximum d'exercice:
16 bar
Plage de température du fluide:
0–100 °C
Pourcentage maximum de glycol:
50 %
Moyenne:
eau, solutions glycolées
Matériel:
laiton
Certifications
pdf
Dessins et spécifications
| Code article | Raccord | Note | |
|---|---|---|---|
| 127141*** | G 1/2" (ISO 228-1) F |
0,02; 0,04; 0,06; 0,085; 0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 1/2" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: eau. Matériel: laiton.
|
|||
| 127151*** | G 3/4" (ISO 228-1) F |
0,02; 0,04; 0,06; 0,085; 0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 3/4" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: eau, solutions glycolées. Matériel: laiton.
|
|||
| 127161*** | G 1" (ISO 228-1) F |
0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 4,75; 5,0 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 1" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: eau, solutions glycolées. Matériel: laiton.
|
|||
| 127171*** | G 1 1/4" (ISO 228-1) F |
0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 4,75; 5,0 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 1 1/4" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: eau. Matériel: laiton.
|
|||
| 127181*** | G 1 1/2" (ISO 228-1) F |
4,5; 4,75; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 1 1/2" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: solutions glycolées. Matériel: laiton.
|
|||
| 127191*** | G 2" (ISO 228-1) F |
4,5; 4,75; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Stabilisateur automatique de débit compact. Raccord: G 2" (ISO 228-1) F. Pression maximum d'exercice: 16 bar. Plage de température du fluide: 0–100 °C. Pourcentage maximum de glycol: 50 %. Moyenne: eau, solutions glycolées. Matériel: laiton.
|
|||
