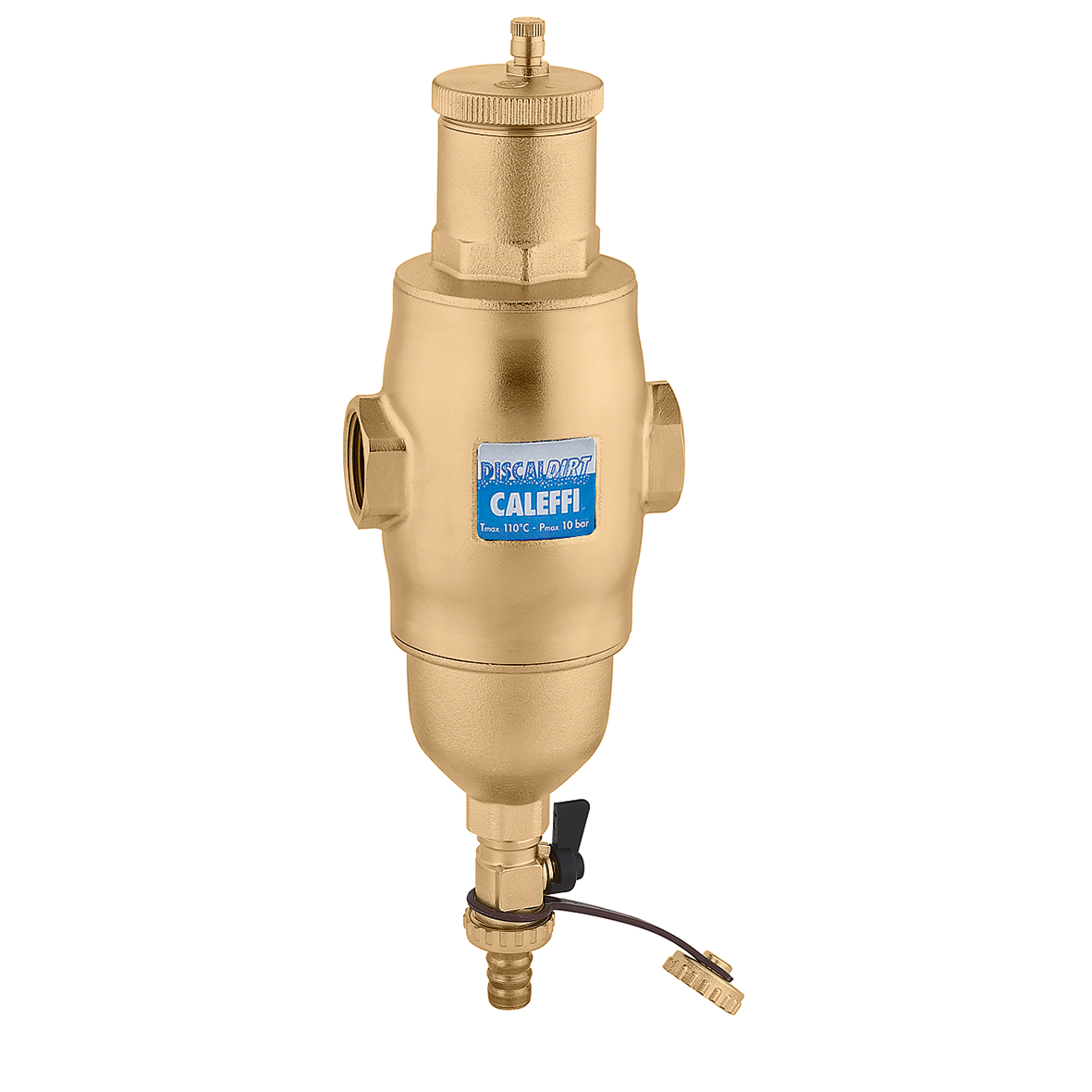

Séries 546

DISCALDIRT®, Séparateur d’air-pot de décantation.

Aller à
Télécharger en haute résolution

Produit : Description

Séparateur d’air-pot de décantation.
Robinet de vidange avec tétine.
Filtration des particules jusqu’à 5 µm.

Données techniques

Pression maximum d'exercice: 10 bar
Pression minimum d'évacuation d'air: 10 bar
Plage de température du fluide: 0–110 °C
Matériel: laiton

Dessins et spécifications

Code article Raccord
Modèles 3D
Texte de présentation
Séparateur d’air-pot de décantation. Robinet de vidange avec tétine. Filtration des particules jusqu’à 5 µm. Raccord: G 3/4" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Pression minimum d'évacuation d'air: 10 bar. Plage de température du fluide: 0–110 °C. Matériel: laiton.
Modèles 3D
Texte de présentation
Séparateur d’air-pot de décantation. Robinet de vidange avec tétine. Filtration des particules jusqu’à 5 µm. Raccord: G 1" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Pression minimum d'évacuation d'air: 10 bar. Plage de température du fluide: 0–110 °C. Matériel: laiton.
Modèles 3D
Texte de présentation
Séparateur d’air-pot de décantation. Robinet de vidange avec tétine. Filtration des particules jusqu’à 5 µm. Raccord: G 1 1/4" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Pression minimum d'évacuation d'air: 10 bar. Plage de température du fluide: 0–110 °C. Matériel: laiton.
