Séries 455

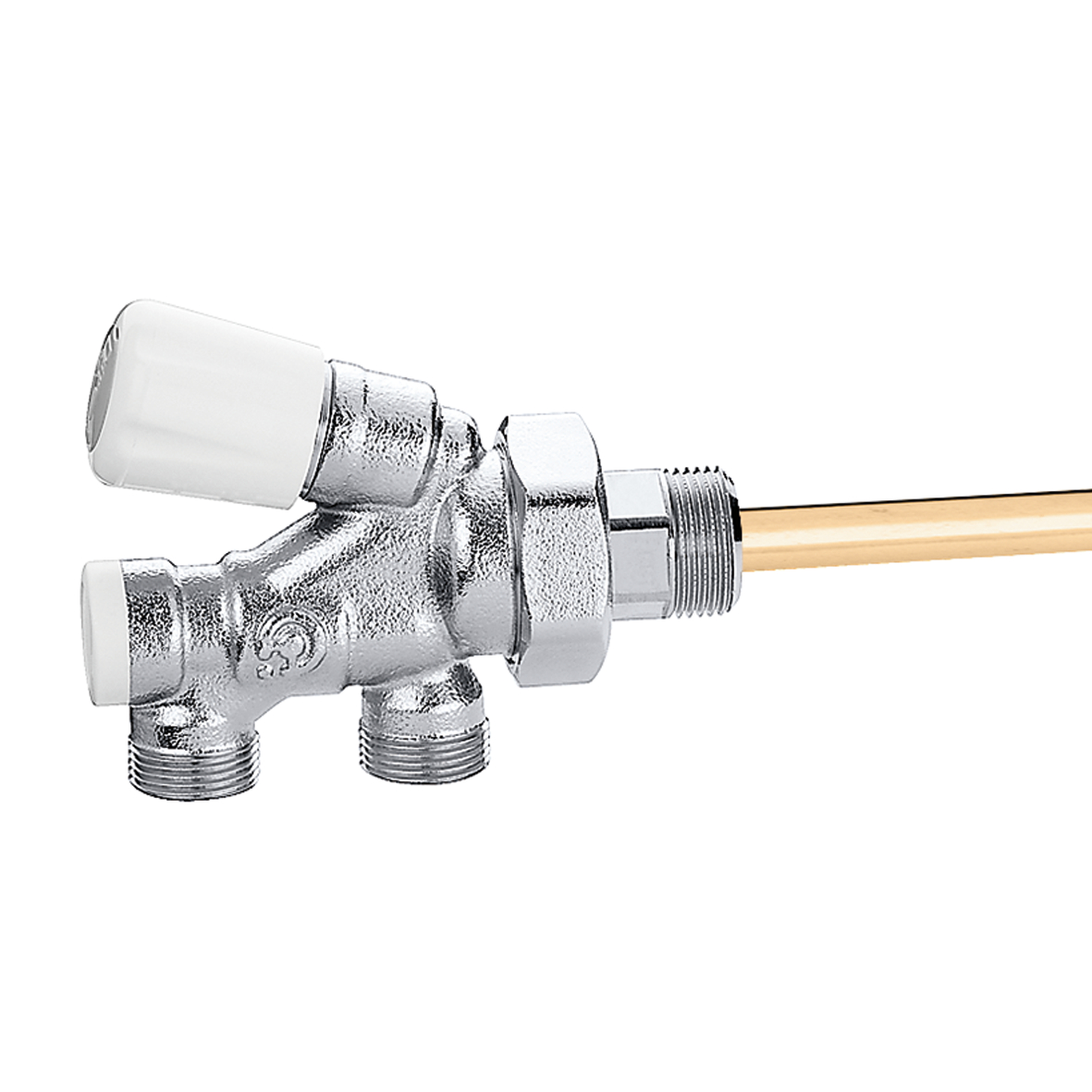

Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques.

Aller à
Télécharger en haute résolution

Produit : Description

Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques.
Pour les tuyaux en cuivre, en plastique simple et multicouche. Pour installations monotube.Transformable pour installations bitube.

Données techniques

Pression maximum d'exercice: 10 bar
Plage de température du fluide: 5–100 °C
Entraxe principal: 40 mm
Finition: chromée
Longueur sonde: 30 cm
Matériel: laiton

Note

Pour tubes cuivre, plastique simple et multicouches.

Dessins et spécifications

Code article Raccord radiateur Raccord tuyauterie Kv monotube
Kv bi-tube
1,10 m³/h
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour les tuyaux en cuivre, en plastique simple et multicouche. Pour installations monotube. Transformable pour installations bitube. Raccord radiateur: G 1/2" A (ISO 228-1) M, entrée. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 40 mm. Finition: chromée. Longueur sonde: 30 cm. Kv monotube: 2,0 m³/h. Kv bi-tube: 1,10 m³/h. Matériel: laiton.
SCIP code
07b76d60-4304-4f77-9548-7d053cb5474f
Kv bi-tube
1,10 m³/h
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour les tuyaux en cuivre, en plastique simple et multicouche. Pour installations monotube. Transformable pour installations bitube. Raccord radiateur: G 3/4" A (ISO 228-1) M, entrée. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 40 mm. Finition: chromée. Longueur sonde: 30 cm. Kv monotube: 2,0 m³/h. Kv bi-tube: 1,10 m³/h. Matériel: laiton.
SCIP code
ac7c8bed-0f16-46a7-9329-71d5e89cbe12
Kv bi-tube
1,10 m³/h
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour les tuyaux en cuivre, en plastique simple et multicouche. Pour installations monotube. Transformable pour installations bitube. Raccord radiateur: G 1" A (ISO 228-1) M, entrée, droit. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 40 mm. Finition: chromée. Longueur sonde: 30 cm. Kv monotube: 2,0 m³/h. Kv bi-tube: 1,10 m³/h. Matériel: laiton.
SCIP code
b473e98a-51c8-4535-8964-76747c23306e
Kv bi-tube
1,10 m³/h
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour les tuyaux en cuivre, en plastique simple et multicouche. Pour installations monotube. Transformable pour installations bitube. Raccord radiateur: G 1" A (ISO 228-1) M, entrée, gauche. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 40 mm. Finition: chromée. Longueur sonde: 30 cm. Kv monotube: 2,0 m³/h. Kv bi-tube: 1,10 m³/h. Matériel: laiton.
SCIP code
917e56df-ad66-4c5f-88ee-ead7c7af0b67
