Collecteur de distribution prémonté.
Produit : Description

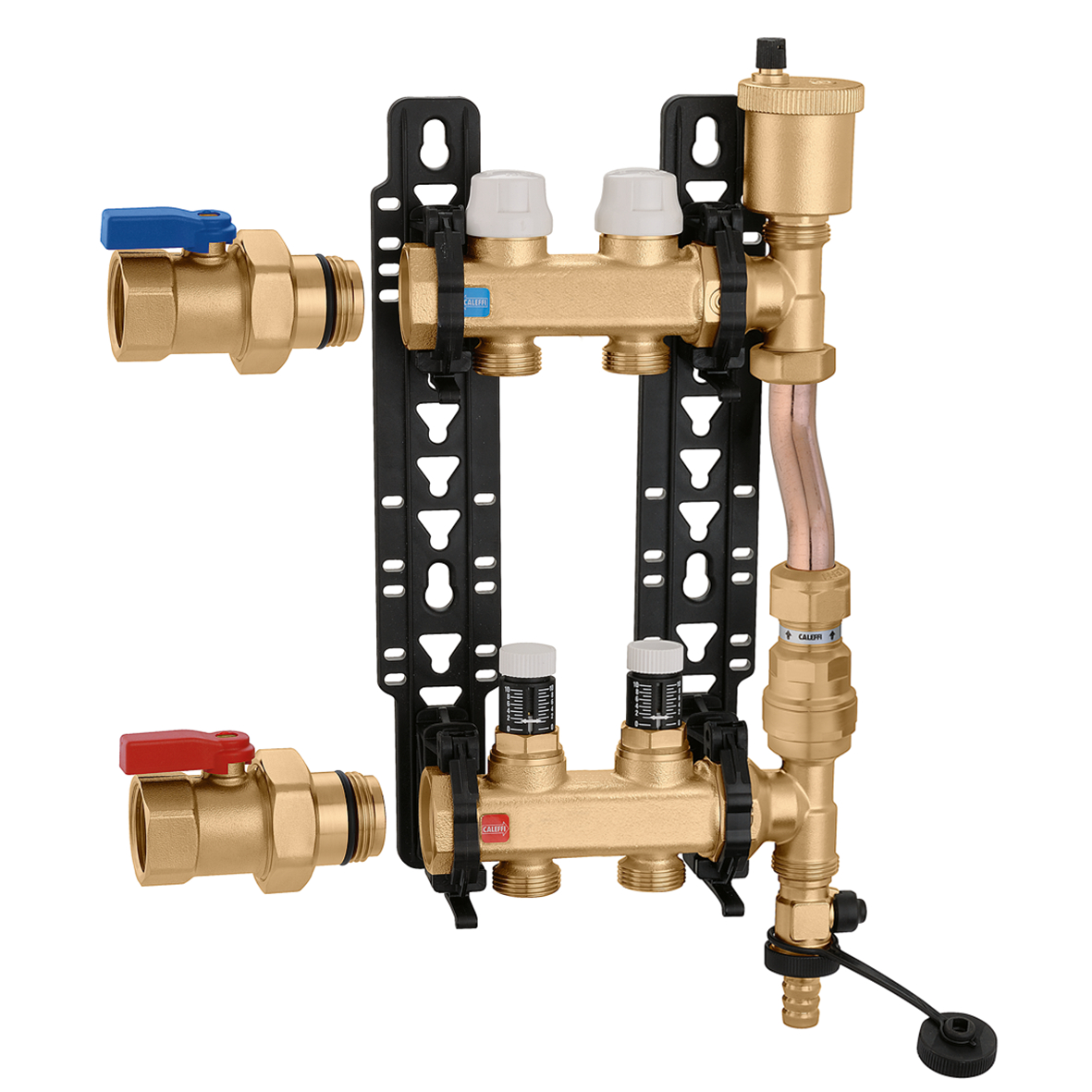

Collecteur de distribution prémonté.
Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
Données techniques
Pression maximum d'exercice:
10 bar
Plage de température du fluide:
5–80 °C
Entraxe dérivations:
50 mm
Télécharger
Dessins et spécifications
Code article | Raccord | Raccord dérivation | |
---|---|---|---|
6626B7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 2 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 2 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626C7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 3 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 3 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626D7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 4 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 4 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626F7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 6 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 6 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626G7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 7 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 7 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626H7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 8 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 8 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626I7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 9 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 9 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626L7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 10 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 10 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626M7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 11 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 11 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
|||
6626N7 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 12 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur de distribution prémonté. Comprenant:
- collecteur de retour avec vanne d'arrêt incorporée, prévu pour têtes électrothermiques;
- collecteur de départ avec vannes micrométriques de pré-réglage;
- ensemble de terminaison avec purgeur d’air automatique, robinet de remplissage/vidange et kit de by-pass taré sur 25 kPa;
- paire de vannes d'arrêt;
- étriers de support en polymère avec entraxe réglable pour coffret série 659 ou directement au mur.
raccord: G 1" (ISO 228-1) F, raccord. raccord dérivation: G 3/4" A (ISO 228-1) M, 12 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–80 °C. Entraxe dérivations: 50 mm.
|
