Collecteur simple, composable.
Produit : Description
Collecteur simple, composable.
Dérivations mâle
Données techniques
Pression maximum d'exercice:
10 bar
Plage de température du fluide:
10–110 °C
Entraxe dérivations:
50 mm
Télécharger
pdf
Dessins et spécifications
| Code article | Raccord IN | Raccord OUT | Raccord dérivation |
|---|---|---|---|
| 350522 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M 2 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur simple, composable. Dérivations mâle Raccord IN: G 3/4" (ISO 228-1) F, raccord. Raccord OUT: G 3/4" A (ISO 228-1) M. Raccord dérivation: G 1/2" A (ISO 228-1) M, 2 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 10–110 °C. Entraxe dérivations: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 350532 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M 3 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur simple, composable. Dérivations mâle Raccord IN: G 3/4" (ISO 228-1) F, raccord. Raccord OUT: G 3/4" A (ISO 228-1) M. Raccord dérivation: G 1/2" A (ISO 228-1) M, 3 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 10–110 °C. Entraxe dérivations: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||

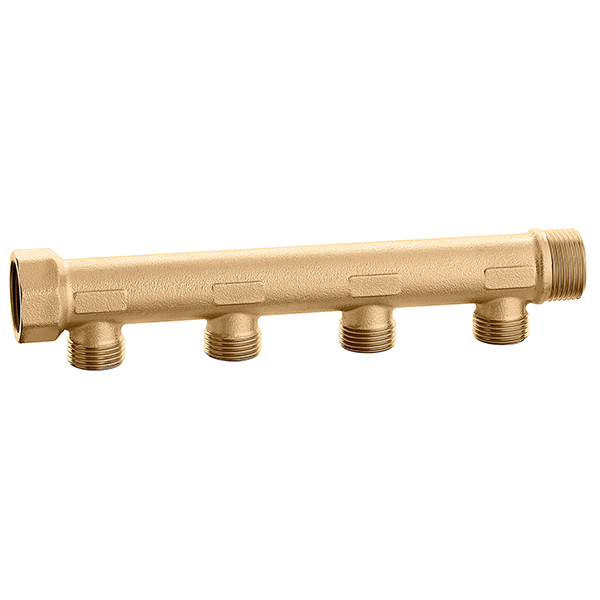

| 350542 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M 4 dérivations |
|
Modèles 3D
Texte de présentation
Collecteur simple, composable. Dérivations mâle Raccord IN: G 3/4" (ISO 228-1) F, raccord. Raccord OUT: G 3/4" A (ISO 228-1) M. Raccord dérivation: G 1/2" A (ISO 228-1) M, 4 dérivations. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 10–110 °C. Entraxe dérivations: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
