Série 2545

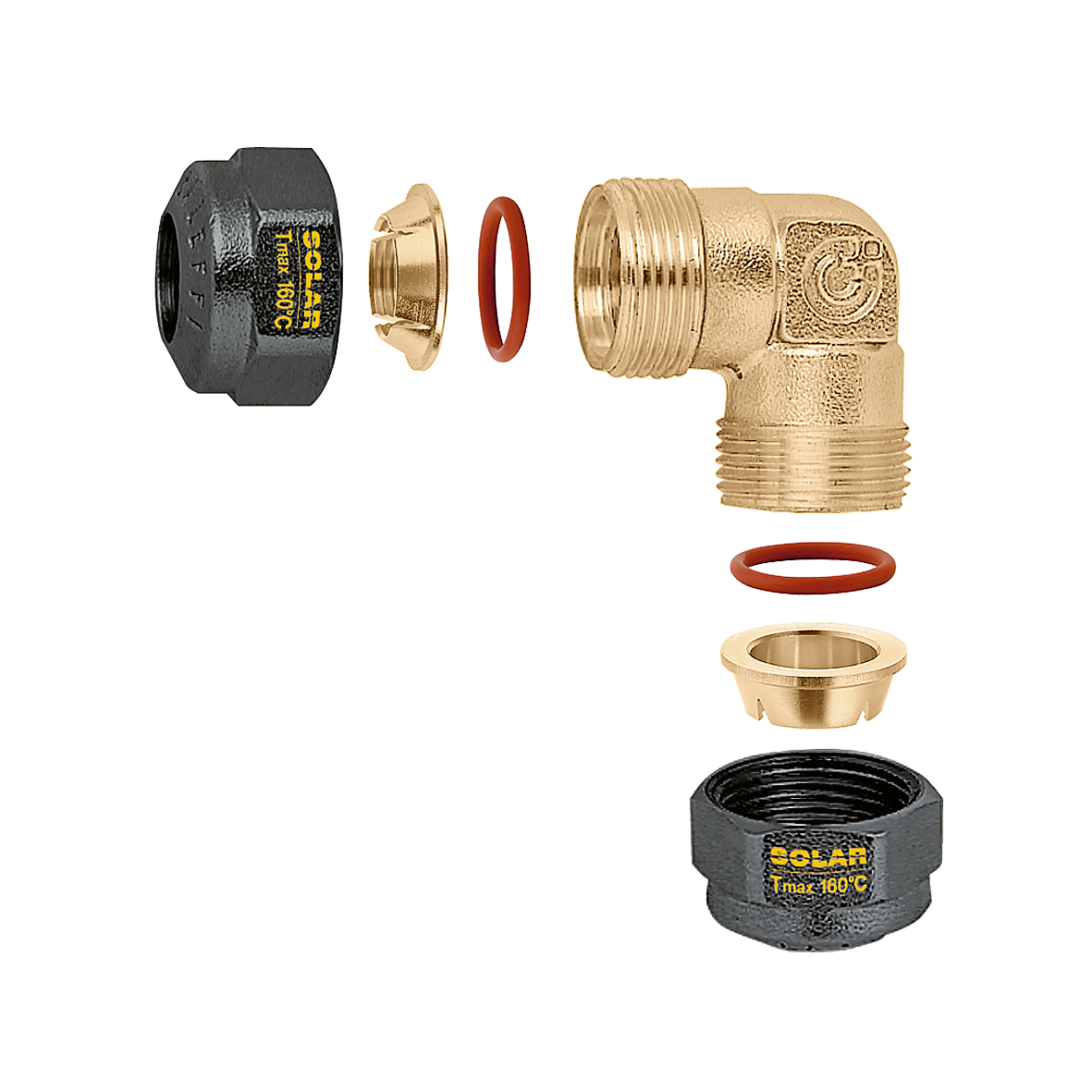

Raccord coudé, mécanique avec joint torique pour installations solaires.

Raccord coudé, mécanique avec joint torique pour installations solaires.
Télécharger en haute résolution

Description du produit

Raccord coudé, mécanique avec joint torique pour installations solaires.
Pour tube ou écroui, laiton, acier doux et inox.

Caractéristiques techniques

Micro-interrupteur auxiliaire: NO
Batterie incluse: NO
Composants électriques: Non
Coque isolante: Non
Fluides admissibles: eau, solutions glycolées
Pourcentage maxi de glycol: 50 %
Plage de température du fluide: -30–160 °C
Pression maxi d'exercice: 16 bar

Schémas et spécifications

Code article Diamètre tuyau Actions
254505 Ø 15
Modèles 3D
Texte d’appel d’offres
CALEFFI, 254505. Raccord coudé, mécanique avec joint torique pour installations solaires. Pour tube ou écroui, laiton, acier doux et inox. Diamètre tuyau: Ø 15. Pression maxi d'exercice: 16 bar. Plage de température du fluide: -30–160 °C. Pourcentage maxi de glycol: 50 %. Fluides admissibles: eau, solutions glycolées.
SCIP code
1f987f95-f70b-4c5b-936c-a3d671a45c8d
254508 Ø 18
Modèles 3D
Texte d’appel d’offres
CALEFFI, 254508. Raccord coudé, mécanique avec joint torique pour installations solaires. Pour tube ou écroui, laiton, acier doux et inox. Diamètre tuyau: Ø 18. Pression maxi d'exercice: 16 bar. Plage de température du fluide: -30–160 °C. Pourcentage maxi de glycol: 50 %. Fluides admissibles: eau, solutions glycolées.
SCIP code
1f987f95-f70b-4c5b-936c-a3d671a45c8d
254502 Ø 22
Modèles 3D
Texte d’appel d’offres
CALEFFI, 254502. Raccord coudé, mécanique avec joint torique pour installations solaires. Pour tube ou écroui, laiton, acier doux et inox. Diamètre tuyau: Ø 22. Pression maxi d'exercice: 16 bar. Plage de température du fluide: -30–160 °C. Pourcentage maxi de glycol: 50 %. Fluides admissibles: eau, solutions glycolées.
SCIP code
1f987f95-f70b-4c5b-936c-a3d671a45c8d
