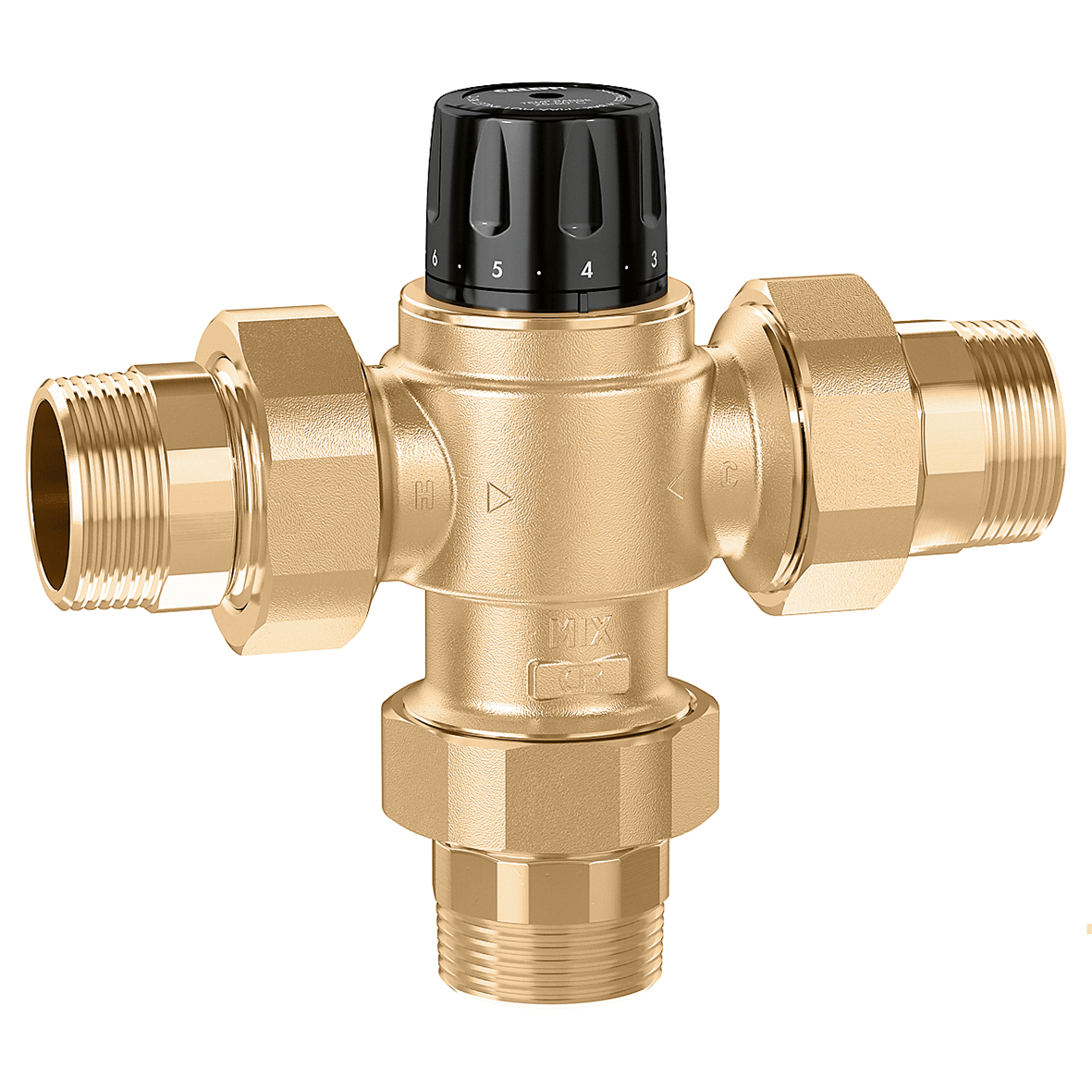

Série 5231

Mitigeur thermostatique réglable pour installations centralisées.

Télécharger en haute résolution

Description du produit

Mitigeur thermostatique réglable pour installations centralisées.
Cartouche interne anticalcaire en technopolymère.
PATENT

Caractéristiques techniques

Pression maximum d'exercice: 14 bar

Plage de température du fluide: 2–90 °C

Matériel: laiton anti-dézincification DR

Certifications

Télécharger

Schémas et spécifications

Code article	Raccord	Kv
523140	R 1/2" (EN 10226-1) M	4,3 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523140%20%28DWG%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523140%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523140%20%28IGS%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523140%20%28STP%29.stp bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 1/2" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 4,3 m³/h. Matériel: laiton anti-dézincification DR.
523150	R 3/4" (EN 10226-1) M	4,5 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523150%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523150%20%28dxf%29.dxf dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523150%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523150%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523150%20%28stp%29.stp bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 3/4" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 4,5 m³/h. Matériel: laiton anti-dézincification DR.
523160	R 1" (EN 10226-1) M	5,5 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523160%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523160%20%28dxf%29.dxf dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523160%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523160%20%28stp%29.stp igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523160%20%28igs%29.igs bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 1" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 5,5 m³/h. Matériel: laiton anti-dézincification DR.
523170	R 1 1/4" (EN 10226-1) M	7,6 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523170%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523170%20%28dxf%29.dxf dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523170%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523170%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523170%20%28stp%29.stp bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 1 1/4" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 7,6 m³/h. Matériel: laiton anti-dézincification DR.
523180	R 1 1/2" (EN 10226-1) M	11,0 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523180%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523180%20%28dxf%29.dxf dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523180%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523180%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523180%20%28stp%29.stp bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 1 1/2" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 11,0 m³/h. Matériel: laiton anti-dézincification DR.
523190	R 2" (EN 10226-1) M	13,3 m³/h
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523190%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523190%20%28dxf%29.dxf dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523190%20%28DXF%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523190%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/523190%20%28stp%29.stp bim Texte d’appel d’offres Mitigeur thermostatique réglable pour installations centralisées. Cartouche interne anticalcaire en technopolymère. raccord: R 2" (EN 10226-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–90 °C. Kv: 13,3 m³/h. Matériel: laiton anti-dézincification DR.
