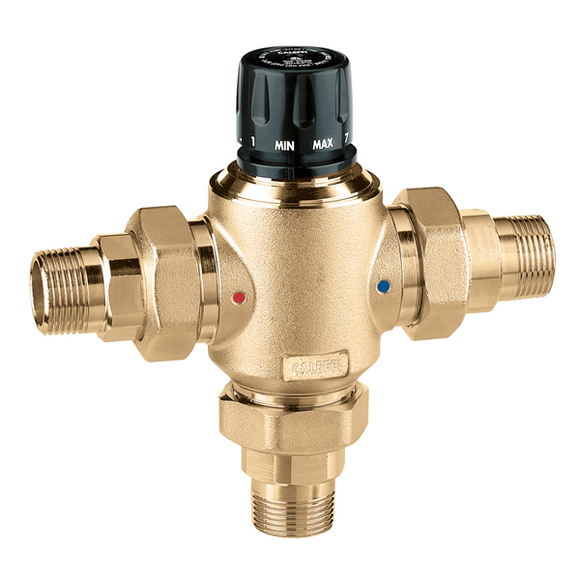

Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées.
Description du produit
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées.
Caractéristiques techniques
Pression maximum d'exercice:
14 bar
Plage de température du fluide:
2–85 °C
Matériel:
laiton
Certifications
pdf
Schémas et spécifications
| Code article | Raccord | Note | Plage de réglage de la température |
|---|---|---|---|
| 523040 | G 1/2" A (ISO 228-1) M |
- | 30–65 °C |
|
Kv
4,0 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1/2" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 4,0 m³/h. Matériel: laiton.
|
|||
| 523050 | G 3/4" A (ISO 228-1) M |
- | 30–65 °C |
|
Kv
4,5 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 3/4" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 4,5 m³/h. Matériel: laiton.
|
|||
| 523060 | G 1" A (ISO 228-1) M |
- | 30–65 °C |
|
Kv
6,9 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 6,9 m³/h. Matériel: laiton.
|
|||
| 523070 | G 1 1/4" A (ISO 228-1) M |
- | 30–65 °C |
|
Kv
9,1 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1 1/4" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 9,1 m³/h. Matériel: laiton.
|
|||
| 523080 | G 1 1/2" A (ISO 228-1) M |
- | 36–65 °C |
|
Kv
14,5 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1 1/2" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 36–65 °C. Kv: 14,5 m³/h. Matériel: laiton.
|
|||
| 523090 | G 2" A (ISO 228-1) M |
- | 36–60 °C |
|
Kv
19,0 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 2" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 36–60 °C. Kv: 19,0 m³/h. Matériel: laiton.
|
|||
| 523043 | G 1/2" A (ISO 228-1) M |
Avec clapets anti-retour aux entrées. | 30–65 °C |
|
Kv
4,0 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1/2" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 4,0 m³/h. Matériel: laiton.
|
|||
| 523053 | G 3/4" A (ISO 228-1) M |
Avec clapets anti-retour aux entrées. | 30–65 °C |
|
Kv
4,5 m³/h
|
|||
|
Plans 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 3/4" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 4,5 m³/h. Matériel: laiton.
|
|||
| 523063 | G 1" A (ISO 228-1) M |
Avec clapets anti-retour aux entrées. | 30–65 °C |
|
Kv
6,9 m³/h
|
|||
|
Modèles 3D
Texte d’appel d’offres
Mitigeur thermostatique réglable, avec cartouche interchangeable, pour installations centralisées. raccord: G 1" A (ISO 228-1) M. Pression maximum d'exercice: 14 bar. Plage de température du fluide: 2–85 °C. Plage de réglage de la température: 30–65 °C. Kv: 6,9 m³/h. Matériel: laiton.
|
|||
bim
igs
stp
DWS
