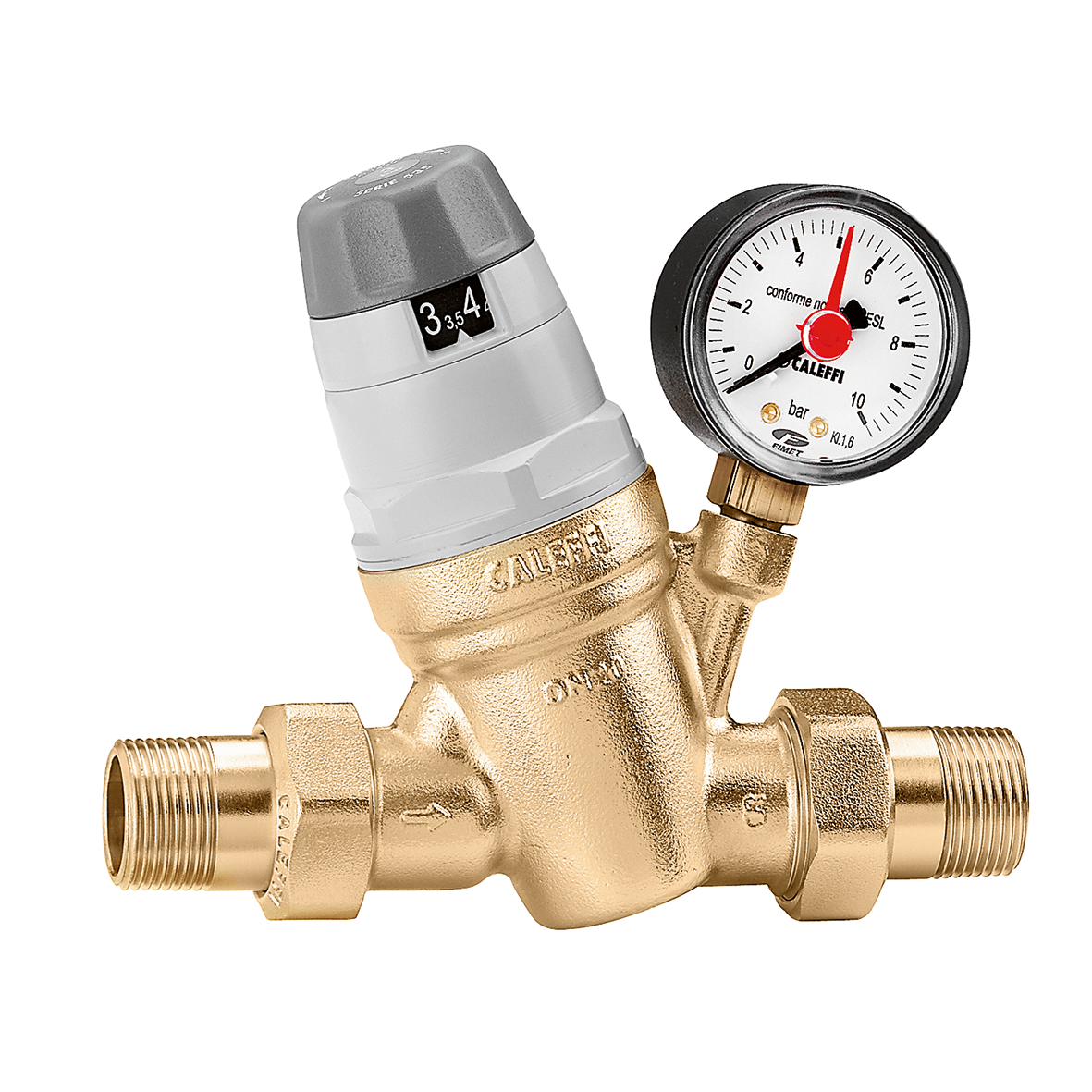

Reductor de presión con cartucho monobloque extraíble.
Descripción del producto
Reductor de presión con cartucho monobloque extraíble.
Conexiones macho con enlace.
Con indicador de prerregulación.
Certificado según norma EN 1567.
PATENT
Datos técnicos
Presión máxima aguas arriba:
25 bar
Rango de temperatura del fluido:
2–40 °C
Rango de regulación de presión:
1–6 bar
Materiale:
latón resistente a la pérdida de zinc DR
Note
535074, 535075 (1 1/4" M) dotados de cartucho de 1". No certificados DVGW.
Certificaciones
pdf
Planos y especificaciones
| Código de artículo | Conexión | Nota | |
|---|---|---|---|
| 535040 | R 1/2" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1/2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
78d6a4e6-4794-4da3-b4f3-416caadc9f39
|
|||
| 535050 | R 3/4" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 3/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
dca99ffb-74ee-409f-b258-08cacb95753f
|
|||
| 535060 | R 1" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
3dce134e-770b-4a72-a018-92377f19e061
|
|||
| 535074 | R 1 1/4" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
c371c488-9e71-4dc8-8d56-8e4b9ca8a80f
|
|||
| 535070 | R 1 1/4" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
5df70493-87bf-47f6-b7ce-f4b2d78d752a
|
|||
| 535080 | R 1 1/2" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
ecbdf742-6280-4ed5-84b7-ca40e5af591a
|
|||
| 535090 | R 2" (EN 10226-1) M unión |
Con conexión para manómetro 1/4" H | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
7a504cc8-6e3f-452f-8953-522e70ccbdb7
|
|||
| 535041 | R 1/2" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1/2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
18ccbde8-08d6-4f43-8b83-fac6b9fb13ef
|
|||
| 535051 | R 3/4" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 3/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
238e306a-ab65-4c42-8299-1f022357227a
|
|||
| 535061 | R 1" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
ba3862bd-1af2-47ea-aabc-9ca37eab61c4
|
|||
| 535075 | R 1 1/4" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
9aec7c31-b741-4018-88c1-d1ba626092c0
|
|||
| 535071 | R 1 1/4" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/4" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
98c7d2d1-915e-4a83-b364-ae47df7ff80e
|
|||
| 535081 | R 1 1/2" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 1 1/2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
e64076c6-8bdc-4855-b28e-fe7ff2719519
|
|||
| 535091 | R 2" (EN 10226-1) M unión |
Con manómetro 0–10 bar | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Reductor de presión con cartucho monobloque extraíble. Conexiones macho con enlace.
Con indicador de prerregulación. Certificado según norma EN 1567. Conexión: R 2" (EN 10226-1) M, unión. Presión máxima aguas arriba: 25 bar. Rango de temperatura del fluido: 2–40 °C. Rango de regulación de presión: 1–6 bar. Materiale: latón resistente a la pérdida de zinc DR.
SCIP code
1b43314e-1bbd-45f9-bfca-0f2fc1908821
|
|||
