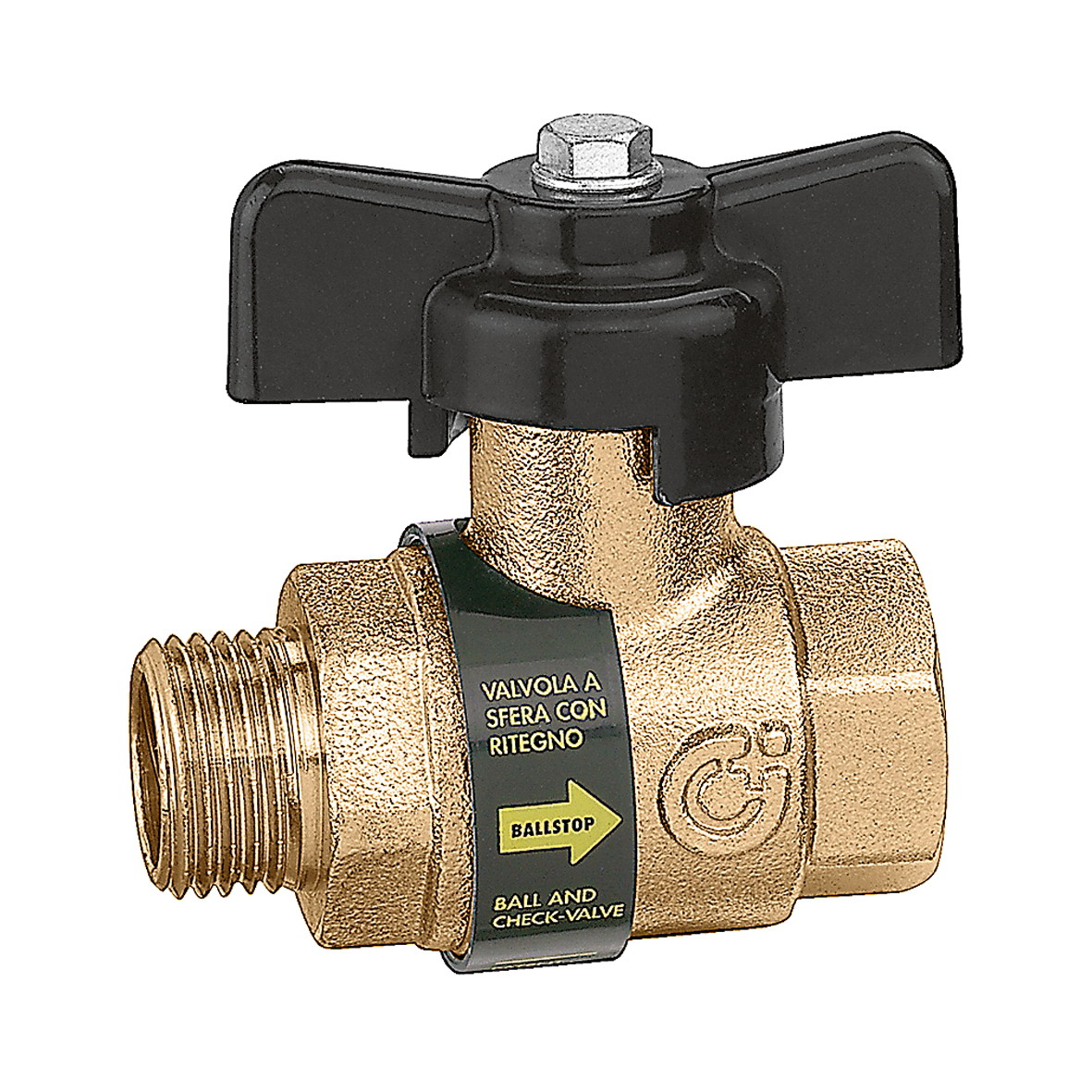

BALLSTOP, Válvula de esfera con retención incorporada, conexiones macho - hembra.
Descripción del producto
Válvula de esfera con retención incorporada, conexiones macho - hembra.
Mando de mariposa.
Datos técnicos
Presión máxima de trabajo:
16 bar
Rango de temperatura del fluido:
5–90 °C
Materiale:
latón
Certificaciones
pdf
Planos y especificaciones
| Código de artículo | Conexión de ENTRADA | Conexión de SALIDA | |
|---|---|---|---|
| 332400 | G 1/2" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F |
|
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Válvula de esfera con retención incorporada, conexiones macho - hembra.
Mando de mariposa. Conexión 1: G 1/2" A (ISO 228-1) M. Conexión 2: G 1/2" (ISO 228-1) F. Presión máxima de trabajo: 16 bar. Rango de temperatura del fluido: 5–90 °C. Materiale: latón.
SCIP code
2f6e7fb5-bb2a-4626-876b-43640bd02e81
|
|||
bim
