Colector portainstrumentos de tecnopolímero para sistemas de calefacción.
Descripción del producto

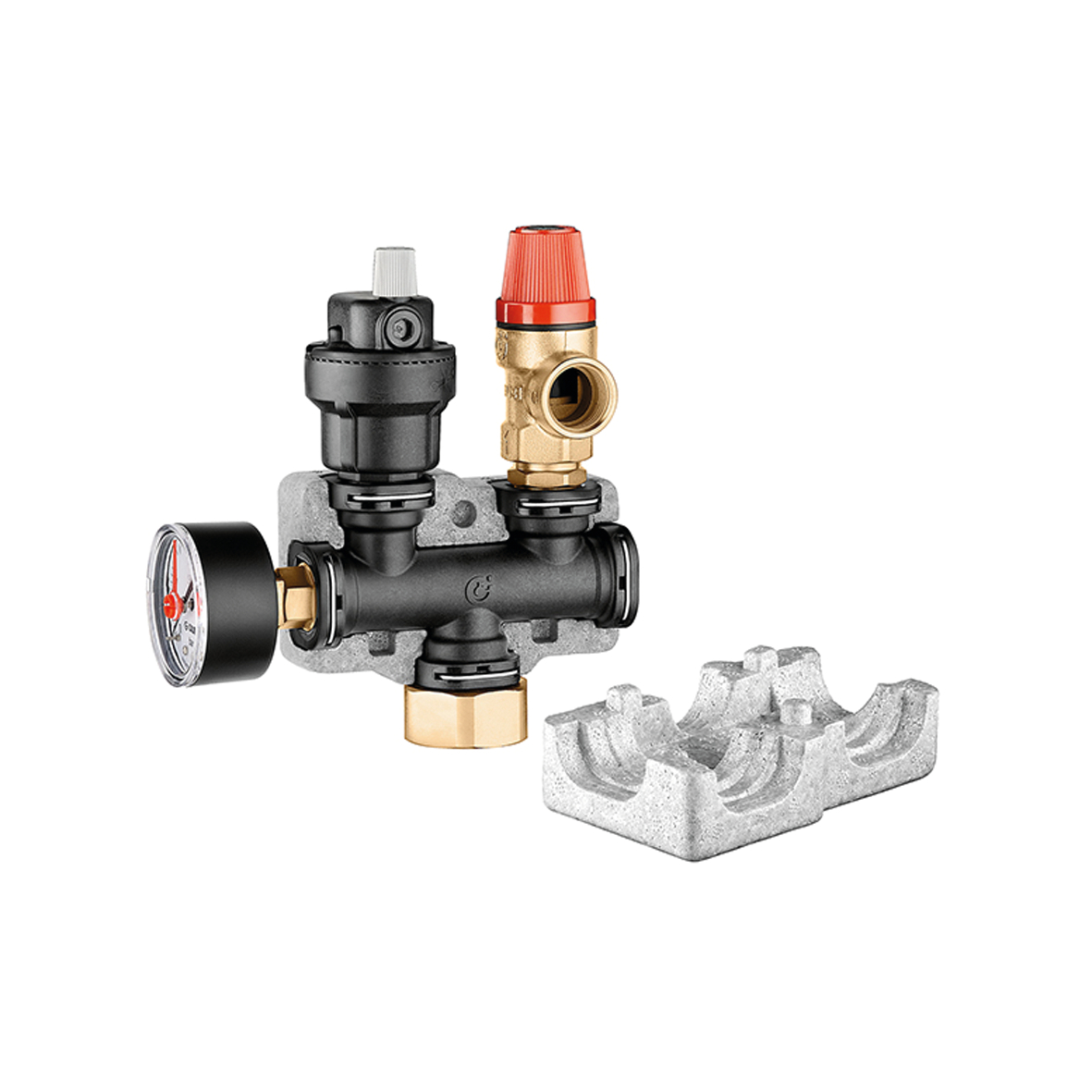

Colector portainstrumentos de tecnopolímero para sistemas de calefacción.
Dotado de válvula de purga de aire, válvula de seguridad de tecnopolímero y manómetro.
Con aislamiento.
Datos técnicos
Rango de temperatura del fluido:
5–90 °C
Potencial máximo de descarga:
50 kW
pdf
Planos y especificaciones
| Código de artículo | Conexión | Nota | Calibración (Presión) |
|---|---|---|---|
| 305671 | G 1" (ISO 228-1) F |
- | 1,8 bar |
|
Modelos en 3D
Texto de licitación
Colector portainstrumentos de tecnopolímero para sistemas de calefacción. Con aislamiento.
Dotado de válvula de purga de aire, válvula de seguridad de tecnopolímero y manómetro. Conexión: G 1" (ISO 228-1) F. Rango de temperatura del fluido: 5–90 °C. Calibración (Presión): 1,8 bar. Potencial máximo de descarga: 50 kW.
SCIP code
8d5faedd-2c66-43a2-af3e-63309480667a
|
|||
| 305673 | G 1" (ISO 228-1) F |
NF | 3 bar |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Colector portainstrumentos de tecnopolímero para sistemas de calefacción. Con aislamiento.
Dotado de válvula de purga de aire, válvula de seguridad de tecnopolímero y manómetro. Conexión: G 1" (ISO 228-1) F. Rango de temperatura del fluido: 5–90 °C. Calibración (Presión): 3 bar. Potencial máximo de descarga: 50 kW.
SCIP code
b5f71bf4-d979-4fe8-bf10-c47677725ba5
|
|||
| 305674 | G 1" (ISO 228-1) F |
Sin aislamiento | 4 bar |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
stp
Compartir este archivo
Descargar este archivo
igs
Compartir este archivo
Descargar este archivo
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Colector portainstrumentos de tecnopolímero para sistemas de calefacción. Dotado de válvula de purga de aire, válvula de seguridad de tecnopolímero y manómetro. Conexión: G 1" (ISO 228-1) F. Rango de temperatura del fluido: 5–90 °C. Calibración (Presión): 4 bar. Potencial máximo de descarga: 50 kW.
SCIP code
56134f24-fa1d-4e20-b061-bd3e4761d798
|
|||
