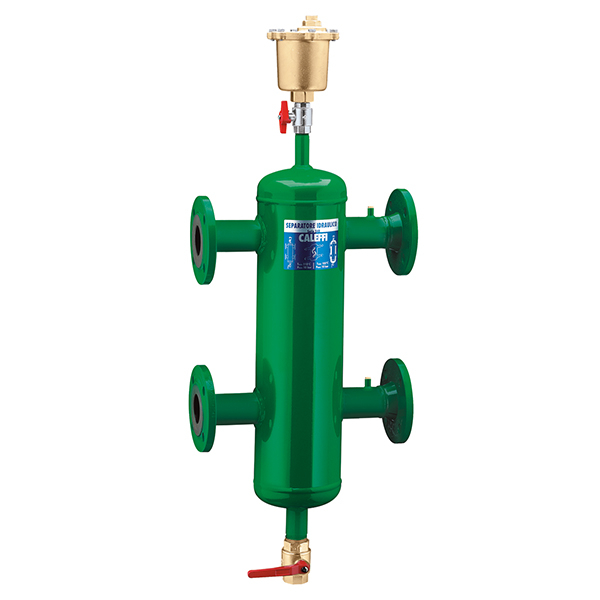

Υδραυλικοσ διαχωριστησ.
Περιγραφή προϊόντος
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ.
Τεχνικά στοιχεία
Μέγιστη πίεση λειτουργίας:
10 bar
Υλικό:
χάλυβας
pdf
Σχέδια και προδιαγραφές
| Αριθμός εξαρτήματος | Σύνδεση | Μέγιστη συνιστώμενη παροχή | DN |
|---|---|---|---|
| 548050 | DN 50 (EN 1092-1) PN 16 είσοδος |
#N/D m³/h | DN 50 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 50 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: #N/D m³/h. DN: DN 50 (σώμα). Υλικό: χάλυβας.
|
|||
| 548060 | DN 65 (EN 1092-1) PN 16 είσοδος |
18 m³/h | DN 65 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 65 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: 18 m³/h. DN: DN 65 (σώμα). Υλικό: χάλυβας.
|
|||
| 548080 | DN 80 (EN 1092-1) PN 16 είσοδος |
28 m³/h | DN 80 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 80 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: 28 m³/h. DN: DN 80 (σώμα). Υλικό: χάλυβας.
|
|||
| 548100 | DN 100 (EN 1092-1) PN 16 είσοδος |
56 m³/h | DN 100 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 100 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: 56 m³/h. DN: DN 100 (σώμα). Υλικό: χάλυβας.
|
|||
| 548120 | DN 125 (EN 1092-1) PN 16 είσοδος |
75 m³/h | DN 125 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 125 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: 75 m³/h. DN: DN 125 (σώμα). Υλικό: χάλυβας.
|
|||
| 548150 | DN 150 (EN 1092-1) PN 16 είσοδος |
110 m³/h | DN 150 (σώμα) |
|
Μοντέλα 3D
Κείμενο προσφοράς
Υδραυλικοσ διαχωριστησ.
Για σύνδεση με επίπεδες αντίθετες φλάτζες ΕΝ 1092-1.
Εξοπλισμένος με:
- αυτόματο εξαεριστικό δικτύου,
- βαλβίδα αποκοπής,
- βαλβίδα εκκένωσης.
Εύρος θερμοκρασίας: 0-105°C (DN 50 - DN 100) - 0 - 100°C(DN 125 - DN 150).
Σύνδεση με αισθητήρα θερμοκρασίας: 1/2’’ Θ. Σύνδεση: DN 150 (EN 1092-1) PN 16, είσοδος. Μέγιστη πίεση λειτουργίας: 10 bar. Μέγιστη συνιστώμενη παροχή: 110 m³/h. DN: DN 150 (σώμα). Υλικό: χάλυβας.
|
|||
