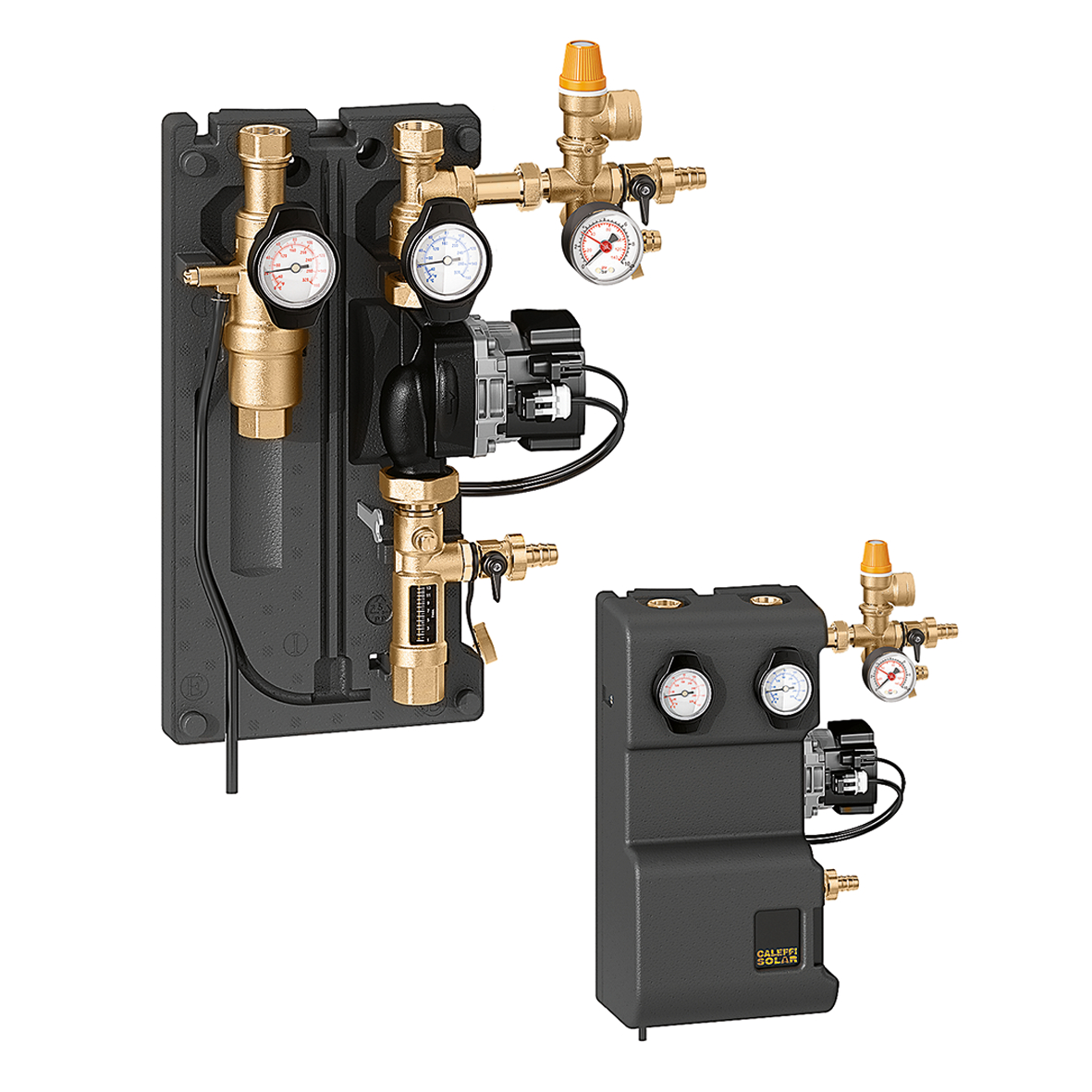

Αντλητικο συγκροτημα θερμικων ηλιακων συστηματων, συνδεση επιστροφησ.
Περιγραφή προϊόντος
Αντλητικο συγκροτημα θερμικων ηλιακων συστηματων, συνδεση επιστροφησ.
Αποτελείται από:
- Κυκλοφορητή για ηλιακά,
- Βαλβίδα ασφαλείας για ηλιακά συστήματα σειρά 253,
- Κρουνός πλήρωσης / εκκένωσης,
- Ρακόρ συγκράτησης οργάνων με μανόμετρο,
- Παροχόμετρο,
- Θερμόμετρο επιστροφής,
- Απαερωτή,
- 2 Βαλβίδες αποκοπής με βαλβίδα αντεπίστροφης,
- 2 συνδέσεις σωληνώσεων.
Κατάλληλο για σύνδεση με ψηφιακό ρυθμιστή DeltaSol® SLL.
(Για άλλες ρυθμίσεις, χρησιμοποιήστε τη σειρά 253 με αντάπτορα κωδ F21224).
Έλεγχο με ρών.
Με μόνωση.
Τεχνικά στοιχεία
Μέγιστη πίεση λειτουργίας:
10 bar
Εύρος θερμοκρασίας μέσου:
-10–110 °C
Ρύθμιση:
6 bar
Ηλεκτρική παροχή:
230 V (AC)
Μέγιστο ποσοστό γλυκόλης:
50 %
Μέσο:
διαλύματα γλυκόλης, νερό
Πιστοποιήσεις
pdf
Σχέδια και προδιαγραφές
| Αριθμός εξαρτήματος | Σύνδεση | Κλίμακα παροχόμετρου | Τύπος αντλίας |
|---|---|---|---|
| 279050HE | G 3/4" (ISO 228-1) F |
1–13 l/min | UPM3 15-75 |
|
Σχέδια 2D
dwg
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
dxf
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
Μοντέλα 3D
igs
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
stp
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
Κείμενο προσφοράς
Αντλητικο συγκροτημα θερμικων ηλιακων συστηματων, συνδεση επιστροφησ.
Με μόνωση.
Αποτελείται από:
- Κυκλοφορητή για ηλιακά,
- Βαλβίδα ασφαλείας για ηλιακά συστήματα σειρά 253,
- Κρουνός πλήρωσης / εκκένωσης,
- Ρακόρ συγκράτησης οργάνων με μανόμετρο,
- Παροχόμετρο,
- Θερμόμετρο επιστροφής,
- Απαερωτή,
- 2 Βαλβίδες αποκοπής με βαλβίδα αντεπίστροφης,
- 2 συνδέσεις σωληνώσεων.
Κατάλληλο για σύνδεση με ψηφιακό ρυθμιστή DeltaSol® SLL.
(Για άλλες ρυθμίσεις, χρησιμοποιήστε τη σειρά 253 με αντάπτορα κωδ F21224).
Έλεγχο με ρών. Σύνδεση: G 3/4" (ISO 228-1) F. Μέγιστη πίεση λειτουργίας: 10 bar. Εύρος θερμοκρασίας μέσου: -10–110 °C. Ρύθμιση: 6 bar. Ηλεκτρική παροχή: 230 V (AC). Μέγιστο ποσοστό γλυκόλης: 50 %. Μέσο: διαλύματα γλυκόλης, νερό. Κλίμακα παροχόμετρου: 1–13 l/min. Τύπος αντλίας: UPM3 15-75.
SCIP code
d3b282e0-4498-4607-be32-20384bc9fddd
|
|||
| 279052HE | G 3/4" (ISO 228-1) F |
8–30 l/min | UPM3 15-75 |
|
Μοντέλα 3D
igs
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
stp
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
Κείμενο προσφοράς
Αντλητικο συγκροτημα θερμικων ηλιακων συστηματων, συνδεση επιστροφησ.
Με μόνωση.
Αποτελείται από:
- Κυκλοφορητή για ηλιακά,
- Βαλβίδα ασφαλείας για ηλιακά συστήματα σειρά 253,
- Κρουνός πλήρωσης / εκκένωσης,
- Ρακόρ συγκράτησης οργάνων με μανόμετρο,
- Παροχόμετρο,
- Θερμόμετρο επιστροφής,
- Απαερωτή,
- 2 Βαλβίδες αποκοπής με βαλβίδα αντεπίστροφης,
- 2 συνδέσεις σωληνώσεων.
Κατάλληλο για σύνδεση με ψηφιακό ρυθμιστή DeltaSol® SLL.
(Για άλλες ρυθμίσεις, χρησιμοποιήστε τη σειρά 253 με αντάπτορα κωδ F21224).
Έλεγχο με ρών. Σύνδεση: G 3/4" (ISO 228-1) F. Μέγιστη πίεση λειτουργίας: 10 bar. Εύρος θερμοκρασίας μέσου: -10–110 °C. Ρύθμιση: 6 bar. Ηλεκτρική παροχή: 230 V (AC). Μέγιστο ποσοστό γλυκόλης: 50 %. Μέσο: νερό, διαλύματα γλυκόλης. Κλίμακα παροχόμετρου: 8–30 l/min. Τύπος αντλίας: UPM3 15-75.
SCIP code
7877bb65-7084-453d-a433-837723613c2b
|
|||
bim
