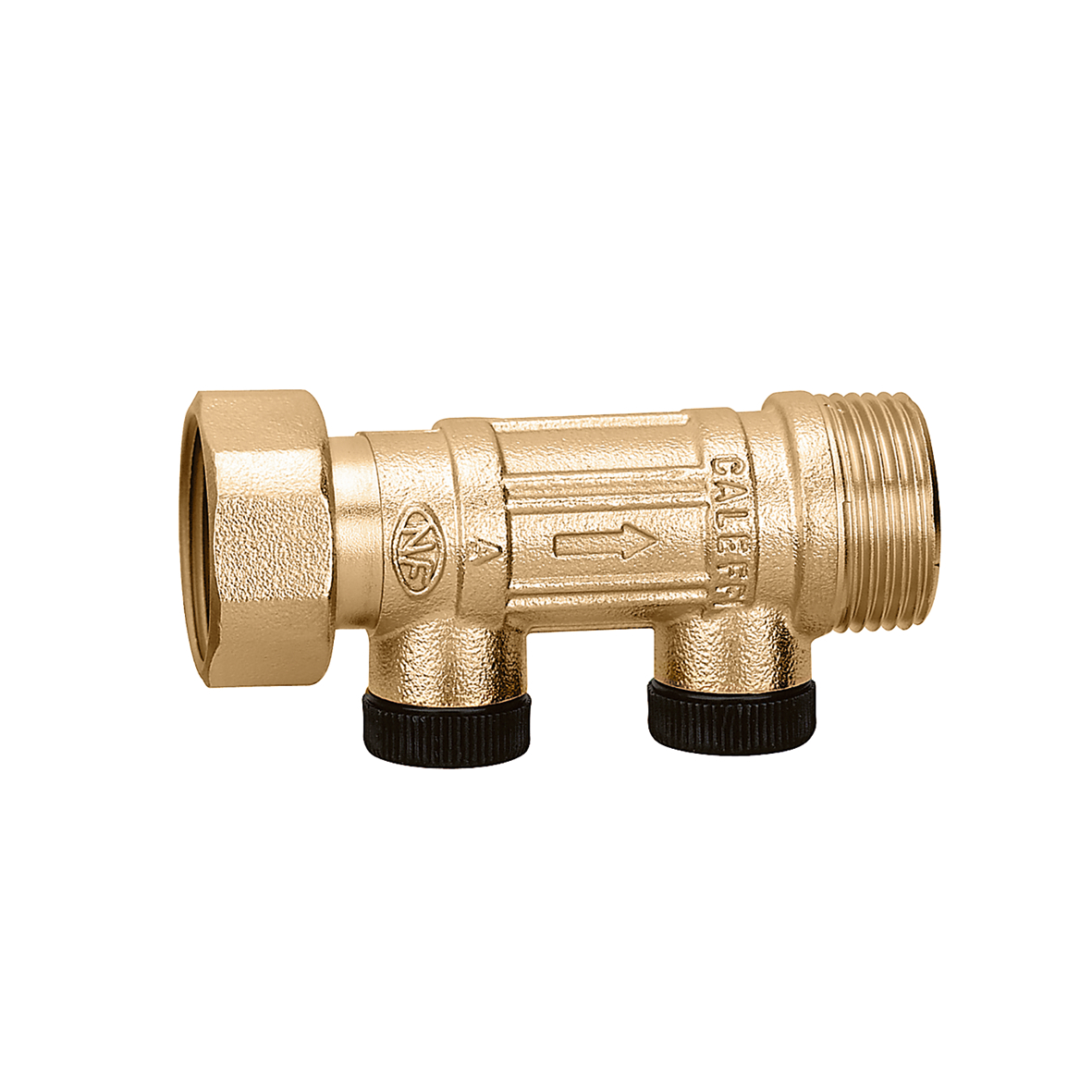

Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Produktbeschreibung
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959.
Typ EA.
Kontrollierbar.
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Mittlerer Temperaturbereich:
0–65 °C
Material:
Messing
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | Notiz |
|---|---|---|---|
| 304640 | G 3/4" (ISO 228-1) IG gefangene Mutter |
G 3/4" A (ISO 228-1) AG |
- |
|
DN
DN 15 (Rückschlagventil)
|
|||
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 3/4" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 15 (Rückschlagventil). Material: Messing.
SCIP code
60ead07d-964d-4f5b-a6e9-99dbe0e05947
|
|||
| 304650 | G 1" (ISO 228-1) IG gefangene Mutter |
G 1" A (ISO 228-1) AG |
- |
|
DN
DN 20 (Rückschlagventil)
|
|||
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 1" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 1" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 20 (Rückschlagventil). Material: Messing.
SCIP code
617e35a4-2075-40f2-9914-9fbb72750306
|
|||
| 304660 | G 1 1/4" (ISO 228-1) IG gefangene Mutter |
G 1 1/4" A (ISO 228-1) AG |
DN 25 (Rückschlagventil) |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 1 1/4" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 1 1/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 25 (Rückschlagventil). Material: Messing.
SCIP code
5e126453-ab76-46c5-9be0-8dfd2adbd41a
|
|||
| 304670 | G 1 1/2" (ISO 228-1) IG gefangene Mutter |
G 1 1/2" A (ISO 228-1) AG |
DN 32 (ritegno) |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
stp
Diese Datei freigeben
Diese Datei herunterladen
igs
Diese Datei freigeben
Diese Datei herunterladen
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 1 1/2" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 1 1/2" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 32 (ritegno). Material: Messing.
SCIP code
ba54417a-6526-43ab-8a55-63c4c25610c7
|
|||
| 304680 | G 2" (ISO 228-1) IG gefangene Mutter |
G 2" A (ISO 228-1) AG |
DN 40 (Rückschlagventil) |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Typ EA. Kontrollierbar, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 2" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 2" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 40 (Rückschlagventil). Material: Messing.
SCIP code
f1e42994-5736-46b9-b24d-fadbc5c6295c
|
|||
