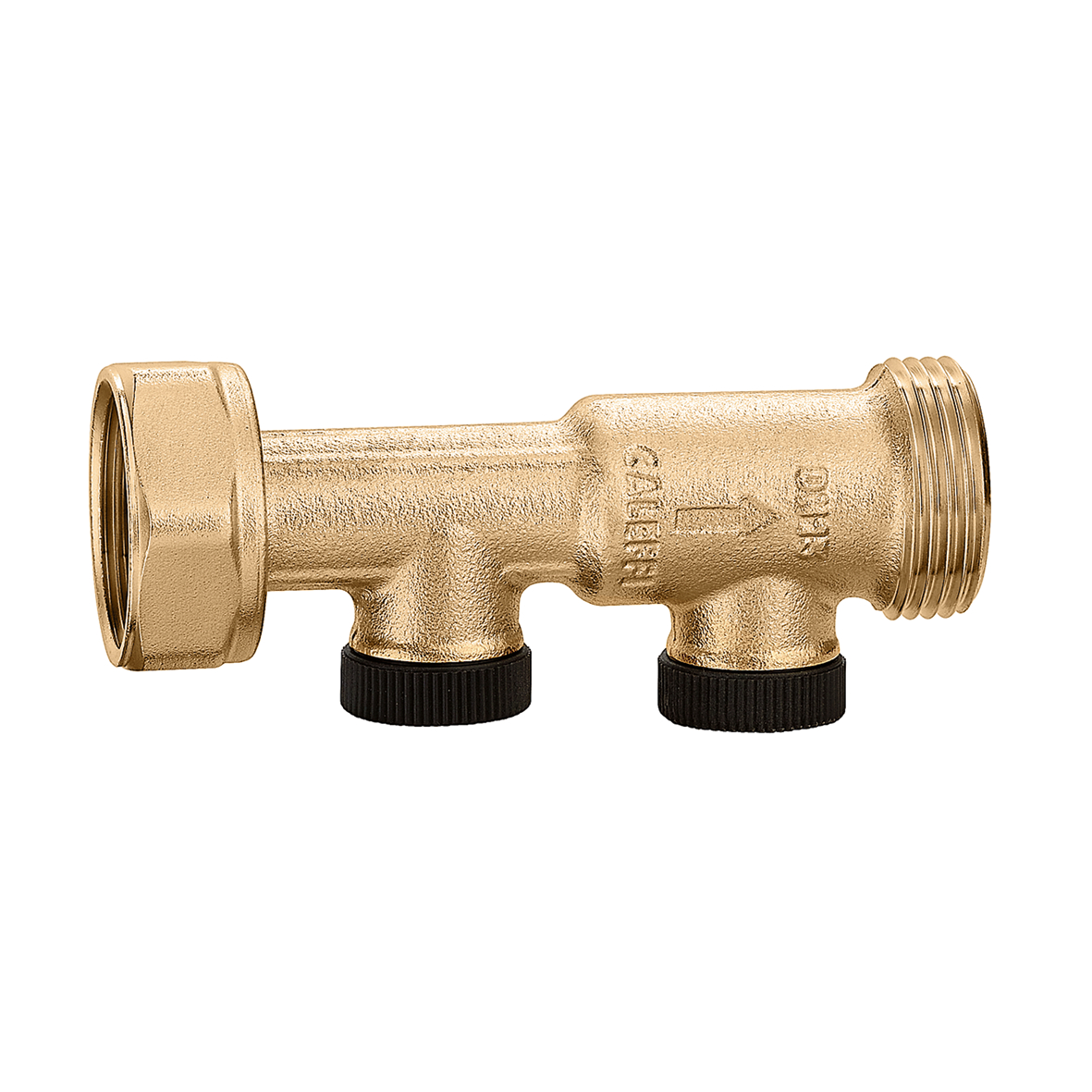

Rückflussverhinderer, Anschlüsse Überwurfmutter - AG.
Produktbeschreibung
Rückflussverhinderer, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959.
Typ EA.
Kontrollierbar.
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Mittlerer Temperaturbereich:
0–65 °C
Material:
Messing
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | DN |
|---|---|---|---|
| 304645 | G 3/4" (ISO 228-1) IG gefangene Mutter |
G 3/4" A (ISO 228-1) AG |
DN 15 (Rückschlagventil) |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
stp
Diese Datei freigeben
Diese Datei herunterladen
igs
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer, Anschlüsse Überwurfmutter - AG.
Zertifiziert nach EN 13959. Typ EA.
Kontrollierbar. IN Verbindung: G 3/4" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–65 °C. DN: DN 15 (Rückschlagventil). Material: Messing.
SCIP code
8ee67616-51fd-4080-a429-91fcc692180d
|
|||
