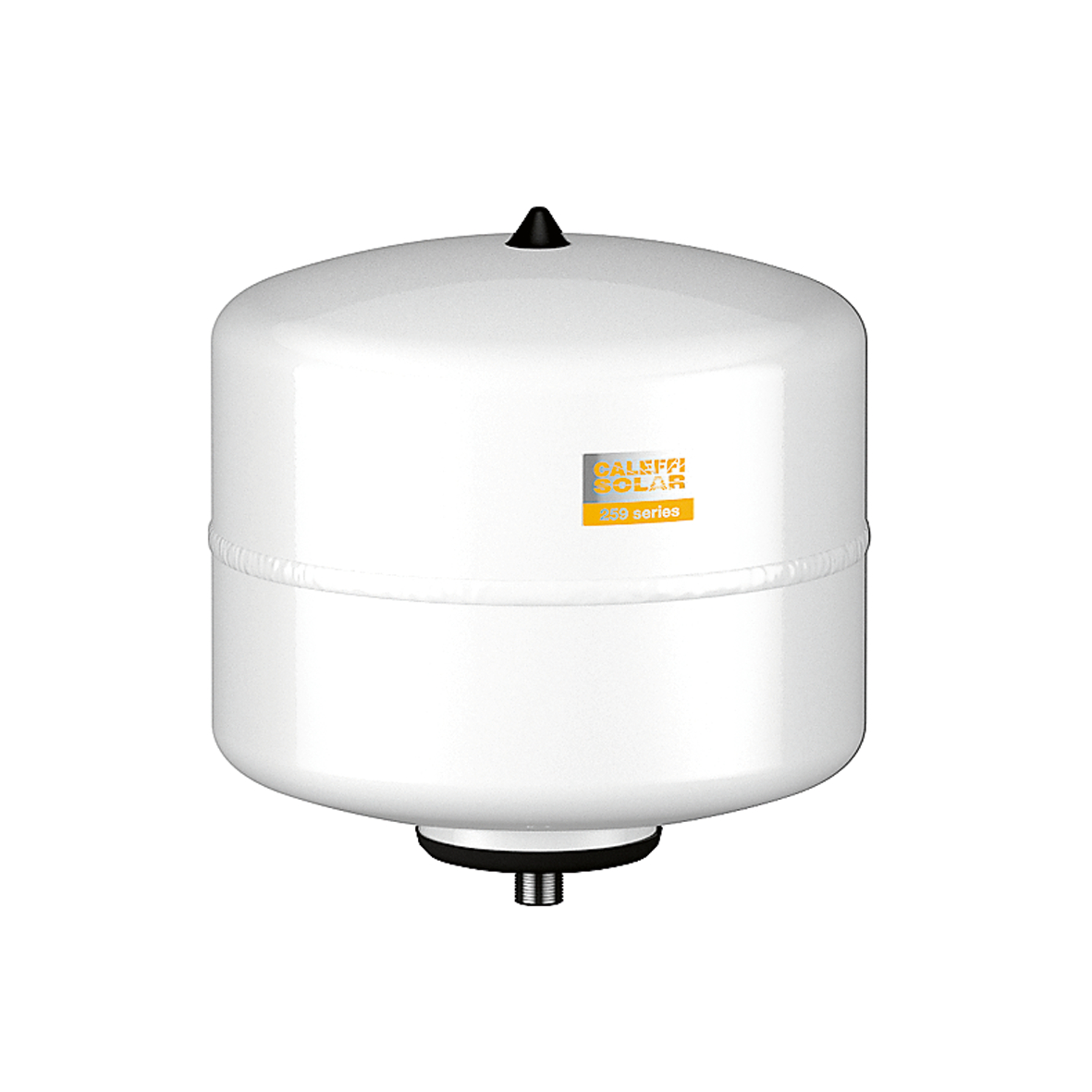

Membran-Ausdehnungsgefäß für den Primärkreis von Solaranlagen
Produktbeschreibung
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß):
-10–120 °C
Membrantemperaturbereich:
-10–70 °C
Maximaler Glykolanteil:
50 %
Mittel:
Technisches Wasser, Glykollösungen
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | Verbindung | Vorladung | Volumen |
|---|---|---|---|
| 259008 | G 3/4" A (ISO 228-1) AG |
2,5 bar | 8 l |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß): -10–120 °C. Membrantemperaturbereich: -10–70 °C. Vorladung: 2,5 bar. Maximaler Glykolanteil: 50 %. Mittel: Technisches Wasser, Glykollösungen. Volumen: 8 l.
|
|||
| 259012 | G 3/4" A (ISO 228-1) AG |
2,5 bar | 12 l |
|
3D-Modelle
Ausschreibungstext
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß): -10–120 °C. Membrantemperaturbereich: -10–70 °C. Vorladung: 2,5 bar. Maximaler Glykolanteil: 50 %. Mittel: Technisches Wasser, Glykollösungen. Volumen: 12 l.
|
|||
| 259018 | G 3/4" A (ISO 228-1) AG |
2,5 bar | 18 l |
|
3D-Modelle
Ausschreibungstext
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß): -10–120 °C. Membrantemperaturbereich: -10–70 °C. Vorladung: 2,5 bar. Maximaler Glykolanteil: 50 %. Mittel: Technisches Wasser, Glykollösungen. Volumen: 18 l.
|
|||
| 259025 | G 3/4" A (ISO 228-1) AG |
2,5 bar | 25 l |
|
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß): -10–120 °C. Membrantemperaturbereich: -10–70 °C. Vorladung: 2,5 bar. Maximaler Glykolanteil: 50 %. Mittel: Technisches Wasser, Glykollösungen. Volumen: 25 l.
|
|||
| 259033 | G 3/4" A (ISO 228-1) AG |
2,5 bar | 33 l |
|
3D-Modelle
Ausschreibungstext
Membran-Ausdehnungsgefäß für den Primärkreis
von Solaranlagen
verbindung: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Arbeitstemperaturbereich des Systems (Ausdehnungsgefäß): -10–120 °C. Membrantemperaturbereich: -10–70 °C. Vorladung: 2,5 bar. Maximaler Glykolanteil: 50 %. Mittel: Technisches Wasser, Glykollösungen. Volumen: 33 l.
|
|||
