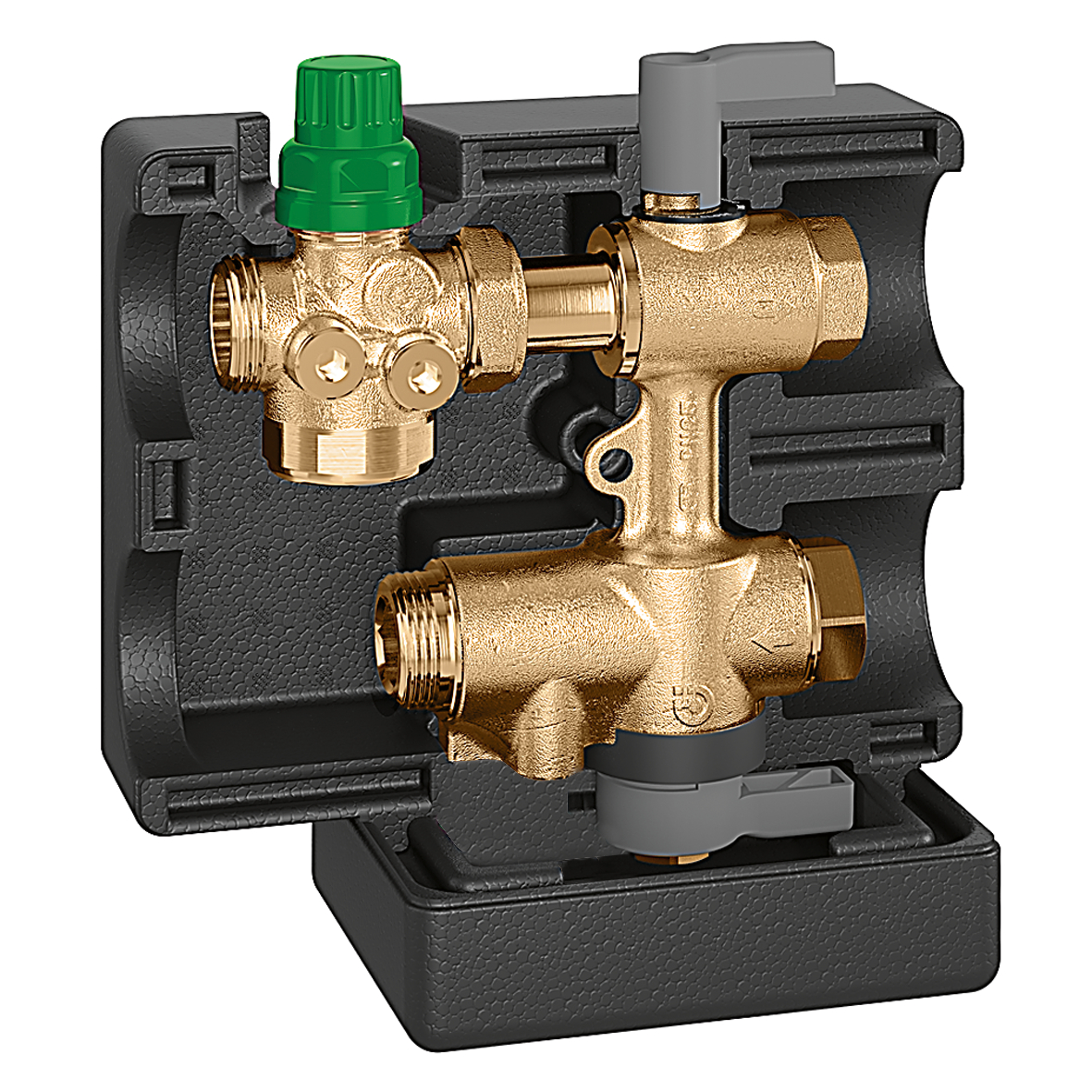

Anschluss- und Regelgruppe für HVAC-Endgeräte.
Produktbeschreibung
Anschluss- und Regelgruppe für HVAC-Endgeräte.
Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Mit Isolierung.
PATENT PENDING
Technische Daten
Material:
entzinkungsbeständiges Messing DR
Bereich △p:
25–400 kPa
Mittel:
Wasser, Glykollösungen
Maximaler Glykolanteil:
50 %
Hauptmittenabstand:
80 mm
Mittlerer Temperaturbereich:
-10–120 °C
Maximaler Betriebsdruck:
25 bar
Note
Kombinierbar mit Aktoren mit Art.Nr. 145013 und elektrothermischen Stellantrieben der Serie 6565.
ohne Venturi
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | DN | Arbeitsbereich der Durchflussrate | Actions |
|---|---|---|---|
| 149410 H20 | DN 15 (Gehäuse) | 0,02–0,20 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149410 H20.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 15 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,02–0,20 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
becff5e0-1de7-45cd-a502-cfb9cffe3b6e
|
|||
| 149410 H40 | DN 15 (Gehäuse) | 0,08–0,40 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149410 H40.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 15 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,08–0,40 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
62b5d257-90dd-441b-b444-afbf64a6a19c
|
|||
| 149410 H80 | DN 15 (Gehäuse) | 0,08–0,80 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149410 H80.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 15 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,08–0,80 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
ac5b6cae-9367-4043-8913-8823b8e8ba9f
|
|||
| 149610 1H8 | DN 25 (Gehäuse) | 0,18–1,80 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149610 1H8.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 25 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,18–1,80 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
38f62295-bf68-4ecc-b678-8d9ed5307305
|
|||
| 149610 3H0 | DN 25 (Gehäuse) | 0,30–3,00 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149610 3H0.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 25 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,30–3,00 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
309b72cd-50ab-4929-8cc6-31818ee14799
|
|||
| 149610 3H7 | DN 25 (Gehäuse) | 0,37–3,70 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149610 3H7.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 25 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,37–3,70 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
f3d00f88-e31f-4cdf-9ada-9df6895468a7
|
|||
| 149510 H20 | DN 20 (Gehäuse) | 0,02–0,20 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149510 H20.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 20 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,02–0,20 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
3f268e5c-a56c-478f-aaf8-0e8a563e4cf2
|
|||
| 149510 H40 | DN 20 (Gehäuse) | 0,08–0,40 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149510 H40.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 20 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,08–0,40 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
c652cbdb-28fb-4857-b258-83f049028885
|
|||
| 149510 H80 | DN 20 (Gehäuse) | 0,08–0,80 m³/h | |
|
2D-Zeichnungen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dwg
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149510 H80.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 20 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,08–0,80 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
51749214-da81-46f7-a582-bb68eff9dce3
|
|||
| 149510 1H2 | DN 20 (Gehäuse) | 0,12–1,20 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 149510 1H2.
Anschluss- und Regelgruppe für HVAC-Endgeräte. Komplett mit:
- druckunabhängigem Regelventil;
- 3-Wege-Absperrventilen;
- integriertem Bypass;
- Schmutzfängereinsatz;
- vorgeformter Isolierschale;
- Entleerungshahn.
Maximaler Betriebsdruck: 25 bar. Mittlerer Temperaturbereich: -10–120 °C. Hauptmittenabstand: 80 mm. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. Bereich △p: 25–400 kPa. DN: DN 20 (Gehäuse). Arbeitsbereich der Durchflussrate: 0,12–1,20 m³/h. Material: entzinkungsbeständiges Messing DR.
SCIP code
7819d8f4-918b-41c3-8621-d6c09e5e9b8a
|
|||
