Serie 861

Anschluss mit Außengewinde.

Gehe zu
Hohe Auflösung herunterladen

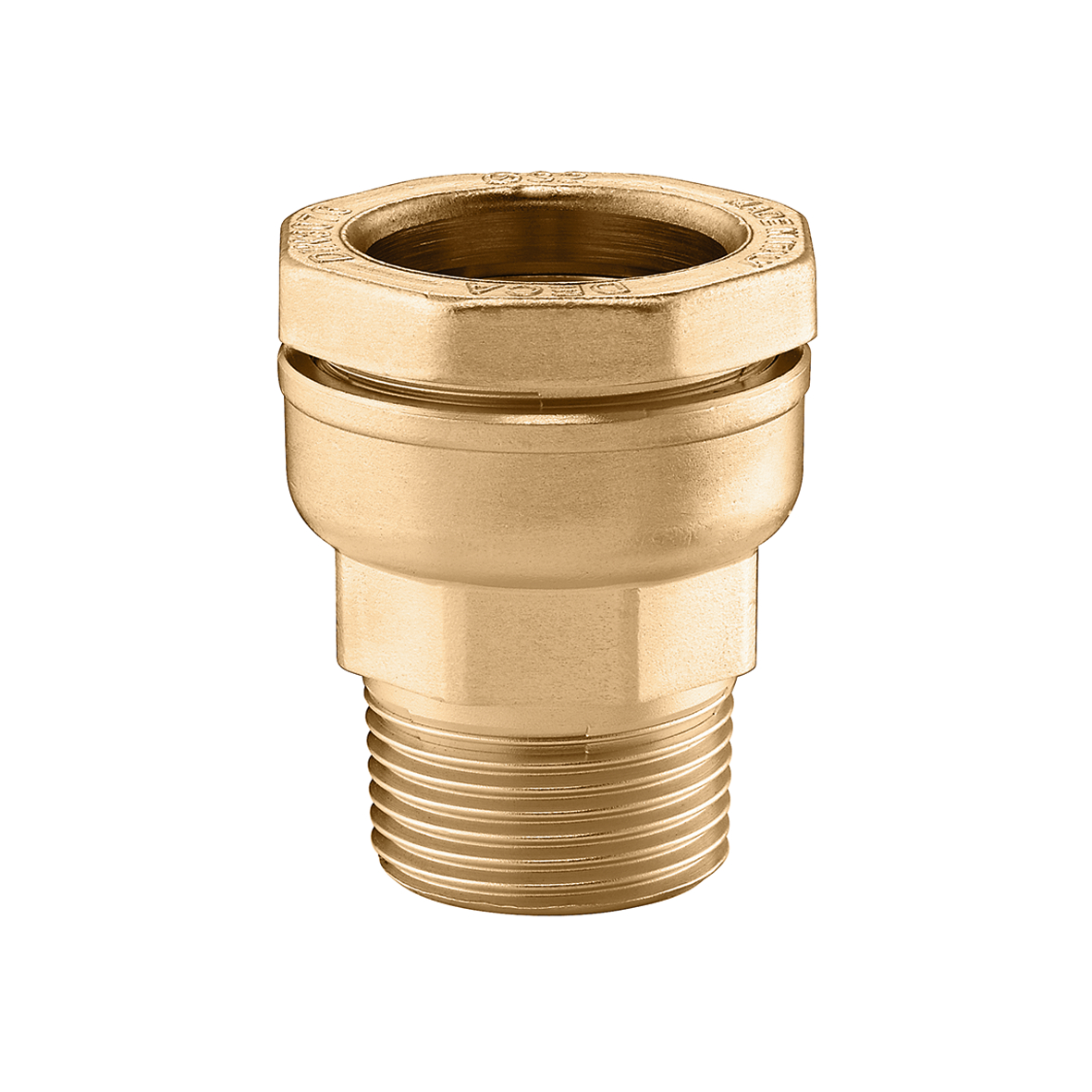

Produktbeschreibung

Anschluss mit Außengewinde.

Technische Daten

Maximaler Arbeitsdruck: 16 bar
Mittlerer Temperaturbereich: 0–40 °C
Material: Messing

Note

Für PE-Kunststoffrohre.

Zertifizierungen

DVGW DIN CERT
ACS
HY-CERT
SVGW

Zeichnungen und Spezifikationen

Artikelnummer Verbindung Verbindung Notiz
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 20, Einlass. verbindung: R 1/2" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: G 1/2" A (ISO 228-1) AG, Ø 21, Einlass. verbindung: Ga 1/2" (ISO 228-1) AG, Ø 21, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 25, Einlass. verbindung: R 3/4" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: G 3/4" A (ISO 228-1) AG, Ø 27, Einlass. verbindung: Ga 3/4" (ISO 228-1) AG, Ø 27, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 25, Einlass. verbindung: R 1" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 32, Einlass. verbindung: R 1" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: G 1" A (ISO 228-1) AG, Ø 34, Einlass. verbindung: Ga 1" (ISO 228-1) AG, Ø 34, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 40, Einlass. verbindung: R 1 1/4" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 50, Einlass. verbindung: R 1 1/2" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
3D-Modelle
Ausschreibungstext
Anschluss mit Außengewinde. verbindung: Ø 63, Einlass. verbindung: R 2" (EN 10226-1) AG, Endauslass. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: 0–40 °C. Material: Messing.
