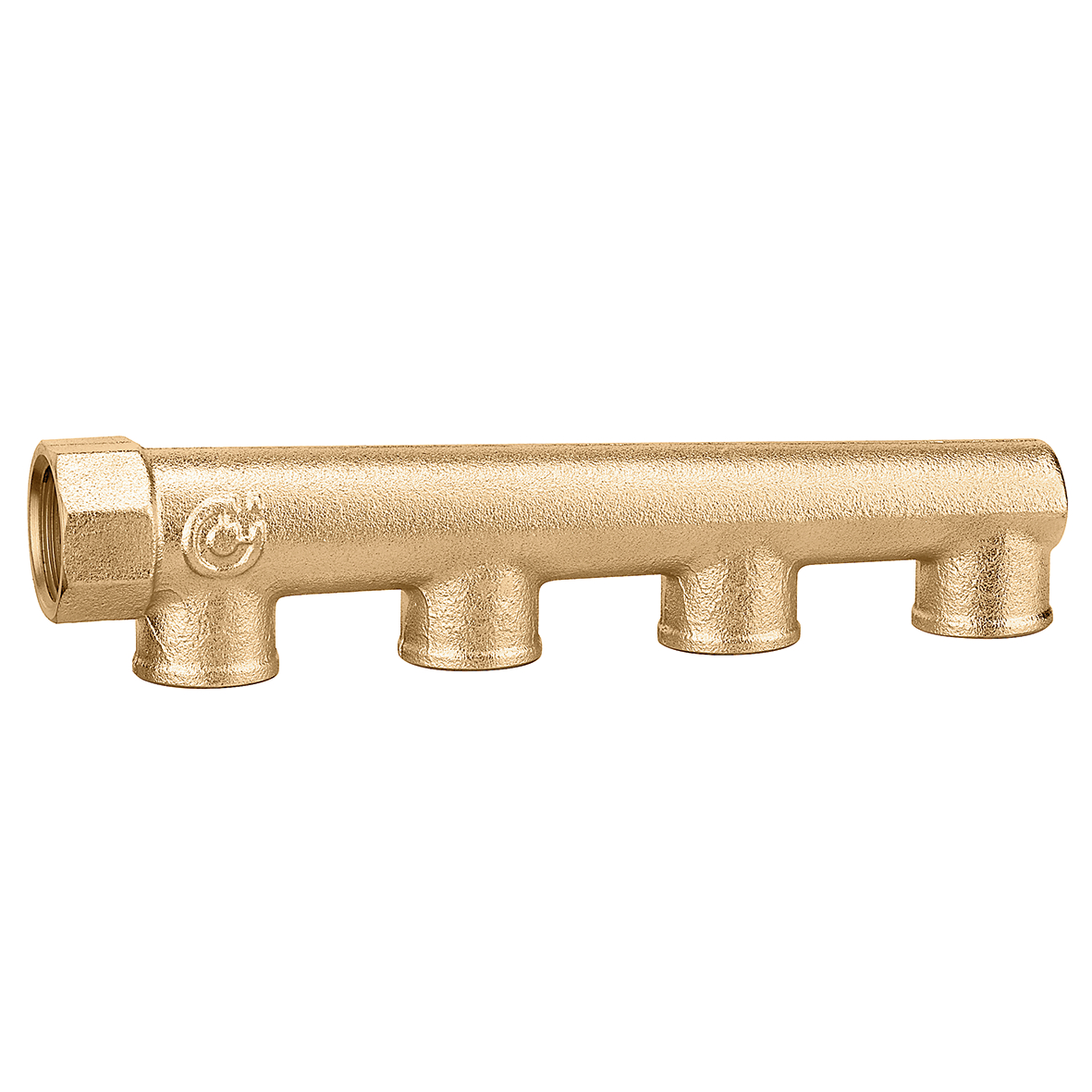

Coletor simples, cego.
Descrição do Produto
Coletor simples, cego.
Para instalações de aquecimento e arrefecimento.
Derivações fêmea.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura do fluido:
-10–110 °C
Transferir
pdf
Desenhos e especificações
| Código artigo | Ligação 1 | Ligação 2 | Ligação derivação |
|---|---|---|---|
| 598522 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 3/4" (ISO 228-1) F. Ligação 2: G 3/4" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 2 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 598532 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 3/4" (ISO 228-1) F. Ligação 2: G 3/4" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 3 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 598542 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 3/4" (ISO 228-1) F. Ligação 2: G 3/4" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 4 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 598622 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 1" (ISO 228-1) F. Ligação 2: G 1" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 2 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 598632 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 1" (ISO 228-1) F. Ligação 2: G 1" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 3 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 598642 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 derivações |
|
Entre-eixo derivações
50 mm
|
|||
|
Modelos 3D
Texto de proposta
Coletor simples, cego. Para instalações de aquecimento e arrefecimento.
Derivações fêmea. Ligação 1: G 1" (ISO 228-1) F. Ligação 2: G 1" A (ISO 228-1) M. Ligação derivação: G 1/2" (ISO 228-1) F, 4 derivações. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -10–110 °C. Entre-eixo derivações: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
