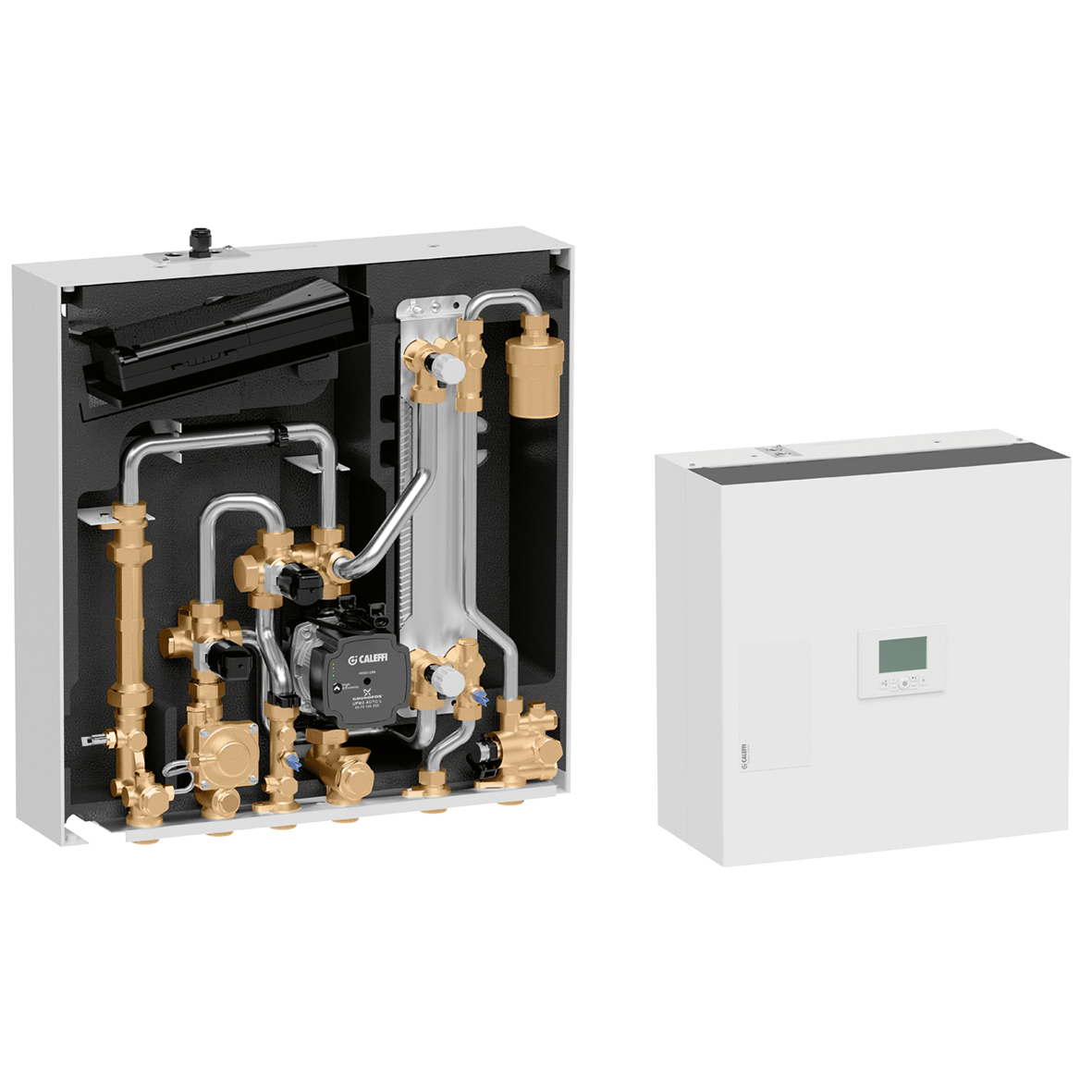

Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Productbeschrijving
Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Belangrijkste onderdelen:
- drukverschilregelaar aan primaire zijde;
- modulerende regelkleppen;
- sensor en veiligheidsthermostaat voor bescherming van het vloersysteem;
- HE-pomp (alleen verwarmingsmodus);
- hardgesoldeerde warmtewisselaar.
Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie.
Met isolatie.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Temperatuurbereik aanpassing:
45–75 °C
Bereik werkingstemperatuur primaire inlaat:
2–90 °C
Temperatuurbereik aanpassing (SWW):
42–60 °C
Elektrische voeding:
230 V AC
Stroomverbruik:
80 W
Diepte:
245 mm
Hoogte:
500 mm
Breedte:
490 mm
Maximale onmiddellijke productie van SWW:
24 l/min
△p max.:
6 bar
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Notitie | Nominale capaciteit warmtewisselaar | |
|---|---|---|---|
| SATK22203 | - | 50 kW | |
|
3D-modellen
Aanbestedingstekst
Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Met isolatie.
Belangrijkste onderdelen:drukverschilregelaar aan primaire zijde;modulerende regelkleppen;sensor en veiligheidsthermostaat voor bescherming van het vloersysteem;HE-pomp (alleen verwarmingsmodus);hardgesoldeerde warmtewisselaar. Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 45–75 °C. Bereik werkingstemperatuur primaire inlaat: 2–90 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230 V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: 50 kW. Diepte: 245 mm. Hoogte: 500 mm. Breedte: 490 mm. Maximale onmiddellijke productie van SWW: 24 l/min. △p max.: 6 bar.
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
| SATK22205 | - | 60 kW | |
|
3D-modellen
Aanbestedingstekst
Elektronische afleverset voor woningen. Versie gemiddelde temperatuur.
Met isolatie.
Belangrijkste onderdelen:drukverschilregelaar aan primaire zijde;modulerende regelkleppen;sensor en veiligheidsthermostaat voor bescherming van het vloersysteem;HE-pomp (alleen verwarmingsmodus);hardgesoldeerde warmtewisselaar. Te activeren functies:
- voorverwarmde warmtewisselaar SWW (per uur programmeerbaar);
- beperking retourtemperatuur;
- beperking max. primair debiet;
- modulerende weersafhankelijke regeling;
- inclusief interface op afstand met klokthermostaatfunctie;
- MODBUS-RTU-transmissie. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 45–75 °C. Bereik werkingstemperatuur primaire inlaat: 2–90 °C. Temperatuurbereik aanpassing (SWW): 42–60 °C. Elektrische voeding: 230 V AC. Stroomverbruik: 80 W. Nominale capaciteit warmtewisselaar: 60 kW. Diepte: 245 mm. Hoogte: 500 mm. Breedte: 490 mm. Maximale onmiddellijke productie van SWW: 24 l/min. △p max.: 6 bar.
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
