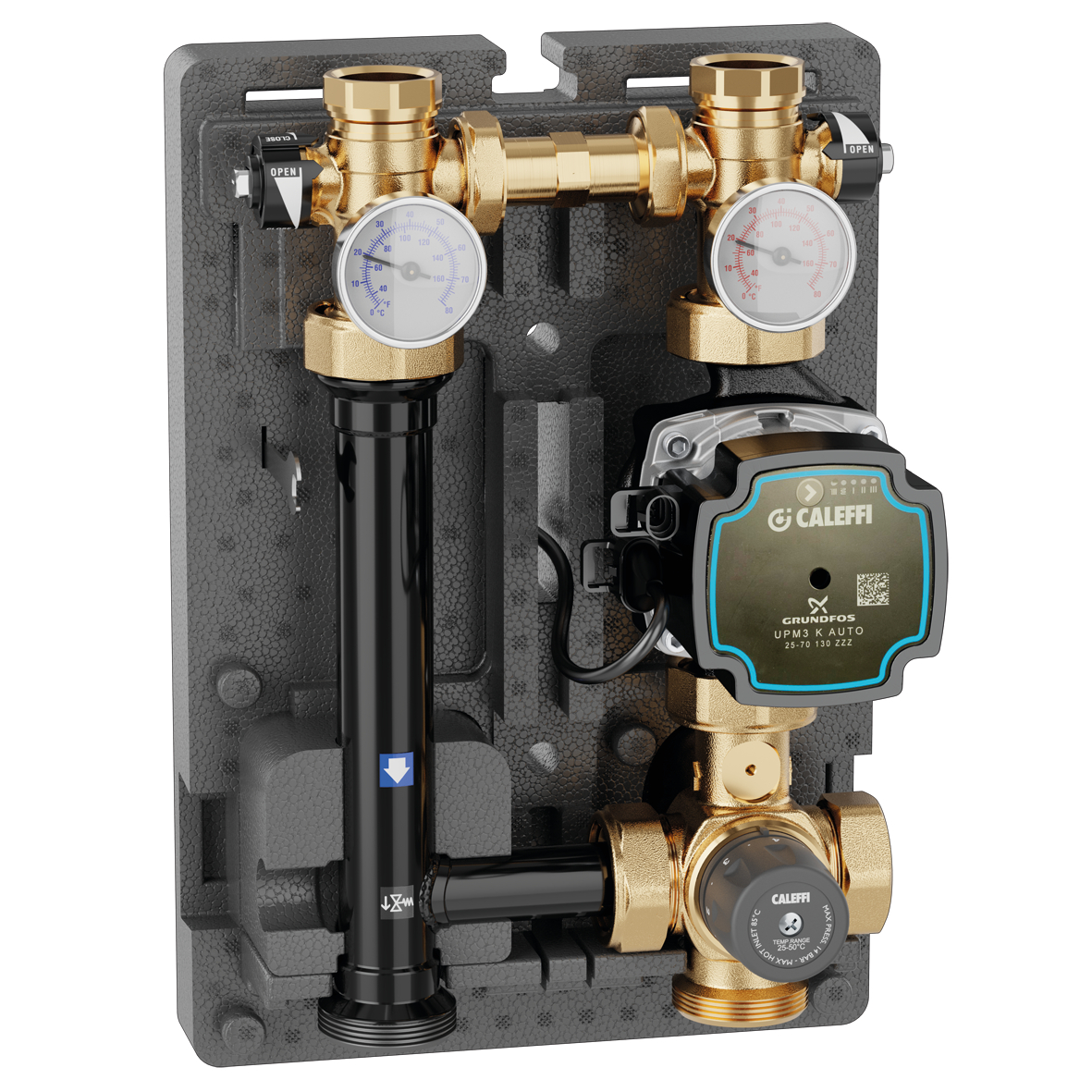

Termosztatikus szabályozó egység fűtési rendszerekhez, DN 25.
Termékleírás
Termosztatikus szabályozó egység fűtési rendszerekhez, DN 25.
Szigeteléssel.
Műszaki adatok
Maximális működési nyomás:
10 bar
Közeg hőmérséklet tartomány:
5–100 °C
Tápellátás:
230 V AC
Fő középtávolság:
125 mm
Szivattyú típusa:
UPM3K Auto 25-70
Tanúsítványok
pdf
Rajzok és specifikációk
| Termékkód | Rendszeroldali csatlakozás | Kazán oldali csatlakozás | Beállítási hőmérséklet tartomány |
|---|---|---|---|
| 166600A2L | G 1" (ISO 228-1) V kimeneti vég |
G 1 1/2" A (ISO 228-1) M kimeneti vég |
25–50 °C |
|
Áramlási sebesség 4 v.o.m. nyomással
1,4 m³/h
|
|||
|
3D modellek
Tender szövege
Termosztatikus szabályozó egység fűtési rendszerekhez, DN 25.
Szigeteléssel.
Rendszeroldali csatlakozás: G 1" (ISO 228-1) V, kimeneti vég. Kazán oldali csatlakozás: G 1 1/2" A (ISO 228-1) M, kimeneti vég. Maximális működési nyomás: 10 bar. Közeg hőmérséklet tartomány: 5–100 °C. Beállítási hőmérséklet tartomány: 25–50 °C. Tápellátás: 230 V AC. Fő középtávolság: 125 mm. Áramlási sebesség 4 v.o.m. nyomással: 1,4 m³/h. Szivattyú típusa: UPM3K Auto 25-70.
SCIP code
7a333fee-852e-406b-abf1-023d3b47d538
|
|||
| 166605A2L | G 1" (ISO 228-1) V |
G 1 1/2" A (ISO 228-1) M |
40–70 °C |
|
Áramlási sebesség 4 v.o.m. nyomással
1,4 m³/h
|
|||
|
3D modellek
Tender szövege
Termosztatikus szabályozó egység fűtési rendszerekhez, DN 25.
Szigeteléssel.
Rendszeroldali csatlakozás: G 1" (ISO 228-1) V. Kazán oldali csatlakozás: G 1 1/2" A (ISO 228-1) M. Maximális működési nyomás: 10 bar. Közeg hőmérséklet tartomány: 5–100 °C. Beállítási hőmérséklet tartomány: 40–70 °C. Tápellátás: 230 V AC. Fő középtávolság: 125 mm. Áramlási sebesség 4 v.o.m. nyomással: 1,4 m³/h. Szivattyú típusa: UPM3K Auto 25-70.
SCIP code
968e0d3c-2da1-480c-a475-2836ae49fb8f
|
|||
