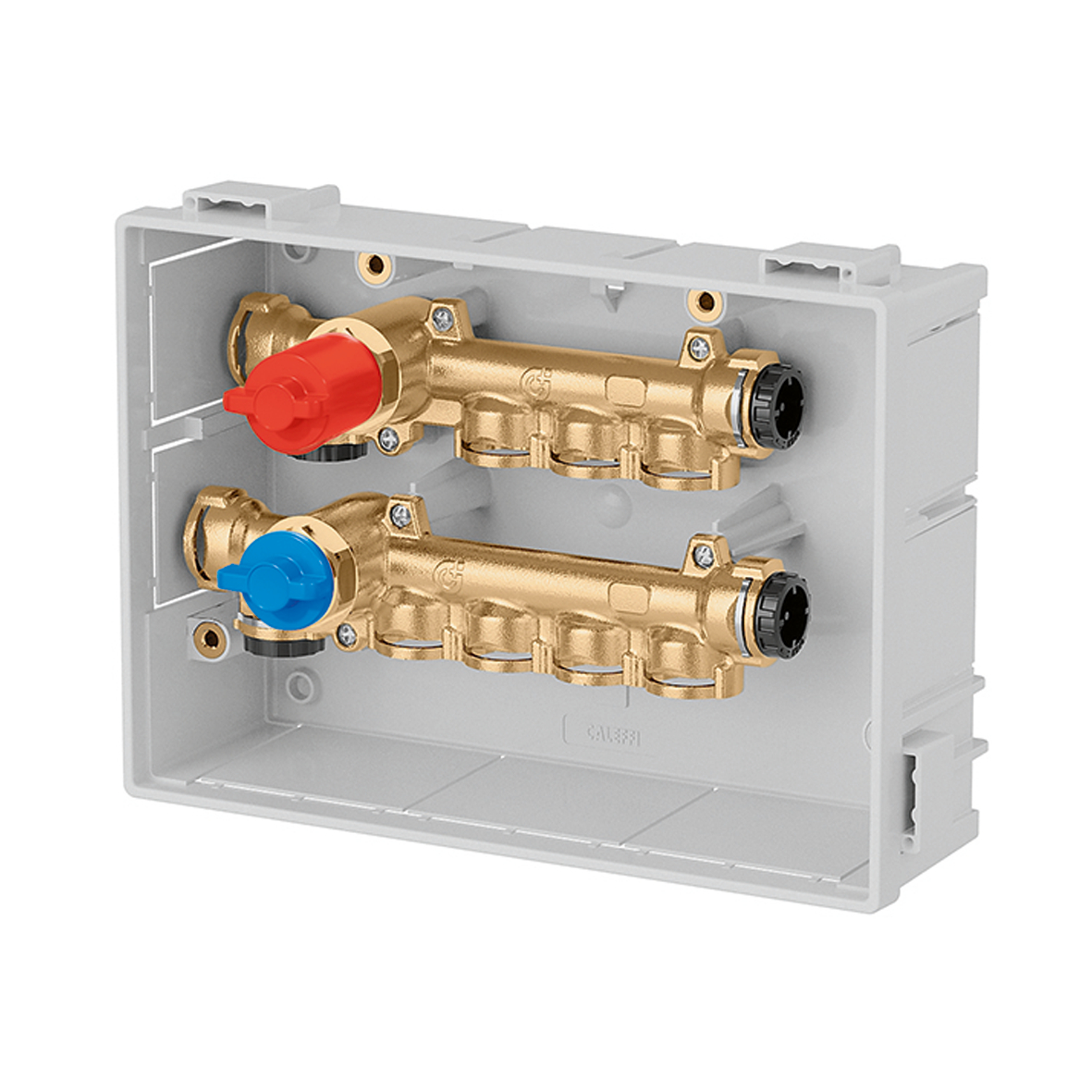

Predmontirani razdjelnici za distribuciju potrošne vode u kućanstvu s mogućnošću pregledavanja u ormarićima s glavnim zapornim ventilima.
Opis proizvoda
Predmontirani razdjelnici za distribuciju potrošne vode u kućanstvu s mogućnošću pregledavanja u ormarićima s glavnim zapornim ventilima.
U kompletu:
- par razdjelnika;
- ormarić za razdjelnike (270 x 190 x 80 mm) u kompletu s potporama za razdjelnike i pričvrsnim konzolama;
- zaštitni poklopac za montiranje;
- 4 kapice s fiksirajućim elementima.
PATENT PENDING
Tehnički podatci
Maksimalni radni tlak:
10 bar
Raspon temperature medija:
5–90 °C
Vanjski središnji razmak:
32 mm
Materijal:
mesing
Note
CR tijelo od slitine otporne na gubitak udjela cinka "LOW LEAD" dostupno na zahtjev s ekstenzijom šifre: 001.
Certifikati
pdf
Nacrti i specifikacije
| Broj dijela | Izlazni priključak za hladnu vodu | Izlazni priključak za toplu vodu | |
|---|---|---|---|
| 359490 | 4 izlaza, priključak fiksirajućeg elementa | 3 izlaza, priključak fiksirajućeg elementa | |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Predmontirani razdjelnici za distribuciju potrošne vode u kućanstvu s mogućnošću pregledavanja u ormarićima s glavnim zapornim ventilima.
U kompletu:
- par razdjelnika;
- ormarić za razdjelnike (270 x 190 x 80 mm) u kompletu s potporama za razdjelnike i pričvrsnim konzolama;
- zaštitni poklopac za montiranje;
- 4 kapice s fiksirajućim elementima.
Izlazni priključak za hladnu vodu: 4 izlaza, priključak fiksirajućeg elementa. Izlazni priključak za toplu vodu: 3 izlaza, priključak fiksirajućeg elementa. Maksimalni radni tlak: 10 bar. Raspon temperature medija: 5–90 °C. Vanjski središnji razmak: 32 mm. Materijal: mesing.
SCIP code
10ca11e6-4cf1-4b7d-97fc-ba6f3297bfd4
|
|||
stp
igs
bim
