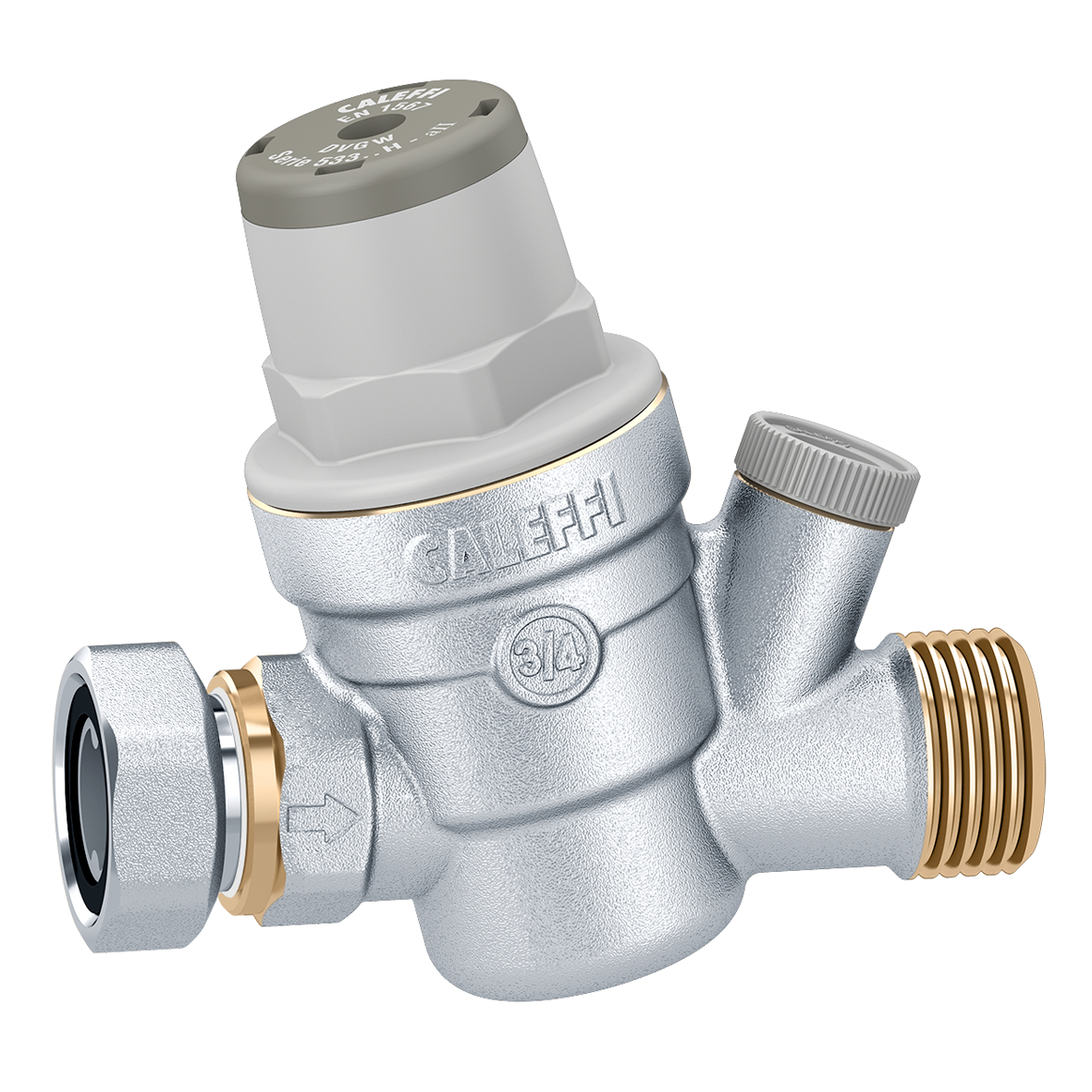

Réducteur de pression incliné après compteur.
Produit : Description
Réducteur de pression incliné après compteur.
Données techniques
Pression amont maximum:
16 bar
Plage de température du fluide:
2–80 °C
Plage de réglage de la pression:
1–5,5 bar
Finition:
chromée
Matériel:
laiton
Certifications
pdf
Dessins et spécifications
| Code article | Raccord | Raccord | |
|---|---|---|---|
| 533152H TH | G 3/4" (ISO 228-1) F entrée |
G 3/4" A (ISO 228-1) M sortie, écrou tournant |
|
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Réducteur de pression incliné après compteur.
Raccord: G 3/4" (ISO 228-1) F, entrée. Raccord: G 3/4" A (ISO 228-1) M, sortie, écrou tournant. Pression amont maximum: 16 bar. Plage de température du fluide: 2–80 °C. Plage de réglage de la pression: 1–5,5 bar. Finition: chromée. Matériel: laiton.
SCIP code
6ae957d9-034d-4ec9-8376-c10ea26c94aa
|
|||
