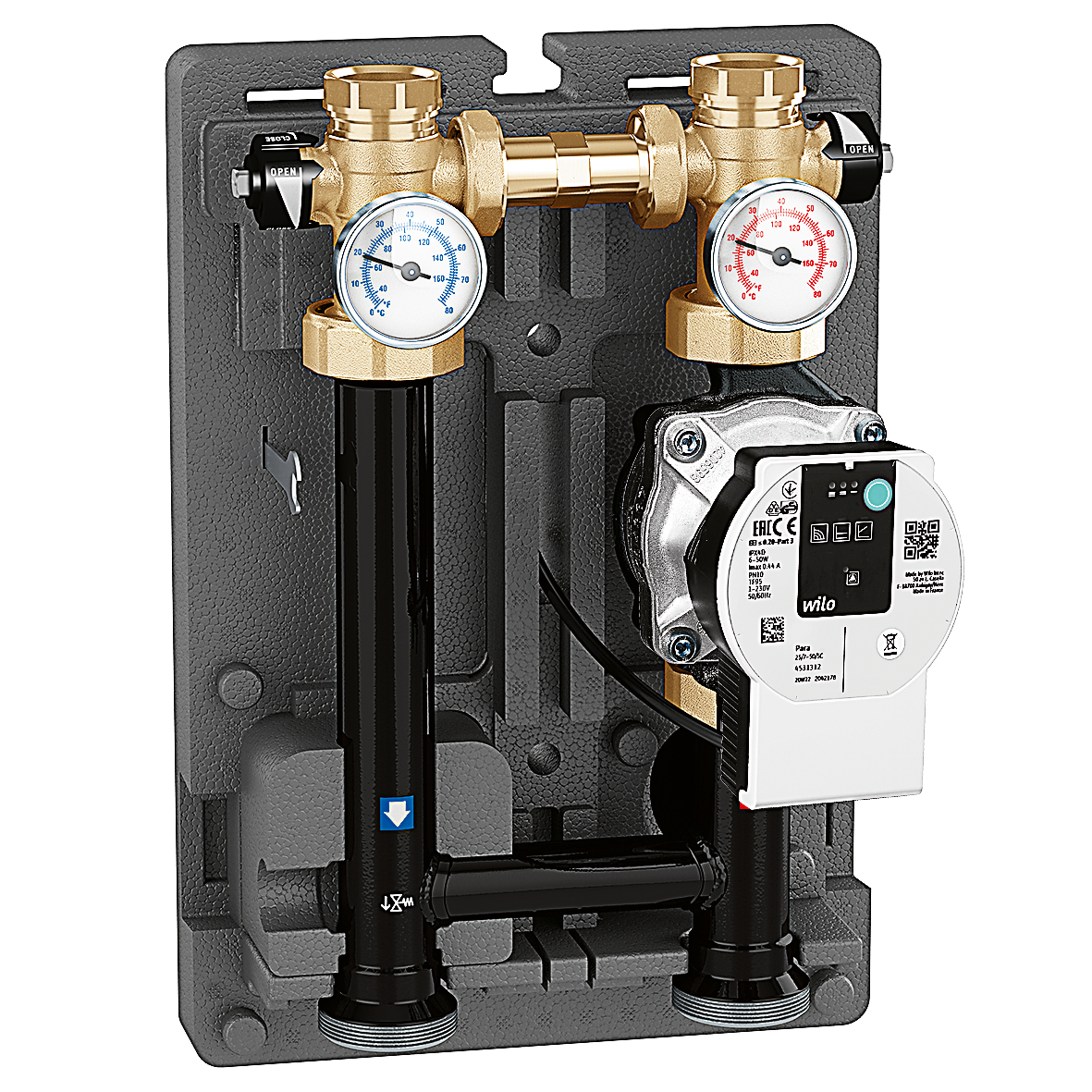

Groupe de distribution directe pour installations de chauffage et de rafraîchissement.
Produit : Description
Groupe de distribution directe pour installations de chauffage et de rafraîchissement.
Réversibles Droite - Gauche.
Avec coque d'isolation.
Données techniques
Pression maxi d'exercice:
10 bar
Plage de température du fluide:
5–100 °C
Alimentation électrique:
230 V AC
Entraxe principal:
125 mm
Type circulateur:
PARA 25/7
Certifications
pdf
Dessins et spécifications
| Code article | Raccord côté installation | Raccord côté chaudière | Débit disponible HMT de 4 mCE |
|---|---|---|---|
| 165640HE3 | G 1" (ISO 228-1) F |
G 1 1/2" A (ISO 228-1) M sortie |
1,6 m³/h |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
CALEFFI, 165640HE3.
Groupe de distribution directe pour installations de chauffage et de rafraîchissement.
Avec coque d'isolation.
Réversibles Droite - Gauche. Raccord côté installation: G 1" (ISO 228-1) F. Raccord côté chaudière: G 1 1/2" A (ISO 228-1) M, sortie. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Alimentation électrique: 230 V AC. Entraxe principal: 125 mm. Débit disponible HMT de 4 mCE: 1,6 m³/h. Type circulateur: PARA 25/7.
SCIP code
4fb37d14-ae1d-4e26-93d3-4ecec54f9b8b
|
|||
igs
stp
bim
