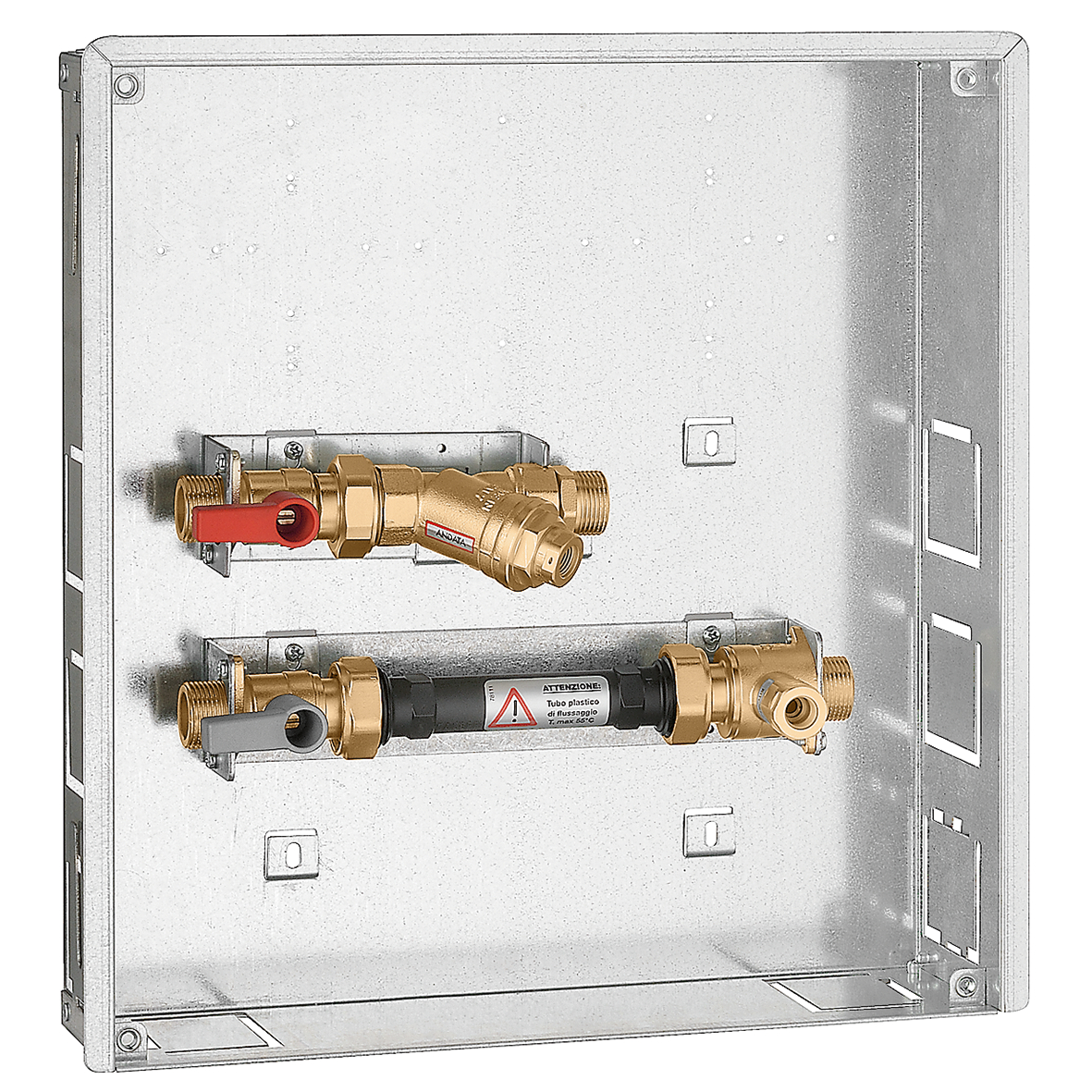

Coffret de mesure à encastrer avec fond galvanisé et porte peinte pour intérieur.
Produit : Description
Coffret de mesure à encastrer avec fond galvanisé et porte peinte pour intérieur.
Comprenant:
- paire de vannes d’arrêt manuelles 3/4" M;
- paire de doigts de gant de température;
- gabarit d’introduction du compteur d’énergie;
- pré-équipement EFS (voir code 700053).
Utilisable pour toute la gamme de satellites série SATK avec comptabilisation de l’énergie à l’extérieur du satellite.
Données techniques
Finition:
blanc RAL 9010
pdf
Dessins et spécifications
| Code article | Raccord | Note | Utilisation |
|---|---|---|---|
| 789540 | G 3/4" A (ISO 228-1) M |
V | 750405G, 750705G |
|
Longueur
350 mm
|
Profondeur
110 mm
|
Hauteur
380 mm
|
|
|
Modèles 3D
Texte de présentation
Coffret de mesure à encastrer avec fond galvanisé et porte peinte pour intérieur. Comprenant:
- paire de vannes d’arrêt manuelles 3/4" M;
- paire de doigts de gant de température;
- gabarit d’introduction du compteur d’énergie;
- pré-équipement EFS (voir code 700053).
Utilisable pour toute la gamme de satellites série SATK avec comptabilisation de l’énergie à l’extérieur du satellite. Raccord: G 3/4" A (ISO 228-1) M. Finition: blanc RAL 9010. Longueur: 350 mm. Profondeur: 110 mm. Hauteur: 380 mm.
SCIP code
3c581fdb-30cb-4605-aecd-5020b7243c94
|
|||
| 789540 002 | G 3/4" A (ISO 228-1) M |
Uniquement plaque de fond | 750405G, 750705G |
|
Longueur
276 mm
|
Hauteur
400 mm
|
||
|
Modèles 3D
Texte de présentation
Coffret de mesure à encastrer avec fond galvanisé et porte peinte pour intérieur. Comprenant:
- paire de vannes d’arrêt manuelles 3/4" M;
- paire de doigts de gant de température;
- gabarit d’introduction du compteur d’énergie;
- pré-équipement EFS (voir code 700053).
Utilisable pour toute la gamme de satellites série SATK avec comptabilisation de l’énergie à l’extérieur du satellite. Raccord: G 3/4" A (ISO 228-1) M. Longueur: 276 mm. Hauteur: 400 mm.
SCIP code
2a877ec0-a308-4959-95cf-cb16478b8846
|
|||
