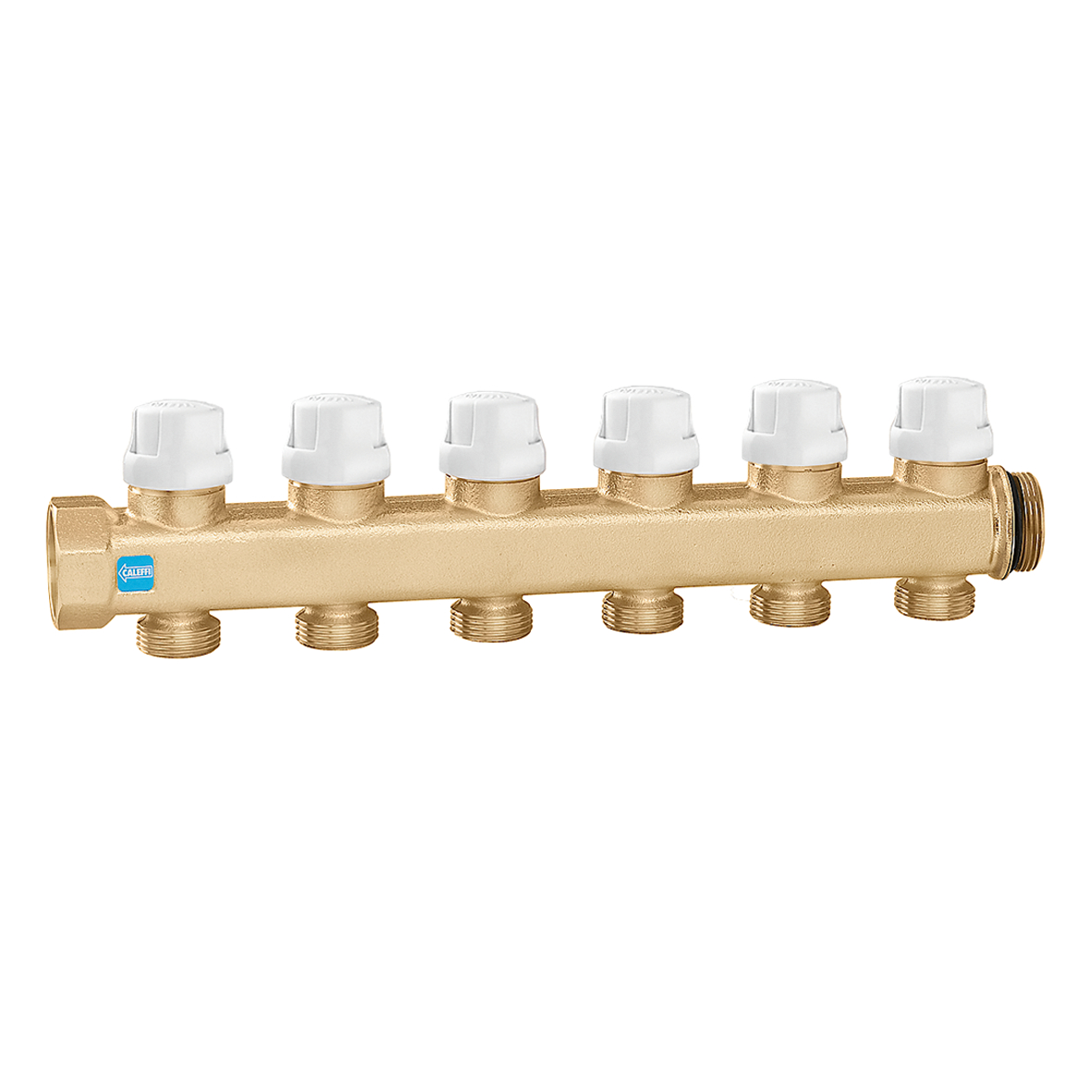

Collecteur retour.
Description du produit
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Caractéristiques techniques
Pression maxi d'exercice:
10 bar
Plage de température du fluide:
5–100 °C
Entraxe dérivations:
50 mm
Télécharger
pdf
Schémas et spécifications
| Code article | Raccord 1 | Raccord 2 | Raccord dérivation |
|---|---|---|---|
| 662025 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 dérivations |
|
Utilisation
6626B5
|
|||
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 662025.
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Raccord 1: G 1" (ISO 228-1) F. Raccord 2: G 1" A (ISO 228-1) M. Raccord dérivation: G 3/4" A (ISO 228-1) M, 2 dérivations, raccord. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe dérivations: 50 mm.
SCIP code
ffd97d56-0b04-46e8-94c6-b407359848ad
|
|||
| 662035 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 dérivations |
|
Utilisation
6626C5, 6626G5, 6626O5
|
|||
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 662035.
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Raccord 1: G 1" (ISO 228-1) F. Raccord 2: G 1" A (ISO 228-1) M. Raccord dérivation: G 3/4" A (ISO 228-1) M, 3 dérivations, raccord. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe dérivations: 50 mm.
SCIP code
f03e4e91-3111-4c9b-a34c-7518ad008854
|
|||
| 662045 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 dérivations |
|
Utilisation
6626D5, 6626G5, 6626H5, 6626I5
|
|||
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 662045.
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Raccord 1: G 1" (ISO 228-1) F. Raccord 2: G 1" A (ISO 228-1) M. Raccord dérivation: G 3/4" A (ISO 228-1) M, 4 dérivations, raccord. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe dérivations: 50 mm.
SCIP code
31ac7fc8-f16f-4c26-b0a9-e515da234625
|
|||
| 662055 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 5 dérivations |
|
Utilisation
6626E5, 6626I5, 6626L5, 6626M5, 6626O5
|
|||
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 662055.
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Raccord 1: G 1" (ISO 228-1) F. Raccord 2: G 1" A (ISO 228-1) M. Raccord dérivation: G 3/4" A (ISO 228-1) M, 5 dérivations, raccord. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe dérivations: 50 mm.
SCIP code
bde86b0b-a5ab-43eb-b010-c89f0ba93988
|
|||
| 662065 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 6 dérivations |
|
Utilisation
6626F5, 6626M5, 6626N5
|
|||
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 662065.
Collecteur retour.
Avec vannes d’arrêt, pouvant recevoir une tête électrothermique.
Raccord 1: G 1" (ISO 228-1) F. Raccord 2: G 1" A (ISO 228-1) M. Raccord dérivation: G 3/4" A (ISO 228-1) M, 6 dérivations, raccord. Pression maxi d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe dérivations: 50 mm.
SCIP code
b31582d7-cd85-45e6-8237-f73a2c89c2e6
|
|||
bim
Pipe Sizer Caleffi
Cette application permet d'effectuer le calcul et le dimensionnement des tubes et conduits dans des installations hydrauliques ou aérauliques.
