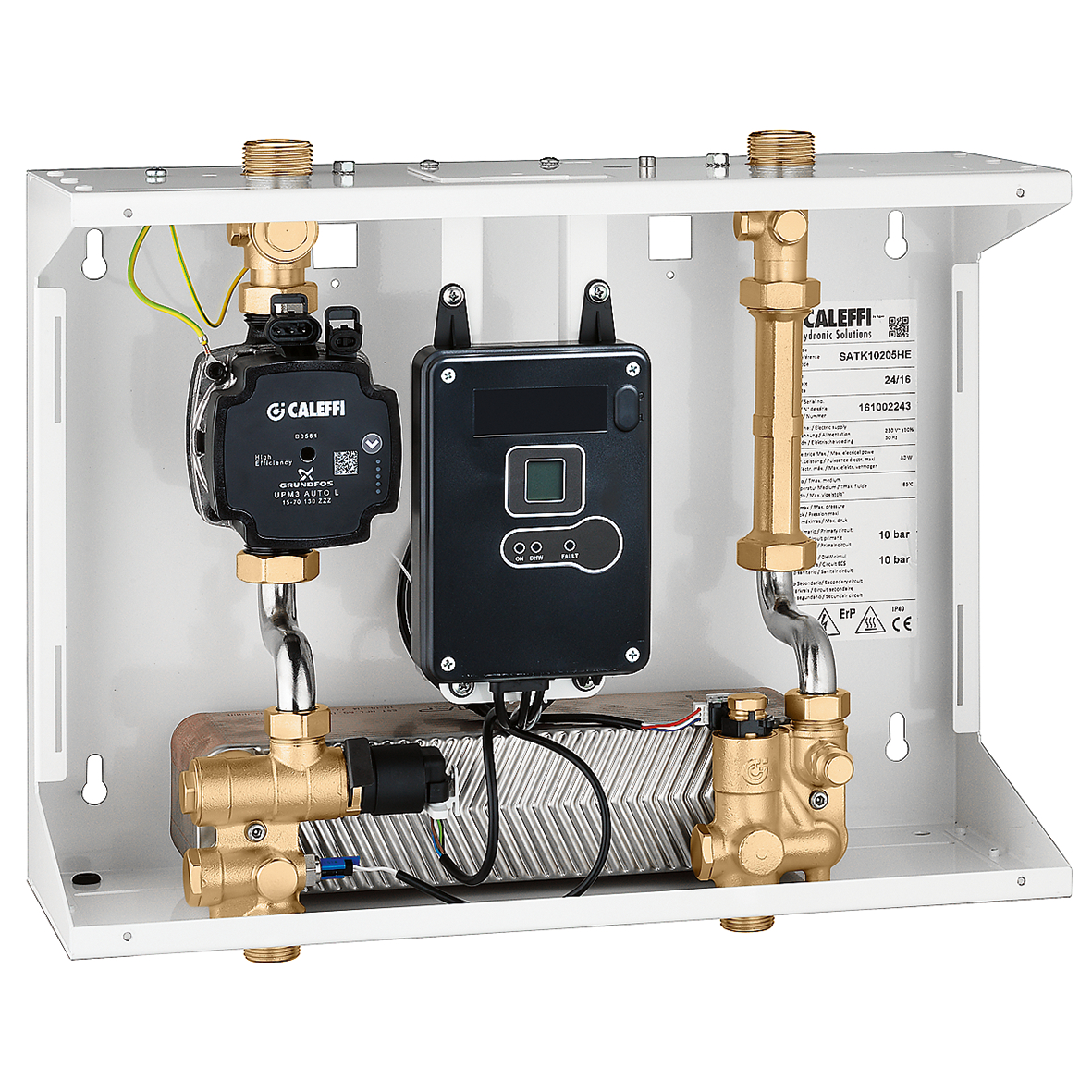

Interfaz colgante electrónica solo para la producción instantánea de ACS.
Descripción del producto
Interfaz colgante electrónica solo para la producción instantánea de ACS.
Funciones electrónicas principales:- precalentamiento del intercambiador de ACS.
Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K.
Datos técnicos
Profundidad:
188 mm
Longitud:
476 mm
Altura:
350 mm
Absorción en estado estacionario:
80 W
Alimentación:
230 V AC
Rango de ajuste de temperatura (ACS):
42–60 °C
Rango de temperatura de entrada principal:
2–85 °C
△ p máx.:
0,9 bar
Presión máxima de trabajo:
10 bar
Certificaciones
Descargar
pdf
Planos y especificaciones
| Código de artículo | Nota | Potencia nominal del intercambiador de calor | Máxima producción instantánea de ACS | Actions |
|---|---|---|---|---|
| SATK10203HE | - | 40 kW | 18 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
stp
Compartir este archivo
Descargar este archivo
igs
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10203HE.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 40 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 18 l/min. △ p máx.: 0,9 bar.
|
||||
| SATK10204HE | - | 65 kW | 25 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10204HE.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 65 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 25 l/min. △ p máx.: 0,9 bar.
|
||||
| SATK10205HE | - | 75 kW | 27 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10205HE.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 75 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 27 l/min. △ p máx.: 0,9 bar.
|
||||
| SATK10253 | Sin bomba | 40 kW | 18 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
stp
Compartir este archivo
Descargar este archivo
igs
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10253.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 40 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 18 l/min. △ p máx.: 0,9 bar.
|
||||
| SATK10254 | Sin bomba | 65 kW | 25 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10254.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 65 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 25 l/min. △ p máx.: 0,9 bar.
|
||||
| SATK10255 | Sin bomba | 75 kW | 27 l/min | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, SATK10255.
Interfaz colgante electrónica solo para la producción instantánea de ACS. Funciones electrónicas principales:
- precalentamiento del intercambiador de ACS. Dotado de:
- válvula de regulación modulante;
- bomba de alta eficiencia (solo SATK1020.HE);
- intercambiador de calor de placas (circuito ACS);
- carcasa de chapa pintada;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 80 W. Potencia nominal del intercambiador de calor: 75 kW. Profundidad: 188 mm. Altura: 350 mm. Longitud: 476 mm. Máxima producción instantánea de ACS: 27 l/min. △ p máx.: 0,9 bar.
|
||||
